FL WLAN 5100
-
Modulo radio
2700718
WLAN Access Point, client, WLAN 802.11 a, b, g, n, frequenza 2,4 GHz, 5|GHz, IP20, connessioni: COMBICON per 10 ... 36 V DC, 2x RJ45 per LAN, gestione centrale del Cluster, WBM, 802.11i
Download gratuito disponibile.
Downloads
Dettagli prodotto
Limitazione dell'uso | |
Nota EMC | EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download |
Tipo di prodotto | Modulo radio |
Tipo | Stand-Alone |
Caratteristiche di isolamento | |
Grado di inquinamento | 2 |
Scheda radio | |
Numero | 1 |
Esecuzione | IEEE 802.11 a/b/g/n 2,4 GHz e 5 GHz fino a 300 MBit/s |
Nota per il montaggio | integrata |
Potenza dissipata massima in condizioni nominali | 4,8 W |
Alimentazione: Elettronica del modulo | |
Collegamento | tramite COMBICON |
Tensione di alimentazione | 24 V DC |
Range tensione di alimentazione | 10 V DC ... 36 V DC |
Corrente di alimentazione | 200 mA |
Ethernet | |
Interfaccia | Ethernet |
Numero | 2 |
Collegamento | Connettore femmina RJ45 |
Antenna | |
Numero | 3 |
Funzioni | |
Modalità operative | Access Point/Client Adapter/Repeater/WDS Bridge |
Funzionalità di base | SNMP(V2/V3), CLI, WPS, DHCP, DCP, BootP, HTTP, HTTPS, Syslog, SD-Card, Dual-FW Image, 1x DI, 1x DO, 2x Ethernet 10/100 MBit, auto-crossover, autonegoziazione, pulsante MODE |
Configurazione | Cluster Management, Web Based Management, WPS |
Selezione automatica del canale | sì |
Sicurezza | 802.11i |
WPA PSK (preshared key) | |
WPA2 | |
AES | |
TKIP | |
Supporta 802.1x / Radius | |
Filtro MAC | |
Certificazioni radio | EU, altri paesi nell'e-shop |
Sostegno al paese | Belgio |
Bulgaria | |
Cina | |
Danimarca | |
Germania | |
Estonia | |
Finlandia | |
Francia | |
Grecia | |
Gran Bretagna | |
Irlanda | |
Islanda | |
Italia | |
Katar | |
Lettonia | |
Liechtenstein | |
Lituania | |
Lussemburgo | |
Malta | |
Marocco | |
Paesi Bassi | |
Norvegia | |
Austria | |
Polonia | |
Portogallo | |
Romania | |
Svezia | |
Svizzera | |
Slovacchia | |
Slovenia | |
Spagna | |
Corea del Sud | |
Taiwan | |
Repubblica Ceca | |
Ungheria | |
Cipro (Repubblica) | |
Ethernet (RJ45) | |
Collegamento | RJ45 |
Nota sul tipo di connessione | Autonegoziazione e autocrossing |
Velocità di trasmissione | 10/100 MBit/s |
Fisica di trasmissione | Rame |
Lunghezza di trasmissione | 100 m (per segmento) |
LED di segnalazione | ricezione dati, Link status |
Numero di canali | 2 (Porte RJ45) |
Wireless | |
Denominazione | Wireless LAN |
Tipo di connessione dell'antenna | RSMA (femmina) |
Numero | 3 |
Banda di frequenza | 2,4 GHz |
5 GHz | |
Standard radio | WLAN |
IEEE 802.11 | |
a | |
b | |
g | |
n | |
Sensibilità di trasmissione | max. 23 dBm |
Numero di interfacce radio | 1 IEEE 802. 11 a/b/g/n |
Larghezza | 40 mm |
Altezza | 109 mm |
Profondità | 109 mm |
Nota sulle dimensioni | Altezza con connettore femmina per antenne, senza cavo per antenne |
Colore | grigio argento |
Condizioni ambientali | |
Grado di protezione | IP20 |
Temperatura ambiente (esercizio) | -25 °C ... 60 °C (Range di temperatura esteso su richiesta) |
Pressione aria (funzionamento) | 800 hPa ... 1080 hPa (fino a 2000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 660 hPa ... 1080 hPa (fino a 3500 m s.l.m.) |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
Conformità/Omologazioni | |
ATEX | II 3 G Ex nA nC IIC T4 Gc X (Rispettare le note particolari relative all'installazione riportate nella documentazione!) |
Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Tipo di montaggio | Montaggio su guida DIN |
Nota per il montaggio | Antenne non incluse nella fornitura |
Codice articolo | 2700718 |
Pezzi/conf. | 1 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice vendita | DNN2W4 |
Codice prodotto | DNN2W4 |
Pagina del catalogo | Pagina 452 (C-6-2017) |
GTIN | 4046356625395 |
Peso per pezzo (confezione inclusa) | 540,3 g |
Peso per pezzo (confezione esclusa) | 540,3 g |
Numero tariffa doganale | 85176200 |
Paese di origine | DE |
EU RoHS | |
Soddisfa i requisiti della direttiva RoHS | Sì |
con eccezione delle deroghe, se note | 6(a)-I, 6(c), 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
Prodotti compatibili
-
-

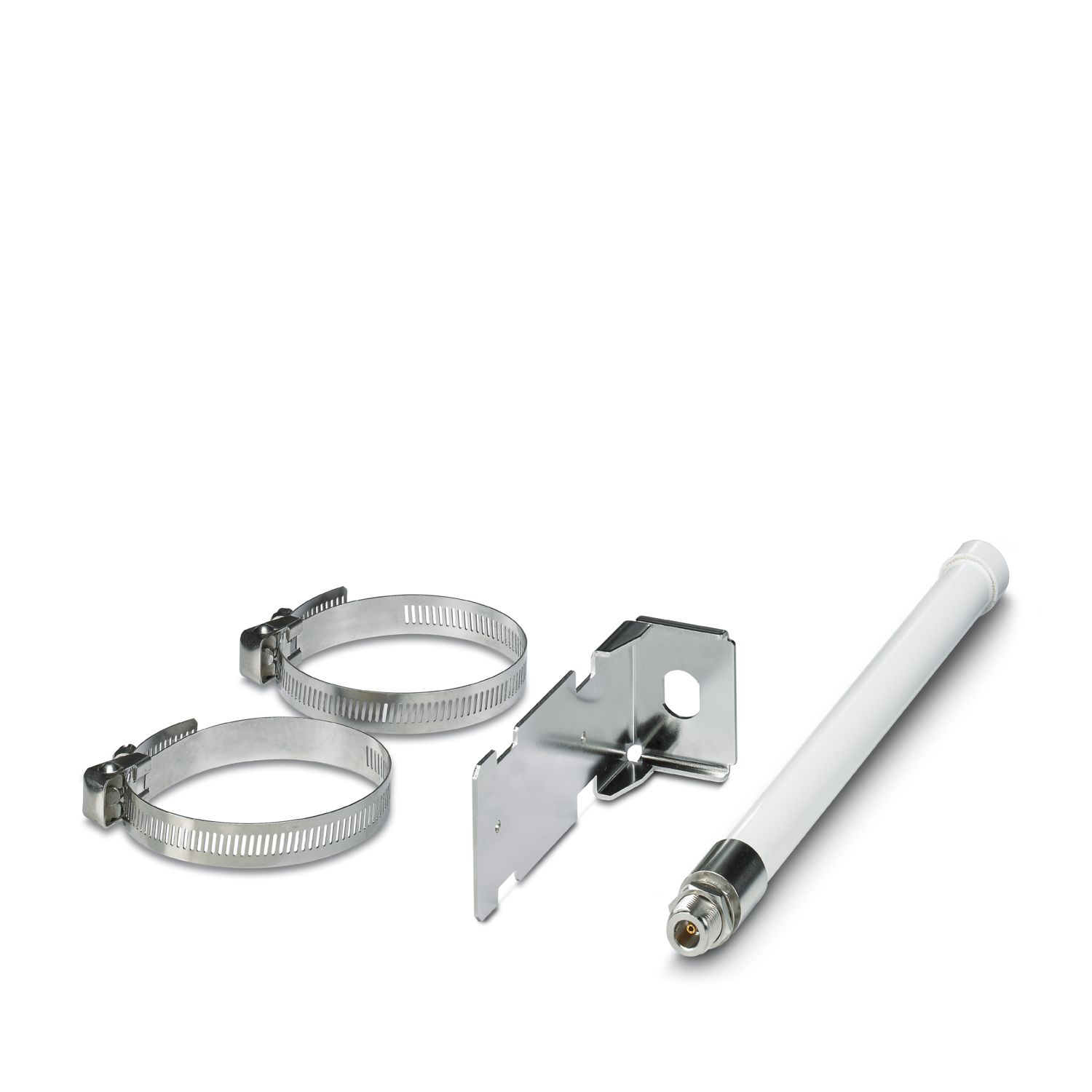

RAD-ISM-2400-ANT-OMNI-6-0 - Antenna 2885919
-
RAD-ISM-2400-ANT-OMNI-2-1-RSMA - Antenna 2701362
-
RAD-ISM-2400-ANT-VAN-3-0-RSMA - Antenna 2701358
-
ANT-OMNI-5900-01 - Antenna 2701347
-
ANT-DIR-2459-01 - Antenna 2701186
-
ANT-DIR-5900-01 - Antenna 2701348
-

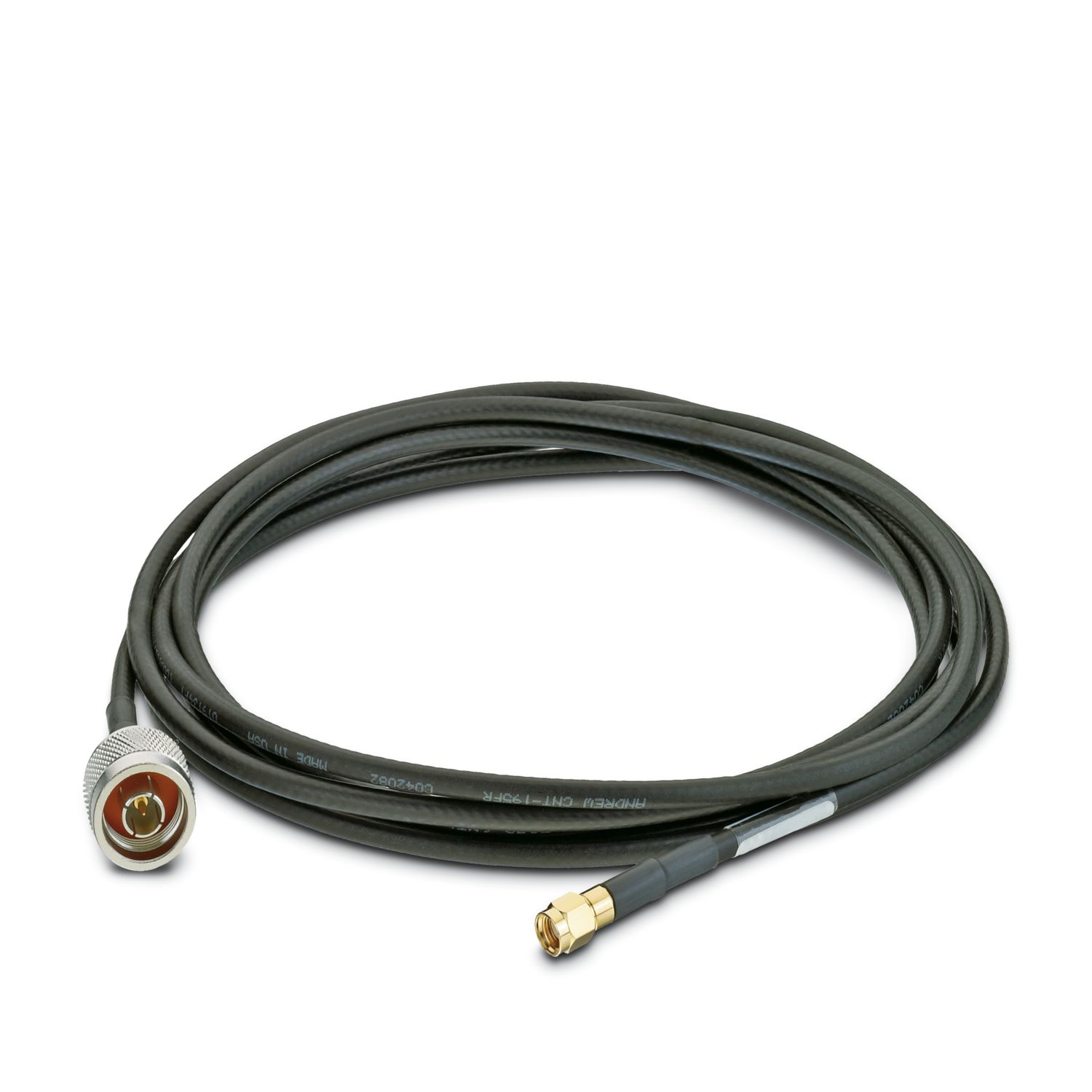

RAD-PIG-EF316-N-RSMA - Cavo per antenna 2701402
-
FL RUGGED BOX - Cassette di distribuz. 2701204
-
FL RUGGED BOX OMNI-1 - Cassette di distribuz. 2701430
-
FL RUGGED BOX OMNI-2 - Cassette di distribuz. 2701439
-
FL RUGGED BOX DIR-1 - Cassette di distribuz. 2701440
-
RAD-PIG-RSMA/N-0.5 - Cavo per antenna 2903263
-
RAD-PIG-RSMA/N-1 - Cavo per antenna 2903264
-
RAD-PIG-RSMA/N-2 - Cavo per antenna 2903265
-
RAD-PIG-RSMA/N-3 - Cavo per antenna 2903266
-
SD FLASH 2GB - Memoria programmi e configurazione 2988162
-
FL WLAN 5100 PA - Piastra di montaggio 2701092
-
IPASSIGN - Software 2701094
