UMK- EC56/25/EEX/FRONT 2,5V/L
-
Modulo di interfaccia
2976213
Modulo di interfaccia, collegamento 1: Connessione a vite, collegamento 2: Connettore ELCO 1x 56-poli (Connettore maschio tipo 8016 (modo di protezione EEx i) sinistro)
Dettagli prodotto
| Tipo di prodotto | Modulo di interfaccia |
| Numero di poli | 25 |
| Tensione nominale UN | 30 V AC/DC |
| Max. amperaggio per segnale | 2 A |
| Corrente cumulativa massima di tutti i segnali | 22,5 A (25 segnali con ciascuno 0,9 A) |
| Livello di campo | |
| Attacco a norma | IEC / EN |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 9 mm |
| Filettatura | M2,5 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Livello di controllo | |
| Collegamento | Connettore ELCO |
| Numero collegamenti | 1 |
| Numero di poli | 56 |
| Nota | Connettore maschio tipo 8016 (modo di protezione EEx i) sinistro |
| Indicazione di stato disponibile | no |

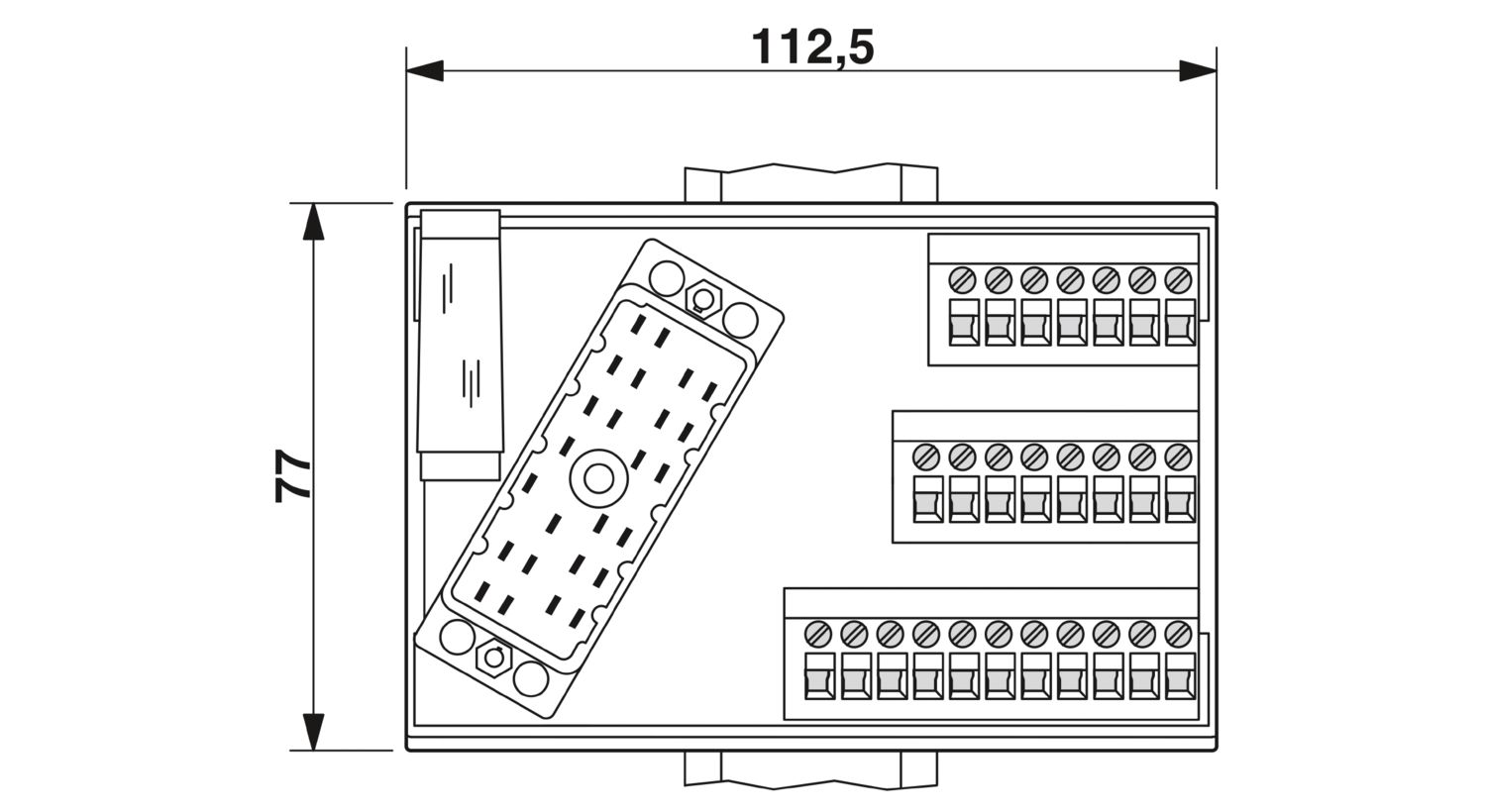

| Dimensioni articolo | |
| Larghezza | 77 mm |
| Altezza | 112,5 mm |
| Profondità | 52,5 mm |
| Colore | verde (RAL 6021) |
| Materiale isolante custodia | Poliammide PA non rinforzato |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -20 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Norme/Disposizioni | EN 50020 |
| VDE 0170-7 | |
| VDE 0171-7 | |
| EN 50020/A2 | |
| DIN VDE 0170-7/A2 | |
| DIN VDE 0171-7/A2 |
| Posizione di installazione | a scelta |
| Nota per il montaggio | i perni di codifica dei connettori ELCO vengono forniti dalla fabbrica con codifica in posizione 6. È possibile una ricodifica dei codoli senza dover smontare la custodia del modulo. |
| Nota per il funzionamento | Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo. |
| Codice articolo | 2976213 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice prodotto | DK2186 |
| GTIN | 4017918089252 |
| Peso per pezzo (confezione inclusa) | 250,1 g |
| Peso per pezzo (confezione esclusa) | 206,26 g |
| Paese di origine | DE |
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
