Gli Axioline Smart Element possono essere integrati in sistemi con un'interfaccia Smart Element. Il modulo serve per il rilevamento e l’uscita di segnali digitali.
AXL SE DIO16/1
-
Modulo digitale
1745229
Axioline Smart Elements, Modulo di ingresso/uscita digitale, Ingressi digitali: 16, 24 V DC, tecnica di connessione: 1 conduttore, Uscite digitali: 16, 24 V DC, 500 mA, tecnica di connessione: 1 conduttore, grado di protezione: IP20
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari

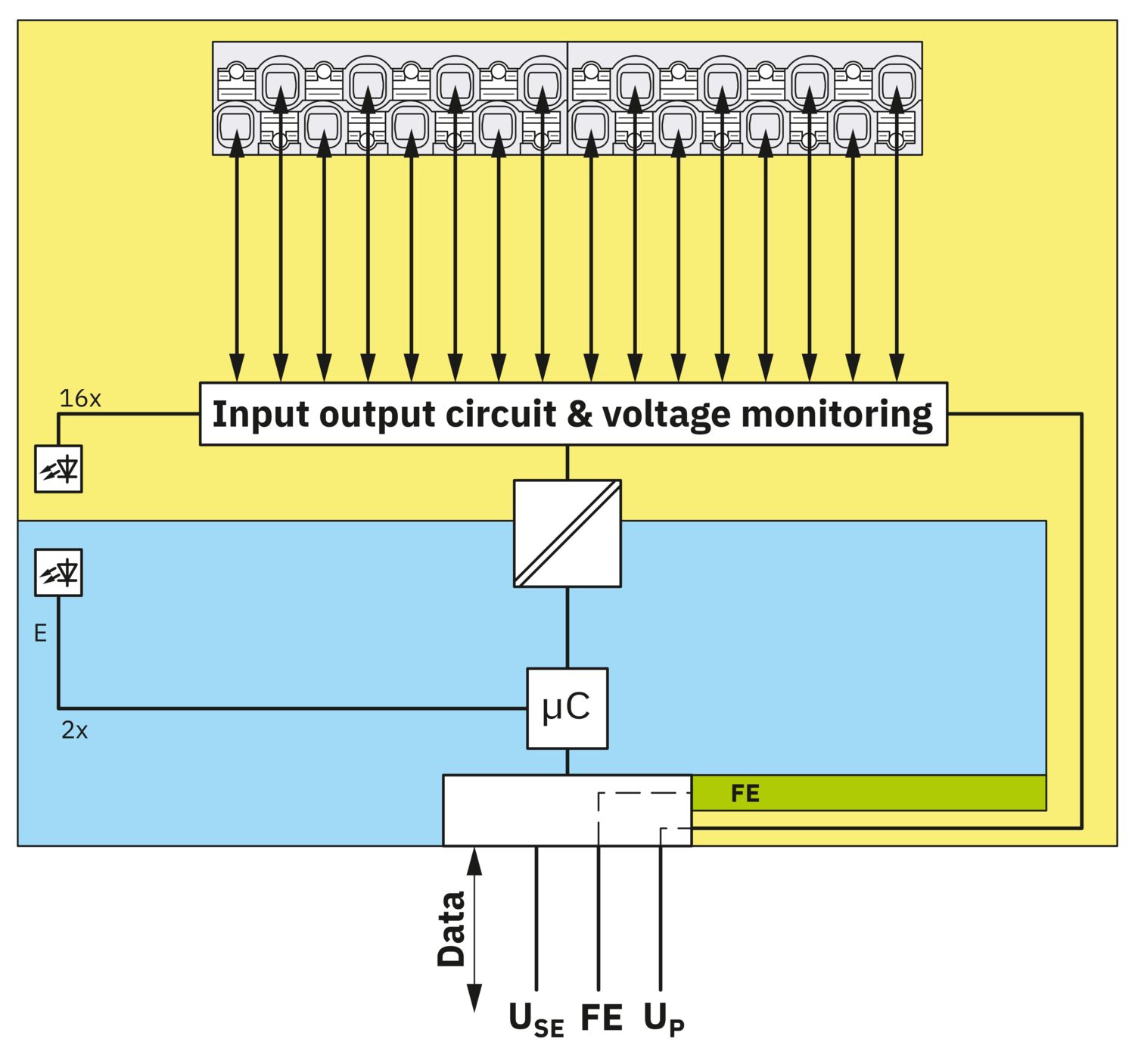

Dettagli prodotto
| Disegno quotato |
|
| Larghezza | 14,9 mm |
| Altezza | 62,2 mm |
| Profondità | 62 mm |
| Smart Element-Interface | |
| Numero di interfacce | 1 |
| Collegamento | Connettori Card Edge |
| Velocità di trasmissione | Vedere il sistema in cui si utilizza Smart Element. |
| Tempo di avvio fino al funzionamento | < 500 ms |
| Modulo | |
| Codice ID (esadecimale) | none |
| Canale dati di processo | 16 Bit |
| Range indirizzi ingressi | 2 Byte |
| Range indirizzi uscite | 2 Byte |
| Bisogno di dati di parametrizzazione | 8 Byte |
| Bisogno di dati di configurazione | 7 Byte |
| Digitale: | |
| Denominazione ingresso | Ingressi digitali |
| Descrizione dell'ingresso | EN 61131-2 tipo 1 e 3 |
| Numero ingressi | 16 |
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 1 conduttore |
| Range d'ingresso segnale "0" | -3 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Tensione nominale d'ingresso UIN | 24 V DC |
| Corrente di ingresso nominale con UIN | 2,4 mA |
| Tempo di filtro in ingresso | tip. 1 ms |
| Circuito di protezione | Protezione da inversione polarità ingr.i; Diodo |
| Digitale: | |
| Denominazione uscita | Uscite digitali |
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 1 conduttore |
| Numero uscite | 16 |
| Circuito di protezione | Protezione contro cortocircuito, protezione contro sovraccarico; elettronica |
| Tensione d'uscita | 24 V |
| Limitazione della tensione di disinserimento induttiva | -32,8 V DC ... -15 V DC |
| Corrente di uscita massima per modulo | max. 6 A (Accertarsi che non venga superata la corrente massima consentita di 6 A!) |
| Tensione di uscita nominale | 24 V DC |
| Carico min | 10 kΩ |
| Tensione di uscita allo stato disattivato | max. 1 V |
| Corrente di uscita allo stato disattivato | max. 300 µA |
| Carico nominale induttivo | 12 VA (1,2 H, 48 Ω, con tensione nominale) |
| Carico nominale ohmico | 12 W (48 Ω, con tensione nominale) |
| Frequenza di commutazione | max. 1200 al secondo (con carico ohmico, corrente di almeno 50 mA) |
| max. 1 al secondo (con carico nominale induttivo) | |
| Resistenza alla tensione inversa verso impulsi brevi | richiede una resistenza a tensioni inverse fino a 0,5 A per 1 s |
| Comportamento in caso di sovraccarico | Spegnimento con riavvio automatico |
| Comportamento in caso di sovraccarico induttivo | L’uscita può essere distrutta |
| Ritardo segnale | max. 100 µs (durante l'accensione) |
| max. 100 µs (allo spegnimento, con una corrente di carico di almeno 50 mA) | |
| Disattivazione sovracorrente | min. 0,7 A |
| Corrente di uscita per rottura massa nello stato disinserito | < 1 mA |
| Famiglia di prodotti | Axioline Smart Elements |
| Tipo | modularità |
| Posizione di installazione | Vedere il sistema in cui si utilizza Smart Element. |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
| Potenza dissipata massima in condizioni nominali | 1,7 W |
| Potenziali: Alimentazione logica dello Smart Elements (USE) | |
| Tensione di alimentazione | tramite connettori Card Edge |
| Potenziali: Alimentazione della periferia (UP) | |
| Tensione di alimentazione | 24 V DC (tramite connettori Card Edge) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 6 A |
| Corrente assorbita | min. 50 mA (senza periferiche collegate) |
| Circuito di protezione | Prot. contro le sovratensioni; Vedere il sistema in cui si utilizza Smart Element. |
| Prot. contro inversione polarità; Diodo parallelo | |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Alimentazione logica / alimentazione da 24 V (periferia) | 500 V AC, 50 Hz, 1 min |
| Tensione di prova: Alimentazione logica / terra funzionale | 500 V AC, 50 Hz, 1 min |
| Tensione di prova: Alimentazione 24 V (periferia) / Terra funzionale | 500 V AC, 50 Hz, 1 min |
| Tecnologia di connessione | |
| Denominazione collegamento | Periferia |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline Smart Element". |
| Periferia | |
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline Smart Element". |
| Sezione conduttore rigida | 0,25 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| 0,25 mm² ... 1,5 mm² | |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| Lunghezza del tratto da spelare | 8 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo di montaggio | Montaggio a innesto (Slot Smart Element) |
| Posizione di installazione | Vedere il sistema in cui si utilizza Smart Element. |
I vantaggi
16 ingressi digitali secondo EN 61131-2 tipo 1 e tipo 3
Tensione nominale: 24 V DC

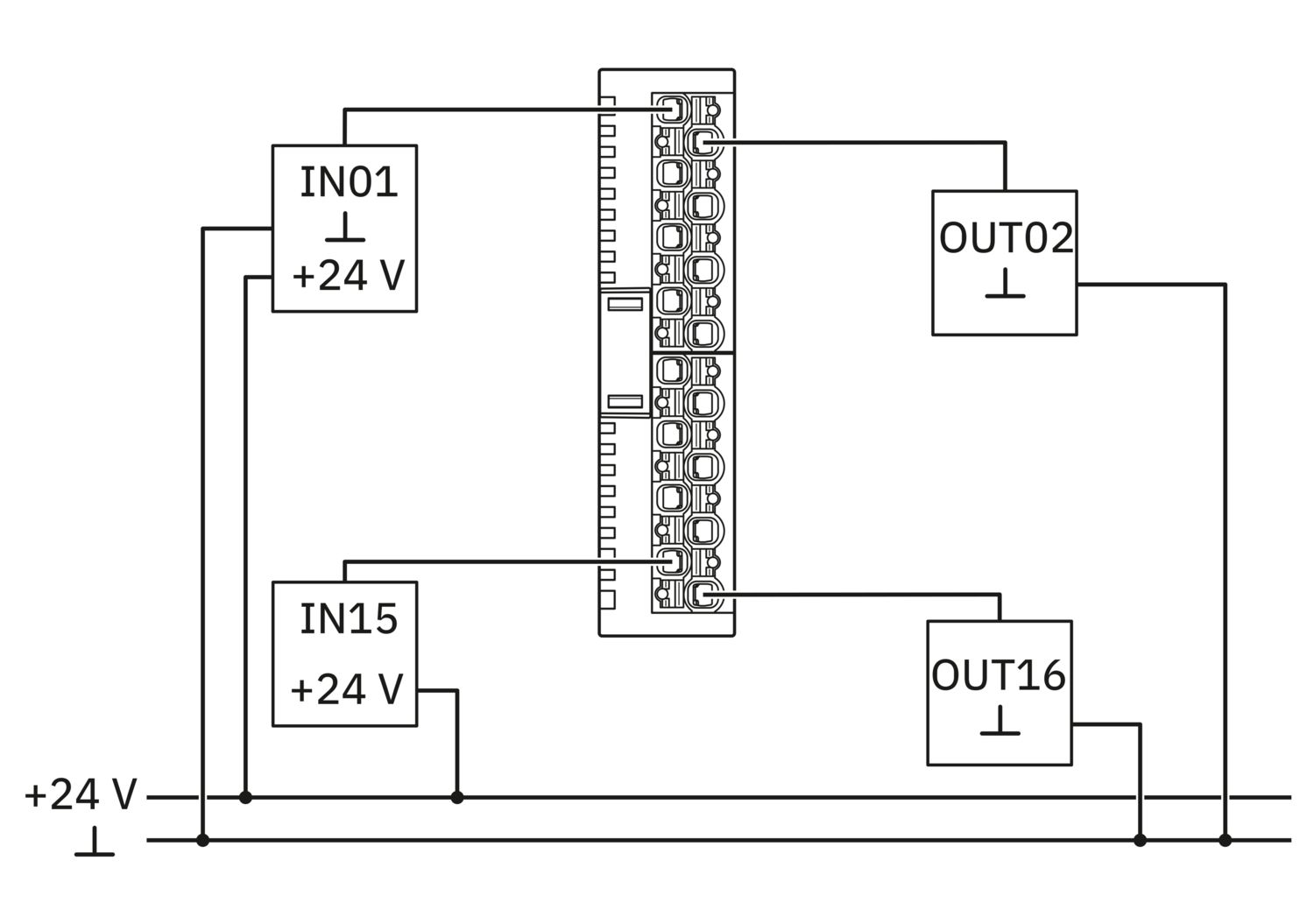

Collegamento dei sensori con connessione a 1 conduttore
16 uscite digitali
24 V DC, 500 mA
Collegamento degli attuatori con connessione a 1 conduttore
Cartellino memorizzato del tipo di apparecchiatura
