AXL F PSAI8 I XC 1F - Modulo di sicurezza

1369869

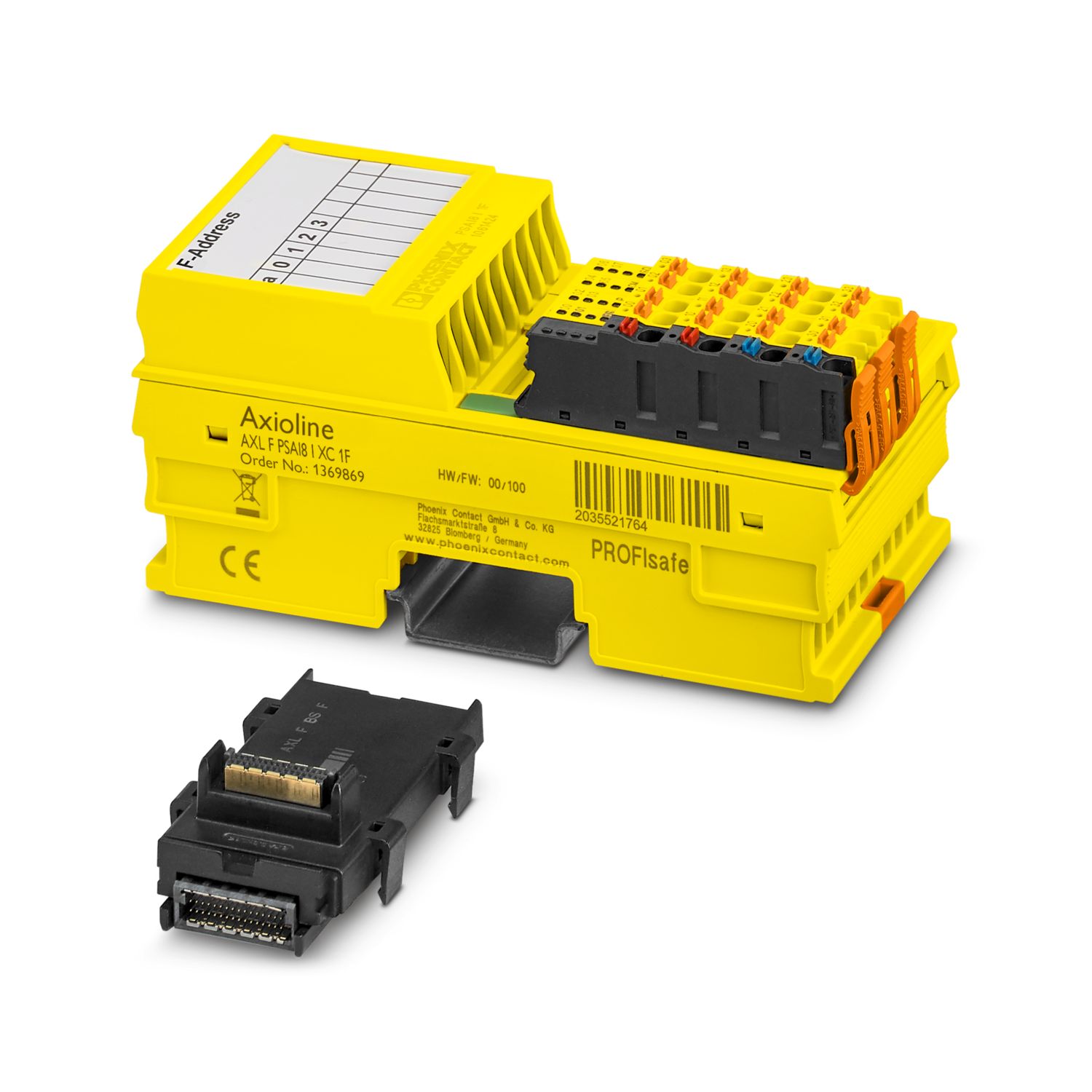

Axioline F, Modulo di ingresso analogico, Sicurezza funzionale, PROFIsafe, esclusivamente per il collegamento ai controllori Phoenix Contact o Siemens in sistemi PROFINET, Ingressi analogici sicuri: 8 (Assegnazione a 1 canale), 4 (Assegnazione a 2 canale), 4 mA ... 20 mA, tecnica di connessione: 2 conduttori (twisted pair schermati), grado di protezione: IP20

Download gratuito disponibile. Downloads

Dettagli prodotto

Larghezza	53,6 mm
Altezza	126,1 mm
Profondità	54 mm
Nota sulle dimensioni	Dimensioni

Nota per l'utilizzo
Nota per l'utilizzo	Solo per l'uso industriale

Modulo
Range indirizzi ingressi	22 Byte (PROFIsafe 2.6.1)
Range indirizzi uscite	5 Byte (PROFIsafe 2.6.1)
Bisogno di dati di configurazione	31 Byte

Analogico:
Denominazione ingresso	Ingressi analogici sicuri
Numero ingressi	8 (Assegnazione a 1 canale)
	4 (Assegnazione a 2 canale)
Risoluzione convertitori A/D	16 Bit
Collegamento	Connessione Push-in
Tecnica di connessione	2 conduttori (twisted pair schermati)
Segnale d'ingresso, corrente	4 mA ... 20 mA
Resistenza d'ingresso ingresso corrente	tip. 104 Ω
Formato dei dati	Rappresentazione normalizzata
Filtro d'ingresso	30 Hz
Filtraggio	Filtraggio RFI/TP passivo 1. ordinamento
Frequenza limite (3 dB)	30 Hz
Rappresentazione del valore misurato	16 bit
Circuito di protezione	Protezione transitoria degli ingressi; Diodo soppressore
	Protezione contro sovraccarico; no; max. ±5,2 V DC, I_max = 50 mA

Tipo di prodotto	Componenti I/O
Famiglia di prodotti	Axioline F
Applicazione	Sicurezza funzionale
	PROFIsafe
	esclusivamente per il collegamento ai controllori Phoenix Contact o Siemens in sistemi PROFINET
Tipo	modularità
Posizione d'installazione	a scelta
Funzionamento	PROFIsafe 2.6.1
Caratteristiche di isolamento
Categoria di sovratensione	II (IEC 60664-1)
Grado di inquinamento	2 (EN 60664-1)

Potenza dissipata massima in condizioni nominali	1,8 W
Potenziali: Alimentazione del bus locale Axioline F (U_Bus)
Tensione di alimentazione	5 V DC (mediante modulo di base bus)
Corrente assorbita	max. 110 mA (con U_bus 5 V DC)
	tip. 105 mA (con U_bus 5 V DC)
Potenziali: Alimentazione della periferia (U_A)
Tensione di alimentazione	24 V DC (Connettori POWER)
Range tensione di alimentazione	19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbita	max. 31 mA
	tip. 25,5 mA (Alimentazione da U_A con 30 V DC)
Circuito di protezione	Prot. contro le sovratensioni; elettronica (35 V, 0,5 s)
	Prot. contro inversione polarità (parallelo)
	Rilevamento di sottotensione; con 17 V
	Rilevamento di sovratensione; No

Connessione conduttori
Collegamento	Connessione Push-in
Sezione conduttore rigida	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 1,5 mm²
Sezione conduttore AWG	24 ... 16
Lunghezza del tratto da spelare	8 mm
Collegamento	Connessione Push-in
Nota sul tipo di connessione	Osservate le informazioni del capitolo Sezioni dei conduttori e le lunghezze di spelatura e di inserimento.
Sezione conduttore rigida	0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile	0,2 mm² ... 1,5 mm²
Sezione del conduttore AWG	24 ... 16
Lunghezza del tratto da spelare	8 mm

Condizioni ambientali
Temperatura ambiente (esercizio)	-35 °C ... 60 °C
Grado di protezione	IP20
Grado di protezione luogo di installazione	min. IP54
Nota	Raccomandazione Non usare l'AXL F PSAI8 I 1F in atmosfera carica di gas nocivi.
Pressione aria (funzionamento)	70 kPa ... 108 kPa
Pressione aria (trasporto e stoccaggio)	66 kPa ... 108 kPa
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Umidità dell'aria consentita (esercizio)	5 % ... 95 % (senza condensa)
Umidità dell'aria consentita (stoccaggio/trasporto)	5 % ... 95 % (senza condensa)

Classe di protezione	III (IEC 61140, EN 61140, VDE 0140-1)
Distanze di isolamento in aria e superficiale
Distanze in aria e linee di fuga	IEC 60664-1

ATEX
Siglatura	 II 3 G Ex ec IIC T4 Gc
Certificato	UL 22 ATEX 2909X
Norme di riferimento	EN IEC 60079-0, EN IEC 60079-7
IECEx
Siglatura	Ex ec IIC T4 Gc
Certificato	IECEx ULD 22.0036X
Norme di riferimento	IEC 60079-0 Ed. 7, IEC 60079-7 Ed. 5.1
UKEX
Siglatura	 II 3 G Ex ec IIC T4 Gc
Certificato	UL23UKEX2855X
Norme di riferimento	EN IEC 60079-0, EN IEC 60079-7
CCC / China-Ex
Siglatura	Ex ec IIC T4 Gc
Certificato	2023122310116913
Norme di riferimento	EN IEC 60079-0, EN IEC 60079-7
UL, USA / Canada
Siglatura	cULus
Certificato	E238705
UL Ex, USA / Canada
Siglatura	Class I, Zone 2, AEx ec IIC T4, Ex ec IIC T4 Gc X
	Class I, Division 2, Groups A, B, C, D, T4
Certificato	E366272
Norme di riferimento	UL 60079-0, Ed. 7 / CSA C22.2 NO. 60079-0, Ed. 4
	UL 60079-7, Ed. 5 / CSA C22.2 NO. 60079-7, Ed. 2
Test simulazioni ambiente
Siglatura	G3
Certificato	ISA-S71.04

Posizione d'installazione	a scelta

Dati commerciali

Codice articolo	1369869
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DNA522
Codice prodotto	DNA522
GTIN	4063151727208
Peso per pezzo (confezione inclusa)	235 g
Peso per pezzo (confezione esclusa)	222 g
Numero tariffa doganale	85389099
Paese di origine	DE

Classifiche

Omologazioni

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Fino alla cat. 4/PL e secondo la norma EN ISO 13849-1, SIL 3 secondo la norma EN IEC 62061, SIL 3 secondo la norma IEC 61508

Rilevamento di valori analogici sicuro 4 ... 20 mA

8 ingressi sicuri a 1 canale

4 ingressi sicuri a 2 canali

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I, 7(c)-II
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	134aa207-08db-4104-9bfa-4a692313bbac
