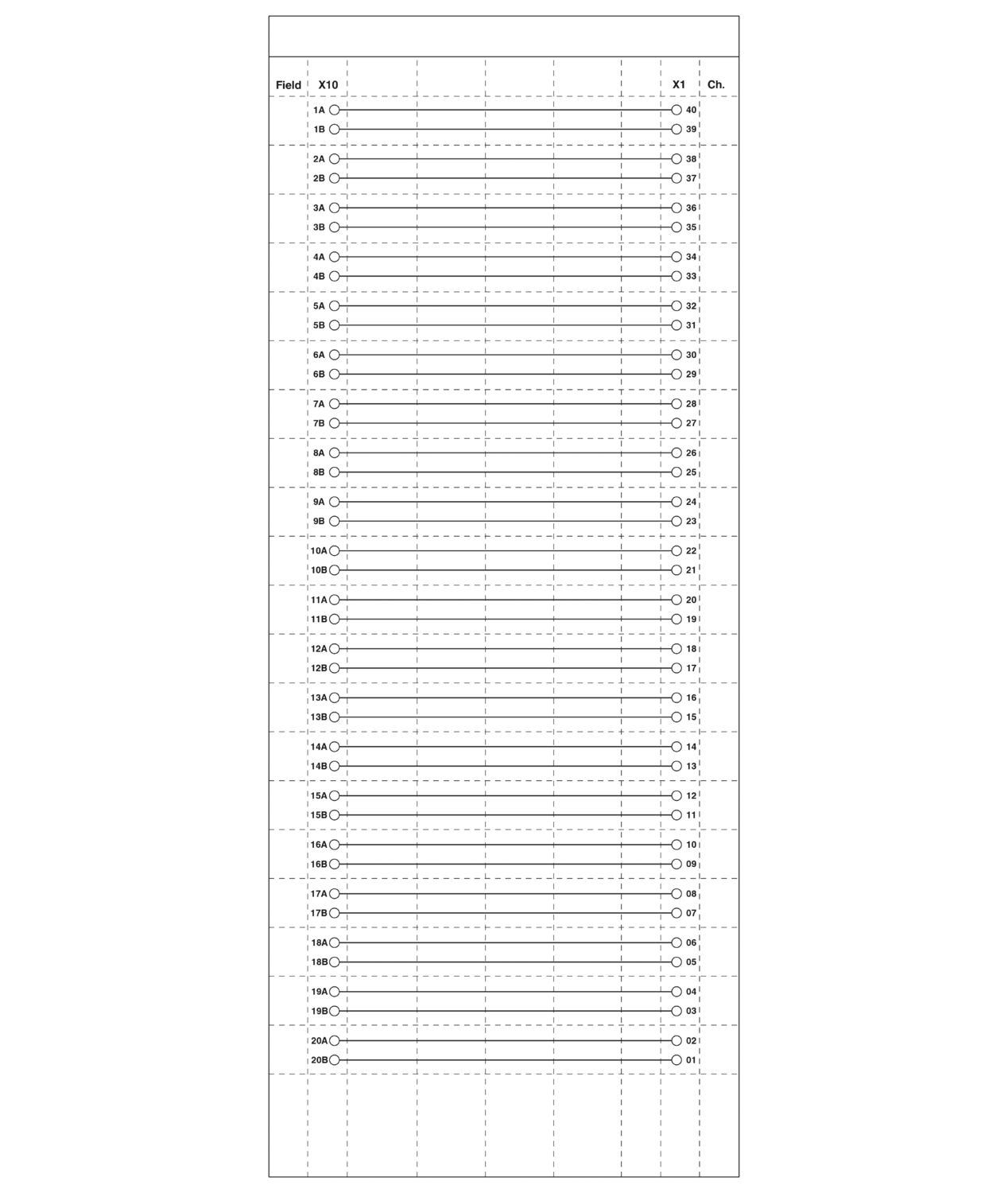

Modulo di accoppiamento universale con collegamento 1:1 tra connessione di sistema a 40 poli e connessione a vite.
Dettagli prodotto
Tipo di prodotto
Modulo di interfaccia
Numero di canali
4
8
12
16
Funzionamento
100 % ED
Caratteristiche di isolamento: Distanze in aria e linee di fuga
isolamento
Isolamento funzionale
Categoria di sovratensione
II
Grado di inquinamento
2
Tensione di esercizio (AC)
≤ 30 V AC
Tensione di esercizio (DC)
≤ 30 V DC
Corrente (per derivazione)
≤ 1 A
Distanze in aria e linee di fuga
Tensione di isolamento nominale
50 V
Tensione impulsiva di dimensionamento
0,5 kV (1,2 / 50 μs)
Controllore supportato YOKOGAWA CS3000 CentumVP
Scheda I/O adatta
AAB841
AAI135
AAI141
AAI143
AAI543
AAI835
AAI841
AAR181
AAT141
AAV141
AAV142
AAV542
AAP135
Controllore supportato YOKOGAWA STARDOM
Scheda I/O adatta
NFAI141
NFAI143
NFAI543
NFAI135
NFAP135
NFAV141
NFAV142
NFAV542
NFAB841
NFAI841
NFAI835
Collegamento 1 (livello di controllo)
Collegamento
Yokogawa, compatibile KS
Numero collegamenti
1
Numero di poli
40
Nota
Cavo di sistema utilizzabile: Phoenix Contact YUC40, Yokogawa KS1
Coppia di serraggio
0,5 Nm
Passo
2,54 mm
Collegamento 2 (livello di campo)
Collegamento
Connessione a vite
Lunghezza del tratto da spelare
7 mm
Filettatura
M3
Numero di poli
40
Sezione conduttore rigida
0,2 mm² ... 4 mm²
Sezione conduttori rigidi (2 conduttori della stessa sezione)
0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile
0,2 mm² ... 2,5 mm²
0,25 mm² ... 1,5 mm² (Capocorda montato senza collare di isolamento)
0,25 mm² ... 2,5 mm² (Capocorda con collare in plastica)
Sezione conduttori flessibili (2 conduttori della stessa sezione)
0,2 mm² ... 1,5 mm²
0,25 mm² ... 0,75 mm² (Capocorda montato senza collare di isolamento)
0,5 mm² ... 0,5 mm² (Capocorda montato TWIN con collare di isolamento)
Sezione conduttore AWG
24 ... 12
Coppia di serraggio
0,5 Nm ... 0,6 Nm
Passo
5,08 mm
Indicazione di stato disponibile
no

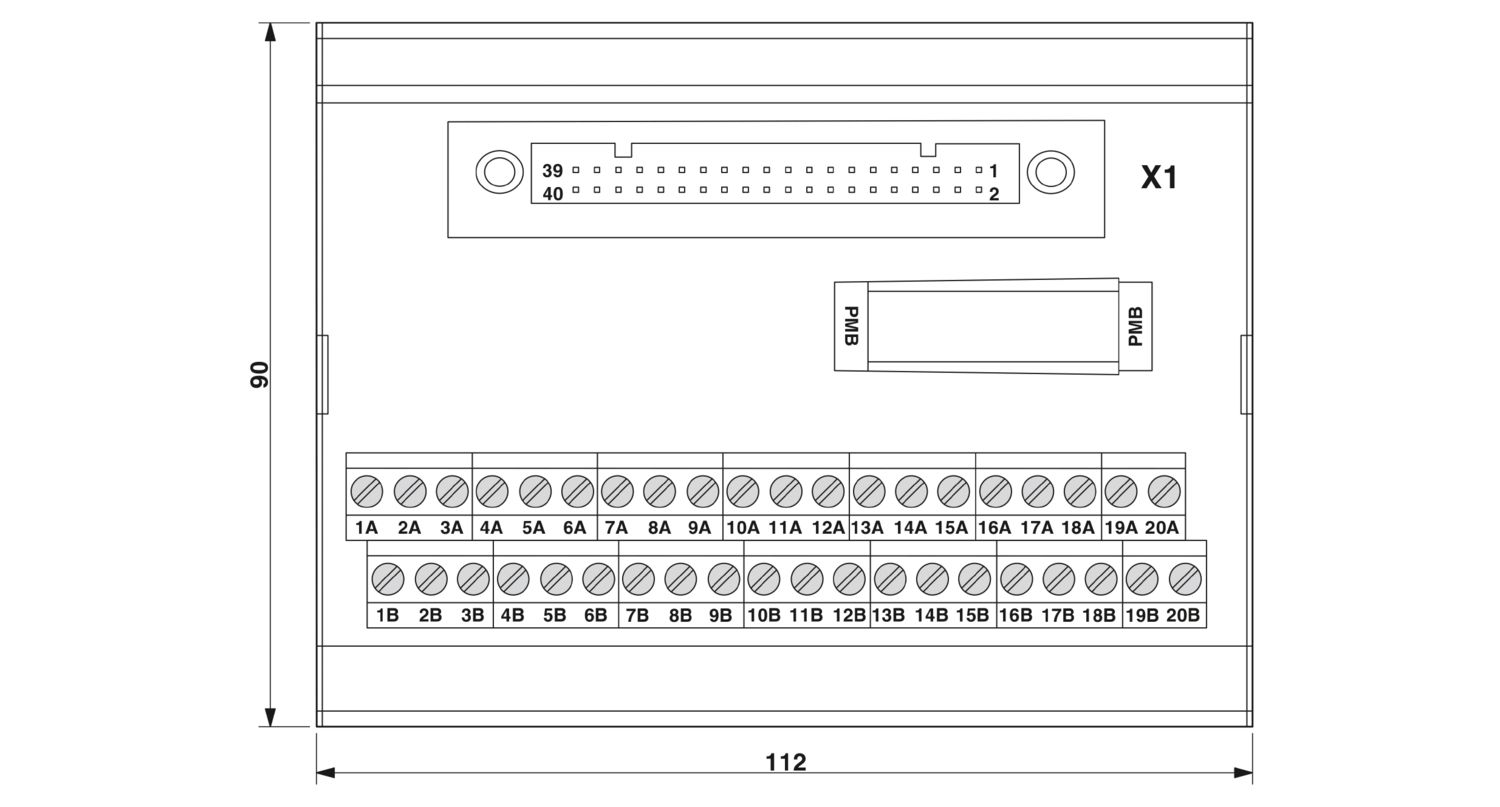

Dimensioni articolo
Larghezza
112 mm
Altezza
89,6 mm
Profondità
65,8 mm
Condizioni ambientali
Grado di protezione (Modulo)
IP00
Grado di protezione (Luogo di installazione)
≤ IP54
Temperatura ambiente (esercizio)
-20 °C ... 65 °C
Temperatura ambiente (stoccaggio/trasporto)
-20 °C ... 70 °C
Posizione elevata
≤ 2000 m
UKCA
Certificato
Conformità UKCA
Distanze in aria e linee di fuga
Norme/Disposizioni
EN IEC 60664-1
Tipo di montaggio
Montaggio su guida DIN
Posizione d'installazione
a scelta
Nota per il funzionamento
Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.
Codice articolo
2314642
Pezzi/conf.
1 Pezzi
Quantità di ordinazione minima
1 Pezzi
Nota
Produzione su ordinazione (non è possibile effettuare resi)
Codice vendita
DK218N
Codice prodotto
DK218N
Pagina del catalogo
Pagina 520 (C-5-2017)
GTIN
4046356147057
Peso per pezzo (confezione inclusa)
247,3 g
Peso per pezzo (confezione esclusa)
176,9 g
Numero tariffa doganale
85369010
Paese di origine
DE
ECLASS
ECLASS-13.0
27141152
ETIM
ETIM 9.0
EC002780
UNSPSC
UNSPSC 21.0
39121400
EU RoHS
Soddisfa i requisiti della direttiva RoHS
Sì
(Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
