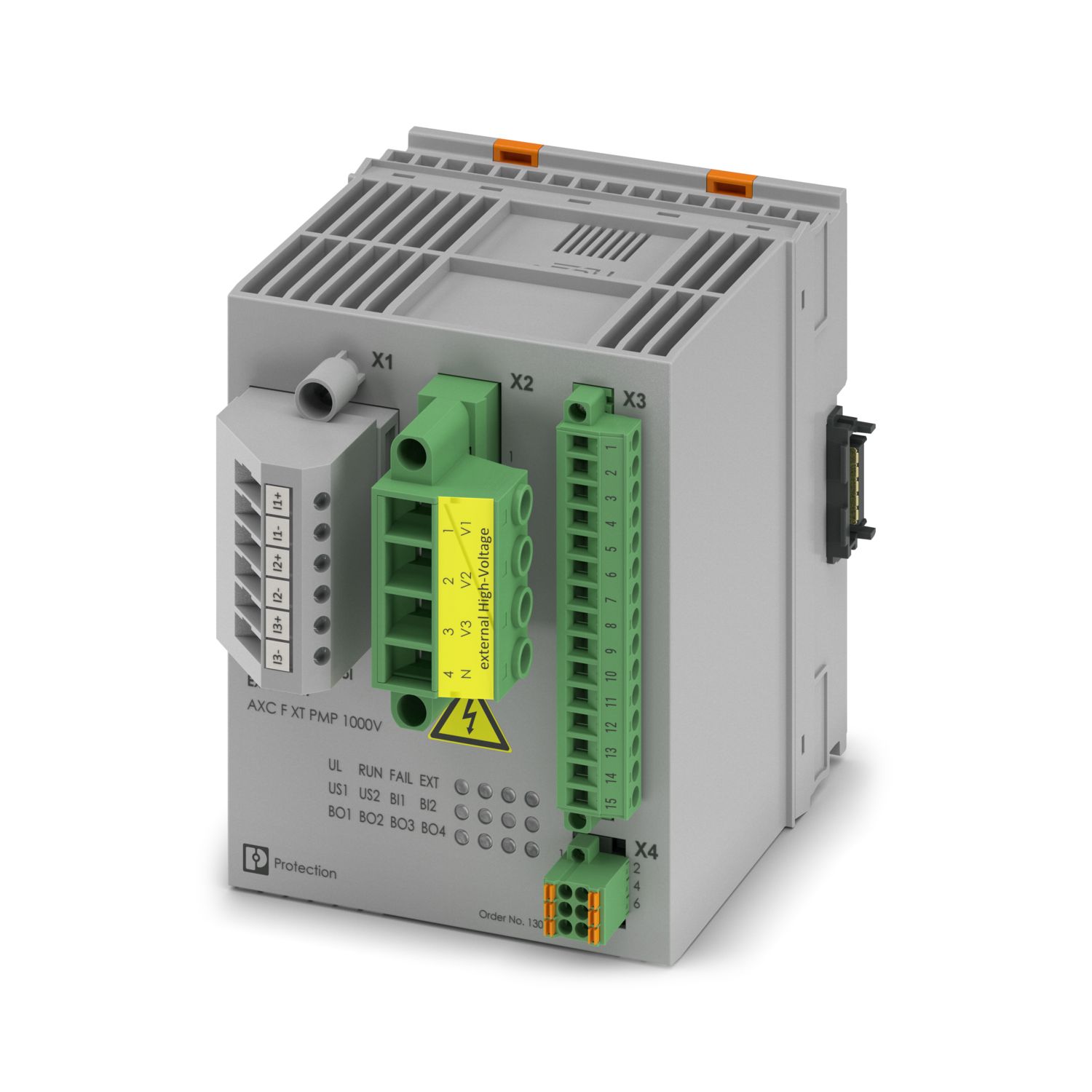

AXC F XT PMP 1000V AC / 1A
-
Modulo funzionale
1307473
Modulo di espansione affiancabile a sinistra (Power Measurement Protection) per la connessione a un controllore PLCnext tipo AXC F 2152
Dettagli prodotto
Larghezza | 100 mm |
Altezza | 123 mm |
Profondità | 140 mm |
Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
Nota per l'utilizzo | |
Nota per l'utilizzo | Solo per l'uso industriale |
Analogico: | |
Denominazione ingresso | V1, V2, V3 |
Descrizione dell'ingresso | Trasformatore di tensione induttivo |
Numero ingressi | 3 |
Tensione sincrona massa del segnale | 380 V AC ... 998 V AC (50/60 Hz, tensione nominale) |
Digitale: | |
Denominazione ingresso | BI1 ... BI2 |
Descrizione dell'ingresso | Ingresso digitale |
Range d'ingresso segnale "0" | 0 V DC ... 5 V DC |
Range d'ingresso segnale "1" | 14,5 V DC ... 30 V DC |
Tempo di filtro in ingresso | fino a 30 ms (configurabili) |
Digitale: | |
Denominazione uscita | BO0 ... BO4 |
Descrizione dell'uscita | Uscita digitale |
Nota sul tipo di connessione | BO0 (relè watchdog) |
Numero uscite | 5 |
Tipo di prodotto | Componenti I/O |
Famiglia di prodotti | PLCnext Control Extension |
Tipo | modularità |
Posizione di installazione | Montaggio a parete su guida orizzontale o verticale |
Alimentazione: Elettronica del modulo | |
Tensione di alimentazione | + 24 V DC |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC |
Corrente assorbita | max. 210 mA DC |
Condizioni ambientali | |
Temperatura ambiente (esercizio) | - 25 °C ... 60 °C |
Grado di protezione | IP20 |
Temperatura ambiente (stoccaggio/trasporto) | - 40 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
Umidità dell'aria consentita (stoccaggio/trasporto) | max. 95 % (senza condensa) |
Tipo di montaggio | Guida di supporto: 35 mm |
Tipo di montaggio | Montaggio su guida DIN |
Nota per il montaggio | Tenere conto del derating |
Posizione di installazione | Montaggio a parete su guida orizzontale o verticale |
Codice articolo | 1307473 |
Pezzi/conf. | 1 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice vendita | DRMCEA |
Codice prodotto | DRMCEA |
GTIN | 4063151556198 |
Peso per pezzo (confezione inclusa) | 887 g |
Peso per pezzo (confezione esclusa) | 680 g |
Numero tariffa doganale | 85389099 |
Paese di origine | CH |
ECLASS
ECLASS-13.0 | 27242608 |
ETIM
ETIM 9.0 | EC001604 |
EU RoHS | |
Soddisfa i requisiti della direttiva RoHS | Sì |
con eccezione delle deroghe, se note | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
