EEM-MB370-EIP - Misuratore

2907971

Dispositivo di misurazione dell'energia multifunzionale senza display con interfacce Modbus TCP e EtherNet/IP integrate per la misurazione di parametri elettrici in impianti a bassa tensione fino a 690 V. (phoenixcontact.com/empro-help)

Download gratuito disponibile. Downloads

Famiglia di prodotti	EMpro
Numero	3

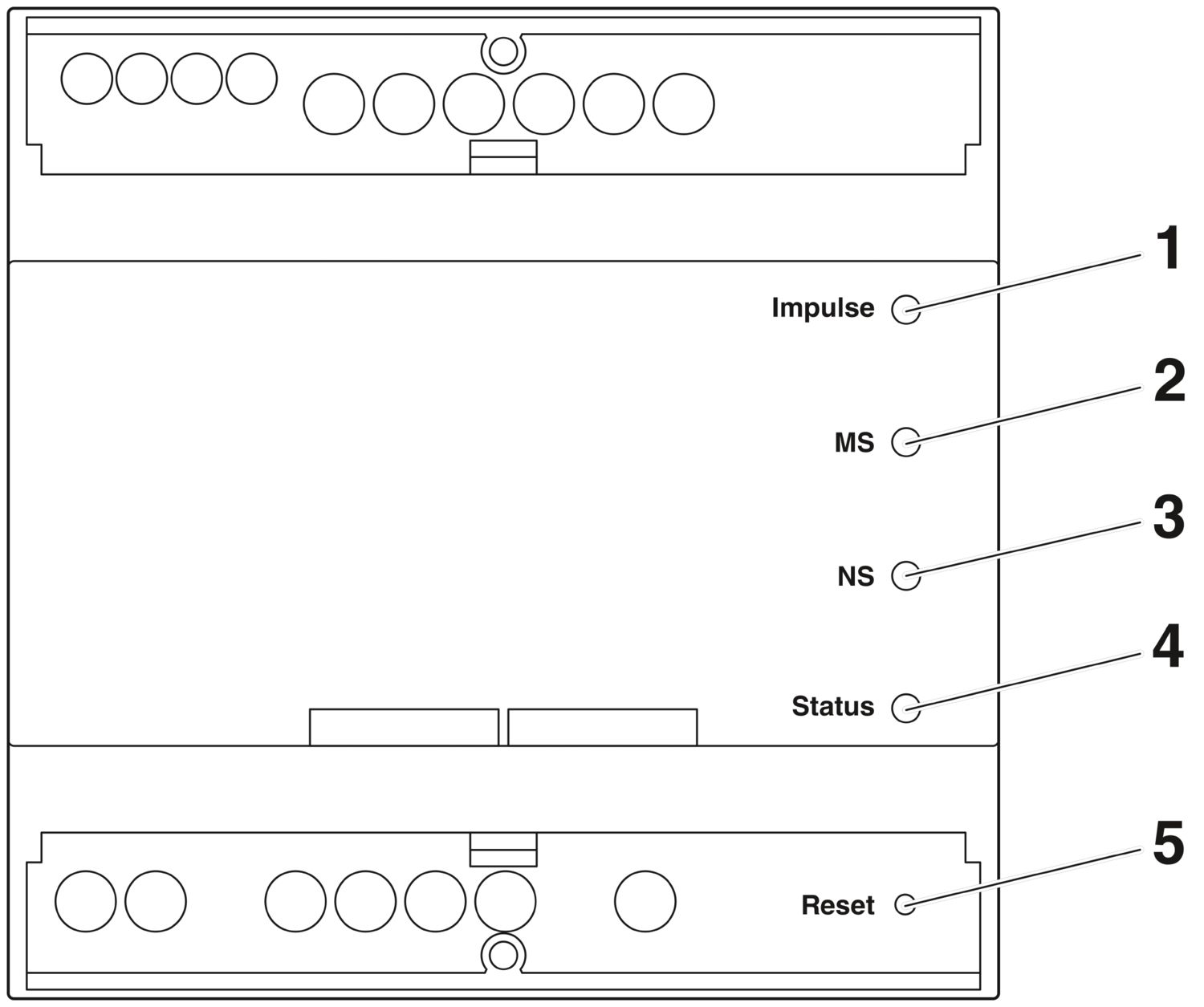

Display
Tipologia del display	senza

Potenza dissipata massima in condizioni nominali	10 VA
Tipo di rete	Trifase (3 o 4 conduttori), bifase (2 conduttori) e monofase (1 conduttore)
Isolamento galvanico
Tensione di prova	4 kV AC (50 Hz, 60 s)
Grado di inquinamento	2
isolamento	Isolamento rinforzato
Isolamento galvanico Custodia contro tutti i potenziali IEC 61010-1
Norme/Disposizioni	IEC 61010-1
Categoria di sovratensione	III (300 V AC)
	II (600 V AC)
isolamento	Isolamento rinforzato
Isolamento galvanico Alimentazione contro tutti gli altri potenziali IEC 61010-1
Norme/Disposizioni	IEC 61010-1
Categoria di sovratensione	III (300 V AC)
	II (600 V AC)
isolamento	Isolamento rinforzato
Isolamento galvanico Ingresso di misura della tensione contro tutti gli altri potenziali IEC 61010-2-030
Norme/Disposizioni	IEC 61010-2-030
Categoria di misura	III (300 V AC)
	II (600 V AC)
isolamento	Isolamento rinforzato
Isolamento galvanico Ingresso di misura della corrente contro tutti gli altri potenziali
isolamento	Isolamento funzionale
Isolamento galvanico I/O digitali
isolamento	Isolamento funzionale
Isolamento galvanico Interfaccia di comunicazione
isolamento	Isolamento funzionale
Alimentazione
Range tensione di alimentazione	100 V AC ... 230 V AC (±20 %)
	150 V DC ... 250 V DC (±20 %)
Potenza assorbita	≤ 4 W
Frequenza nominale	50 Hz ... 60 Hz (AC sinusoidale)

Acquisizione dei dati di misura
Principio di misura	Misurazione vero valore efficace (senza buchi)
Campo di misurazione frequenza (Frequenza fondamentale)	45 Hz ... 65 Hz
Grandezza di misura	AC sinusoidale (50 Hz/60 Hz)
Frequenza di scansione	12,8 kHz / 15,4 kHz
Numero dei periodi	10 (vero valore efficace a 50 Hz)
	12 (vero valore efficace a 60 Hz)
Rilevamento di oscillazioni armoniche	fino a 63. Armonico
Misurare: Tensione
Denominazione ingresso	Ingresso di misurazione della tensione V1, V2, V3
Range tensione d'ingresso diretto	18 V AC ... 690 V AC (Fase/fase)
	11 V AC ... 400 V AC (Fase/conduttore di neutro)
Range tensione d'ingresso mediante convertitore esterno	60 V AC ... 2000000 V AC (primaria)
	60 V AC ... 400 V AC (secondaria)
Resistenza sovratensione	760 V AC (Fase/fase)
Accuratezza	0,02 %
Potenza assorbita	< 0,5 VA
Misurare: Corrente
Denominazione ingresso	Misurazione corrente I1, I2, I3
Corrente d'ingresso	1 A (secondaria)
	5 A (secondaria)
Campo di misura	1 A ... 20000 A (primaria)
Campo di misura in ingresso tensione	500 µV ... 400 mV (1000 A)
Sovraccarico ammesso	6 A (I_max)
Soglia di eccitazione del valore nominale del campo di misura	10 mA (1 A)
	50 mA (5 A)
Soglia di eccitazione	500 µV (5 A)
Accuratezza	0,2 %
Sovraccarico di corrente	50 A per 1 s
	20 A (4 x I_N,permanente)
Potenza assorbita	< 0,5 VA
Misurare: Potenza
Accuratezza	0,5 %
Energia attiva (IEC 62053-22)	Classe 0,5 S
Energia reattiva (IEC 62053-23)	Classe 2
ANSI C12.20	Classe 0,5 S
Digitale
Descrizione dell'ingresso	Ingresso digitale secondo IEC/EN 61131-2 (tipo 3)
Numero	1
Segnale d’ingresso tensione	24 V DC
	0 V DC ... 30 V DC
Segnale d'ingresso, corrente	2 mA ... 15 mA
Protezione	250 mA (rapido)
Circuito di protezione	Contattore contro la disconnessione DC (max. 30 V)

Digitale
Descrizione dell'uscita	Uscita digitale secondo IEC/EN 61131-2 (tipo 3)
Numero	1
Segnale d'uscita, corrente	≤ 100 mA
Segnale d'uscita, tensione	24 V DC
Protezione	250 mA (rapido)
Circuito di protezione	Contattore contro la disconnessione DC (max. 30 V)

Corrente / tensione / alimentazione
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	8 mm
Filettatura	M3
Sezione conduttore rigida	0,5 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,5 mm² ... 2,5 mm²
Sezione conduttore AWG	20 ... 14
Coppia di serraggio	0,4 Nm ... 0,4 Nm
I/O digitali / comunicazione
Collegamento	Connessione a vite
Lunghezza del tratto da spelare	7 mm
Filettatura	M3
Sezione conduttore rigida	0,14 mm² ... 2,5 mm²
Sezione conduttore flessibile	0,14 mm² ... 1,5 mm²
Sezione conduttore AWG	26 ... 14
Coppia di serraggio	0,5 Nm ... 0,6 Nm

Dati: Interfaccia di rete
Protocollo di comunicazione	Modbus/TCP
	REST
Collegamento	RJ45
Dati: Interfaccia di rete
Protocollo di comunicazione	EtherNet/IP™
Collegamento	RJ45
Numero collegamenti	2
Nota	DLR ready

Dimensioni articolo
Larghezza	90 mm
Altezza	90 mm
Profondità	81,7 mm
Unità modulare	5 TE

Colore	grigio (RAL 7042)

Condizioni ambientali
Grado di protezione (Custodia)	IP20 (Custodia)
Temperatura ambiente (esercizio)	-10 °C ... 55 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 70 °C
Posizione elevata	≤ 2000 m
Umidità dell'aria massima consentita (funzionamento)	≤ 95 % (senza formazione di condensa)

CE
Certificato	Conformità CE
UL, USA / Canada
Siglatura	UL/C-UL Listed UL 61010-1
Dati UL
Funzionamento	Utilizzo in spazi interni

Norme/Disposizioni	IEC 61010-1
	IEC 61326-1
	IEC 61557-12

Tipo di montaggio	Montaggio su guida DIN
Posizione di installazione	Guida di supporto orizzontale

Codice articolo	2907971
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	CMMC21
Codice prodotto	CMMC21
GTIN	4055626260921
Peso per pezzo (confezione inclusa)	338,8 g
Peso per pezzo (confezione esclusa)	445 g
Numero tariffa doganale	90303100
Paese di origine	DE

Prodotti compatibili

Accessori

I vantaggi

Misurazione dell'energia in sole tre fasi grazie all'intuitiva procedura guidata di installazione

Messa in servizio e assistenza semplici grazie alle funzioni di server web e display intelligenti

Protezione dei dati attraverso la disattivazione selettiva delle funzioni di configurazione dei tasti e delle interfacce

Integrazione rapida nei sistemi di controllo e di gestione mediante soluzioni di comunicazione orientate al futuro e a servizi digitali

Scopri cosa si prova virtualmente con questo prodotto.

Scopri il dispositivo

Guida prodotto

ECLASS-13.0	27142330
ECLASS-15.0	27142330

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
Avviso di sostanza candidata REACH (n. CAS)		Perfluorobutane sulfonic acid (PFBS) and its salts (n. CAS: Non pertinente)
SCIP	b5a76585-66b2-4142-8aab-db37674db952
