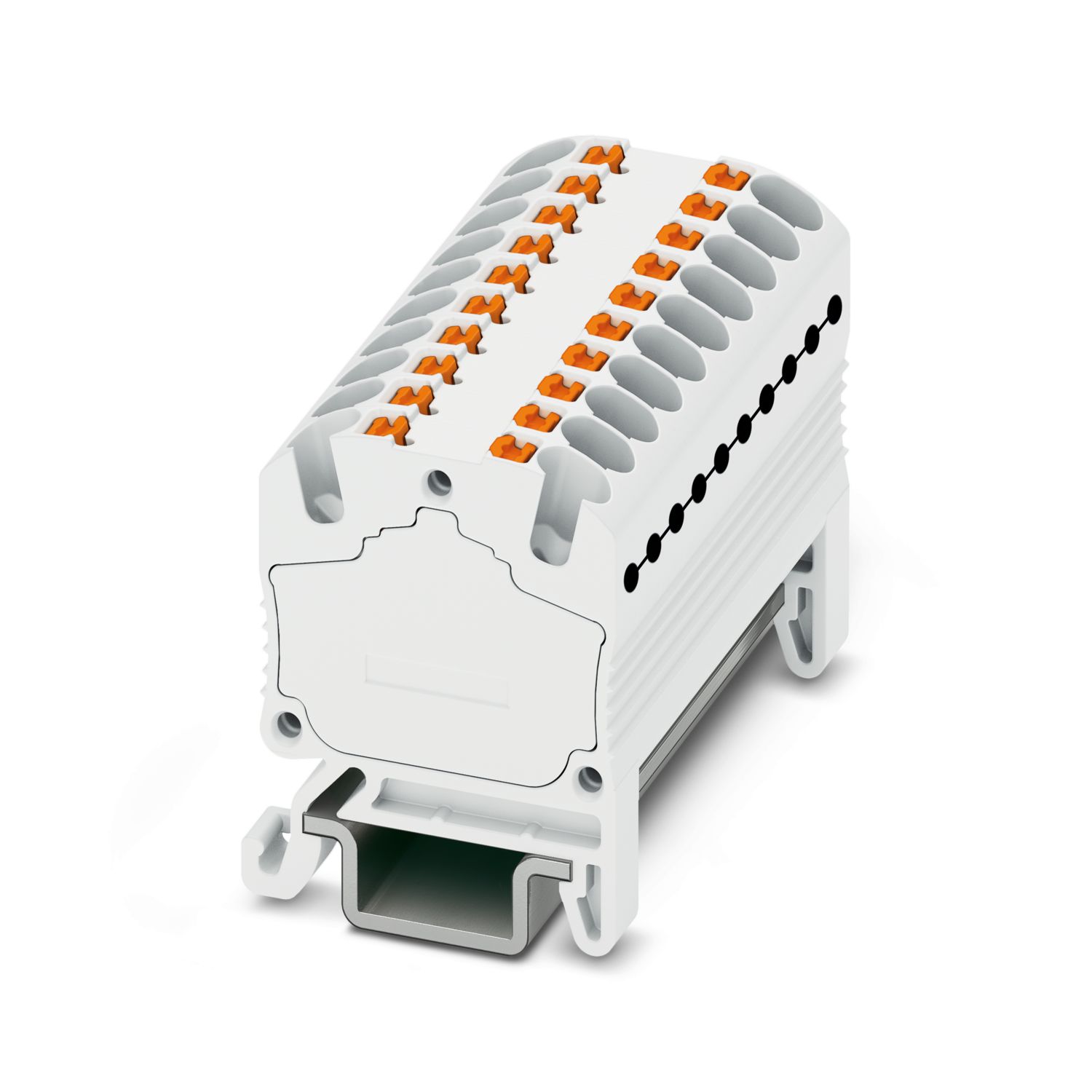

MP 20X1,5 WH - Morsetto passante - 3248226

Caratteristiche articolo

Numero collegamenti	20
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Caratteristiche elettriche

Tensione impulsiva di dimensionamento	6 kV

Dati di collegamento

Numero di connessioni per ogni piano	20
Sezione nominale	1,5 mm²
Sezione di dimensionamento AWG	14
Lunghezza del tratto da spelare	8 mm ... 10 mm
Calibro a tampone	A1 / B1
Attacco a norma	IEC 60947-7-1/IEC 60947-7-2
Sezione conduttore rigida	0,14 mm² ... 1,5 mm²
Sezione conduttore AWG	26 ... 16 (convertito secondo IEC)
Sezione conduttore flessibile	0,14 mm² ... 1,5 mm²
Sezione conduttore flessibile [AWG]	26 ... 16 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,25 mm² ... 1,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,25 mm² ... 1,5 mm²
Corrente nominale	17,5 A
Corrente di carico massima	17,5 A
Tensione nominale	500 V
Sezioni di collegamento dirette a innesto
Sezione conduttore rigida	0,34 mm² ... 1,5 mm²
Sezione del conduttore rigido [AWG]	24 ... 16 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,5 mm² ... 1,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,5 mm² ... 1,5 mm²

Dimensioni

Larghezza	42 mm

Indicazioni materiale

Colore	bianco
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21))	130 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C

Controlli elettrici

Prova di tensione impulsiva
Tensione di prova valore nominale	7,3 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 1,5 mm²	0,18 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	1,89 kV
Risultato	Prova superata

Caratteristiche meccaniche

Dati meccanici
Parete laterale aperta	No

Controlli meccanici

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 15
Forza di prova valore nominale	1 N
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	0,14 mm²/0,2 kg
	1,5 mm²/0,4 kg
Risultato	Prova superata

Condizioni ambientali e della vita elettrica

Invecchiamento
Cicli di temperatura	192
Risultato	Prova superata
Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Forma d'urto	Semisinusoidale
Accelerazione	30g
Durata urti	18 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata

Normative e prescrizioni

Attacco a norma	IEC 60947-7-1/IEC 60947-7-2

Montaggio

Codice articolo	3248226
Pezzi/conf.	20 Pezzi
Quantità di ordinazione minima	20 Pezzi
Codice vendita	BE2269
Codice prodotto	BE2269
GTIN	4055626252421
Peso per pezzo (confezione inclusa)	28,666 g
Peso per pezzo (confezione esclusa)	28,666 g
Numero tariffa doganale	85369010
Paese di origine	PL

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
