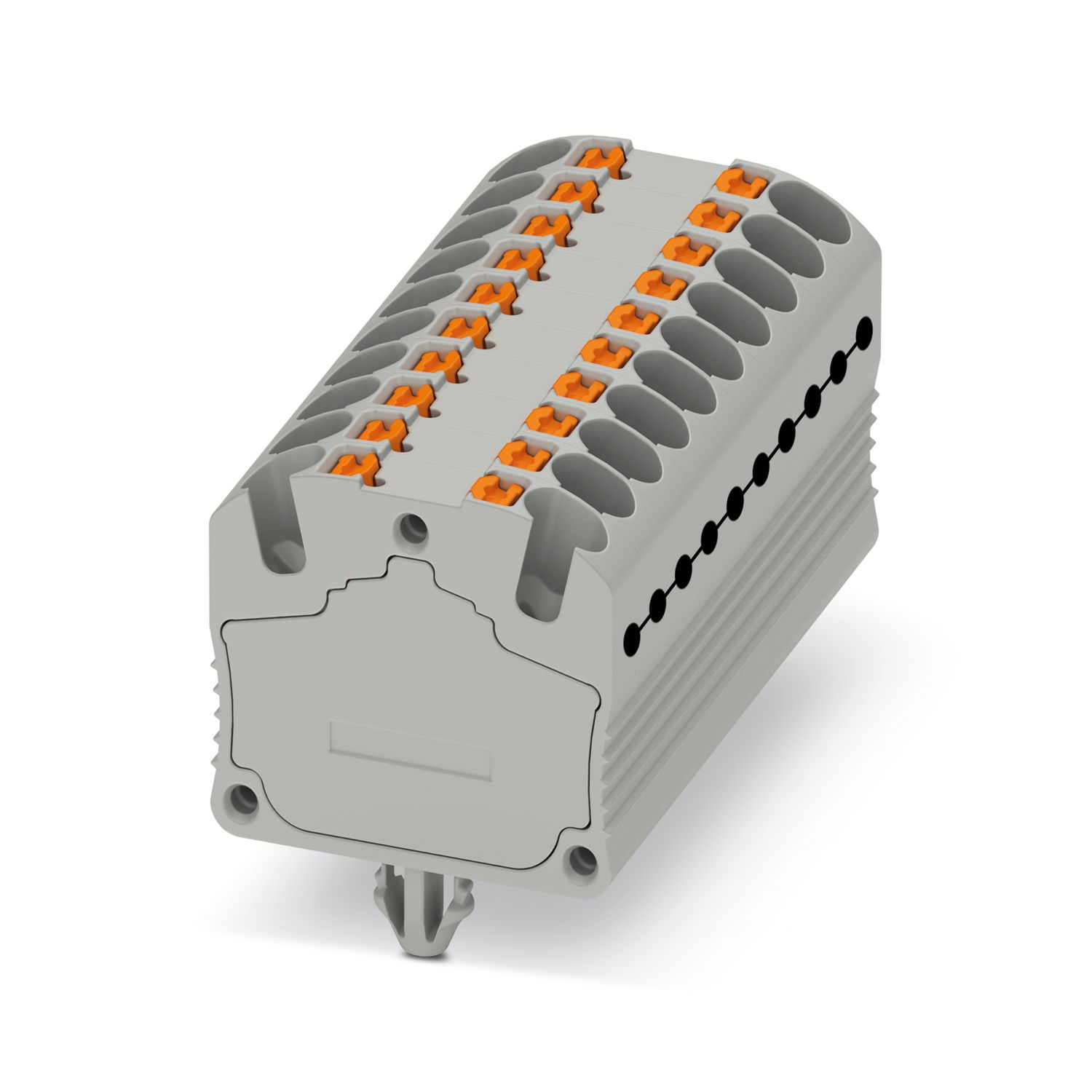

MP 20X1,5-RZ
-
Morsetto passante
3248372
Morsetto passante, ponticellato internamente, con perno di arresto per il fissaggio, tensione nominale: 500 V, corrente nominale: 17,5 A, numero di connessioni: 20, tipo di connessione: Connessione Push-in, sezione: 0,14 mm2 - 1,5 mm2, tipo di montaggio: Montaggio diretto con perni di arresto, colore: grigio
Dettagli prodotto
| Numero collegamenti | 20 |
| Numero di file | 1 |
| Potenziali | 1 |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Tensione impulsiva di dimensionamento | 6 kV |
| Numero di connessioni per ogni piano | 20 |
| Sezione nominale | 1,5 mm² |
| Sezione di dimensionamento AWG | 14 |
| Lunghezza del tratto da spelare | 8 mm ... 10 mm |
| Calibro a tampone | A1 / B1 |
| Attacco a norma | IEC 60947-7-1/IEC 60947-7-2 |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 26 ... 16 (convertito secondo IEC) |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore flessibile [AWG] | 26 ... 16 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,25 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,25 mm² ... 1,5 mm² |
| Corrente nominale | 17,5 A |
| Corrente di carico massima | 17,5 A |
| Tensione nominale | 500 V |
| Sezioni di collegamento dirette a innesto | |
| Sezione conduttore rigida | 0,34 mm² ... 1,5 mm² |
| Sezione del conduttore rigido [AWG] | 24 ... 16 (convertito secondo IEC) |
| Sezione del conduttore flessibile (capocorda senza collare di isolamento) | 0,5 mm² ... 1,5 mm² |
| Sezione del conduttore flessibile (capocorda e collare in plastica) | 0,5 mm² ... 1,5 mm² |
| Larghezza | 44,1 mm |
| Altezza | 22,1 mm |
| Distanza foro | 37,7 mm |
| Diametro foro | 3,5 mm |
| Spess. parete | 0,6 mm ... 1,5 mm |
| Colore | grigio |
| Classe di combustibilità a norma UL 94 | V0 |
| Gruppo materiale isolante | I |
| Materiale isolante | PA |
| Inserto materiale isolante statico a freddo | -60 °C |
| Indice di temperatura materiale isolante (DIN EN 60216-1 (VDE 0304-21)) | 130 °C |
| Indice di temperatura relativo materiale isolante (Elec., UL 746 B) | 130 °C |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24 | HL 1 - HL 3 |
| Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26 | HL 1 - HL 3 |
| Sviluppo di calore cono calorimetrico NFPA 130 (ASTM E 1354) | 28 MJ/kg |
| Infiammabilità della superficie NFPA 130 (ASTM E 162) | superata |
| Densità ottica specifica dei fumi NFPA 130 (ASTM E 662) | superata |
| Tossicità dei fumi NFPA 130 (SMP 800C) | superata |
| Prova di tensione impulsiva | |
| Tensione di prova valore nominale | 7,3 kV |
| Risultato | Prova superata |
| Test temperatura ambientale | |
| Requisito verifica di riscaldamento | Aumento di temperatura ≤ 45 K |
| Risultato | Prova superata |
| Resistenza alla corrente di breve durata 1,5 mm² | 0,18 kA |
| Risultato | Prova superata |
| Rigidità dielettrica a frequenza di rete | |
| Tensione di prova valore nominale | 1,89 kV |
| Risultato | Prova superata |
| Dati meccanici | |
| Parete laterale aperta | No |
| Dati tecnici | |
| Distanza fori | 37,7 mm |
| Resistenza meccanica | |
| Risultato | Prova superata |
| Fissaggio sul supporto | |
| Guida di supporto/supporto di fissaggio | Piastra di montaggio conduttiva |
| Forza di prova valore nominale | 1 N |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Velocità di rotazione | 10 giri/min |
| Giri | 135 |
| Sezione conduttore/peso | 0,14 mm2/0,2 kg |
| 1,5 mm2/0,4 kg | |
| Risultato | Prova superata |
| Invecchiamento | |
| Cicli di temperatura | 192 |
| Risultato | Prova superata |
| Prova di fiamma ad ago | |
| Durata di applicazione | 30 s |
| Risultato | Prova superata |
| Vibrazioni/rumori a banda larga | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Spettro | Controllo della vita elettrica categoria 2, montato su carrello |
| Frequenza | f1 = 5 Hz fino a f2 = 250 Hz |
| Livello ASD | 6,12 (m/s²)²/Hz |
| Accelerazione | 3,12g |
| Durata di prova per asse | 5 h |
| Direzioni di prova | Asse X, Y e Z |
| Risultato | Prova superata |
| Urti | |
| Specifica di prova | DIN EN 50155 (VDE 0115-200):2008-03 |
| Forma d'urto | Semisinusoidale |
| Accelerazione | 30g |
| Durata urti | 18 ms |
| Numero di urti per direzione | 3 |
| Direzioni di prova | Asse X, Y e Z (pos. e neg.) |
| Risultato | Prova superata |
| Attacco a norma | IEC 60947-7-1/IEC 60947-7-2 |
| Tipo di montaggio | Montaggio diretto con perni di arresto |
| Codice articolo | 3248372 |
| Pezzi/conf. | 20 Pezzi |
| Quantità di ordinazione minima | 20 Pezzi |
| Codice vendita | BE2269 |
| Codice prodotto | BE2269 |
| GTIN | 4055626309774 |
| Peso per pezzo (confezione inclusa) | 17,79 g |
| Peso per pezzo (confezione esclusa) | 17,79 g |
| Numero tariffa doganale | 85369010 |
| Paese di origine | PL |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì (Nessuna deroga) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Nessuna sostanza pericolosa al di sopra dei valori limite
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
