SAC-8P- 5,0-PURMC/M12FR
-
Cavo di uscita
1407822
Connettore femmina M12, angolato, 8 poli, con cavo di uscita collegato per box sensore/attuatore con slot M8, lunghezza cavo: 5 m
Dettagli prodotto
| Tipo di prodotto | Linea principale confezionata |
| Applicazione | Box sensore/attuatore |
| Numero di poli | 8 |
| Numero degli slot | 6 |
| Codifica | A |
| Tensione nominale UN | 30 V AC |
| 30 V DC |
| Collegamento | Attacco fisso |
| Indicazione di stato disponibile | no |
| Materiale Custodia | PUR |
| Materiale Boccola filettata | Lega di rame |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Materiale contatto | CuZn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Connessione 1 | |
| Tipo di codifica | A |
| Lunghezza cavo | 5 m |
| PUR senza alogenati nero [PUR] | |
| Disegno quotato |
|
| Peso della linea | 46 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Numero di poli | 8 |
| Schermato | no |
| Tipo di cavo | PUR senza alogenati nero [PUR] |
| Struttura conduttore segnale linea | 32x 0,10 mm |
| Linea segnale AWG | 24 |
| Sezione del conduttore | 8x 0,25 mm² (Linea del segnale) |
| Diametro filo con guaina isolante | 1,17 mm ±0,02 mm |
| Diametro esterno conduttore | 5,90 mm ±0,15 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | grigio-nero RAL 7021 |
| Materiale conduttore | Filo Cu nudo |
| Riempitore materiale | PE |
| Materiale, isolamento fili | PP |

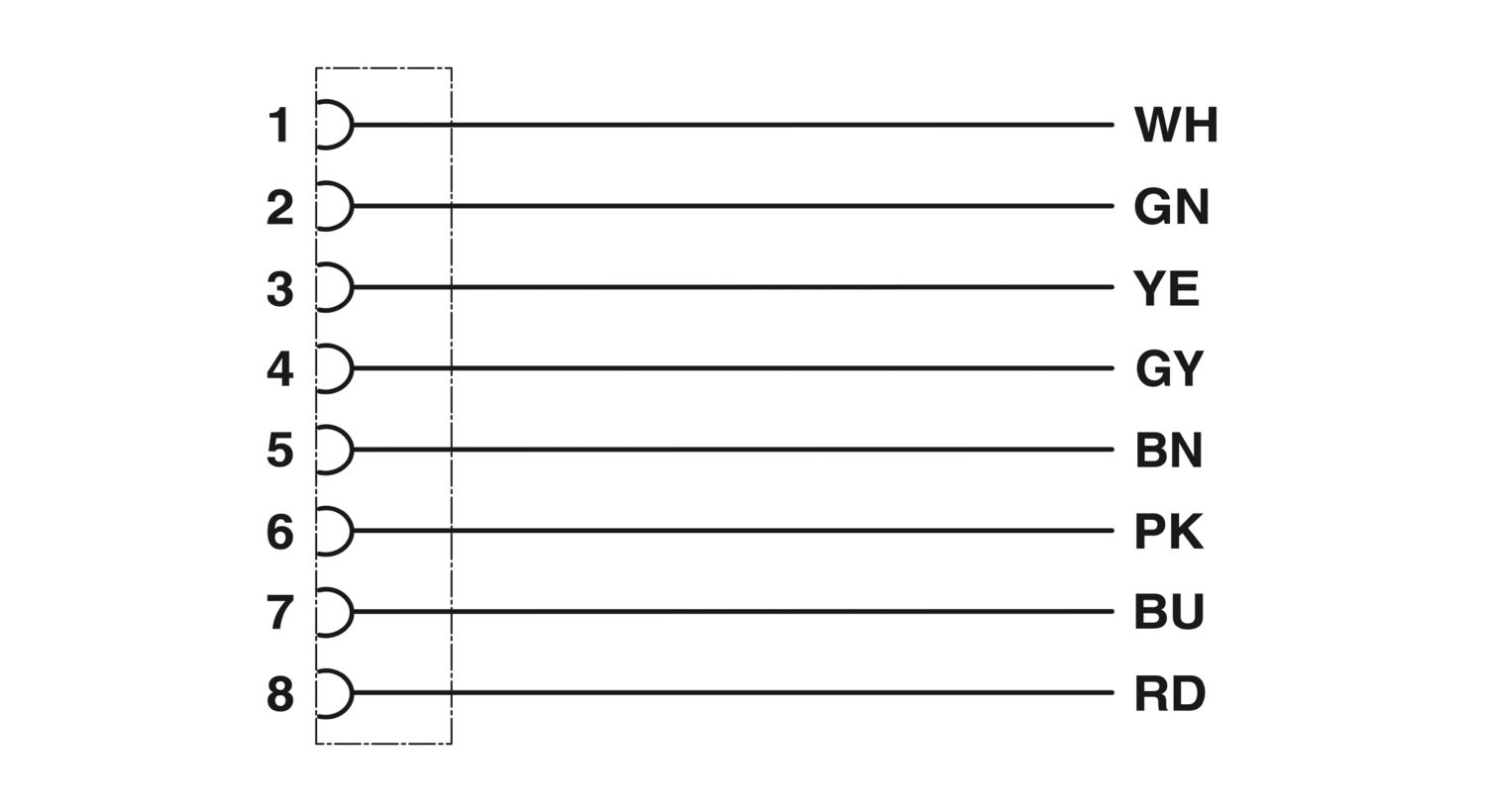

| Conduttore singolo, colore | bianco, marrone, verde, giallo, grigio, rosa, blu, rosso |
| Isolamento spessore parete | ≥ 0,21 mm |
| Guaina esterna spessore parete | ca. 0,80 mm |
| Cordatura intera | 8 conduttori intorno ai riempitori verso l'anima |
| Resistenza del conduttore max. | ≤ 78 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 1 GΩ*km (a 20 °C) |
| Impedenza caratteristica | 100 Ω +15 % (con 1 MHz) |
| Capacità linea | ≤ 70 pF/m |
| Tensione nominale cavi | ≤ 300 V |
| Tensione di prova | ≥ 3000 V |
| Raggio di piegatura minima, fisso | 8 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 48 mm |
| Raggio di piegatura minimo, mobile | 59 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000000, Raggio di piegatura: 59 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 3 m/s, Accelerazione: 10 m/s² |
| Capacità di carico dinamico (torsione) | Torsione: ±180 °/m, Cicli di torsione: ≥1000000, Frequenza di torsione: 35 cicli/min. |
| Assenza di alogeni | secondo DIN VDE 0472 Parte 815 |
| Resistenza alla fiamma | secondo UL 758/1581 FT2 |
| secondo DIN EN 60332-2-2 (20 s) | |
| Resistenza all'olio | a norma DIN EN 60811-2-1 |
| Altra resistenza | Ottima resistenza contro acidi, liscivie e solventi |
| Resistenza all'idrolisi e ai microbi | |
| resistente ai raggi UV (secondo DIN EN ISO 4892-2-A) | |
| non aderente | |
| resistente all'abrasione | |
| Caratteristiche particolari | per catena portacavi |
| privo di silicone | |
| senza sostanze impregnate di vernice | |
| flessibile | |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -25 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -25 °C ... 80 °C (connettore / connecttore femmina) |
| Definizione norma | Connettore M12 |
| Norme/disposizioni | IEC 61076-2-101 |
