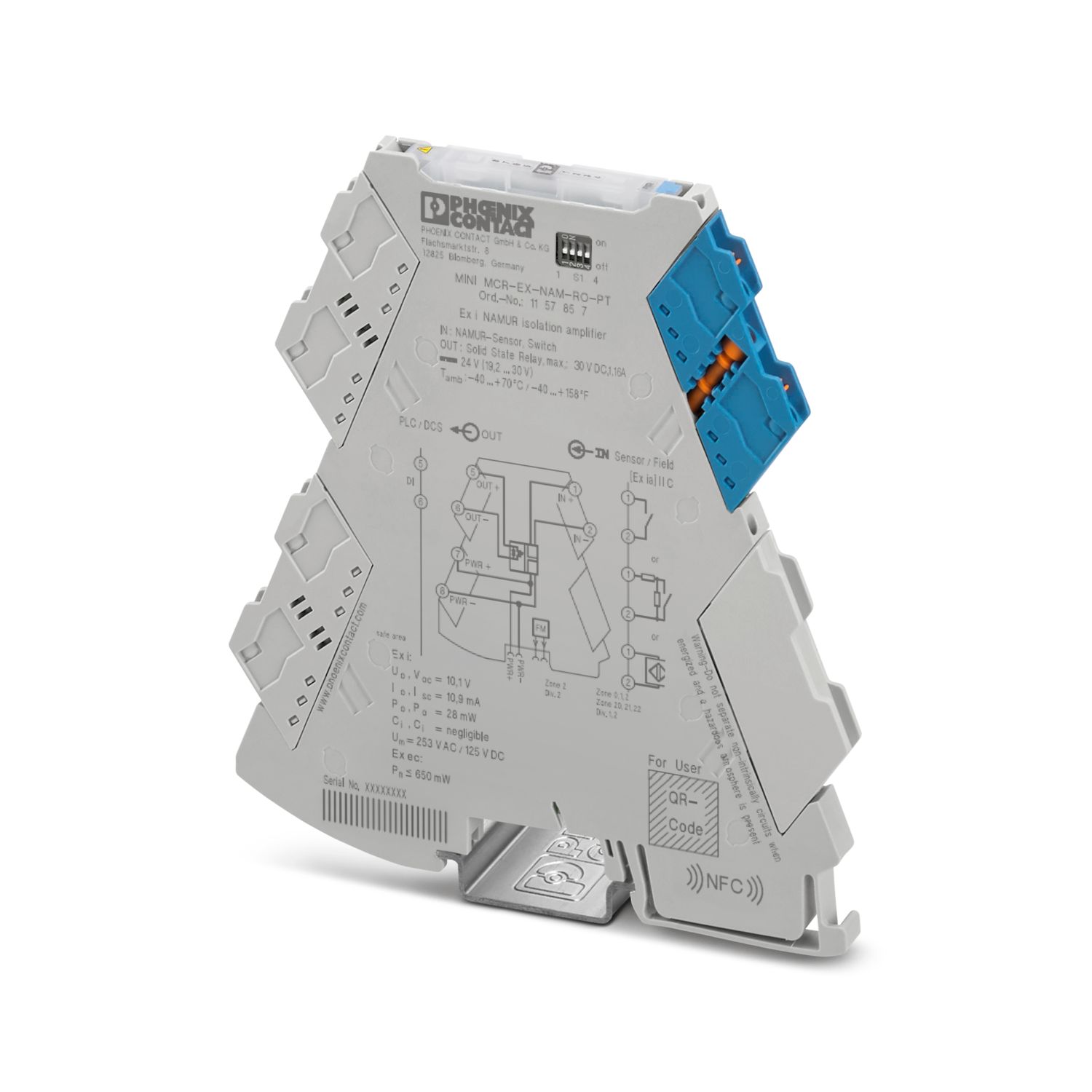

MINI MCR-EX-NAM-RO-PT - Isolatore galvanico - 1157857

Dettagli prodotto

Dati tecnici

Caratteristiche articolo

Tipo di prodotto	Amplificatore di sezionamento
Famiglia di prodotti	MINI Analog Pro
Numero di canali	1
Configurazione	DIP switch

Caratteristiche del sistema

Funzionalità
Configurazione	DIP switch

Caratteristiche elettriche

Controllo linea	Riconoscimento guasto linea
Isolamento galvanico
Categoria di sovratensione	II (≤ 5000 m)
Grado di inquinamento	2 (≤ 5000 m)
Isolamento galvanico Ingresso/uscita, alimentazione IEC/EN 61010-1
Norme/Disposizioni	IEC/EN 61010-1
Tensione di isolamento nominale	300 V_eff
Tensione di prova	2,5 kV AC (50 Hz, 60 s)
isolamento	isolamento doppio/rinforzato
Isolamento galvanico Uscita/alimentazione IEC/EN 61010-1
Norme/Disposizioni	IEC/EN 61010-1
Tensione di isolamento nominale	50 V_eff
Tensione di prova	1,5 kV AC (50 Hz, 60 s)
isolamento	Isolamento di base
Isolamento galvanico Ingresso/uscita, alimentazione IEC/EN 60079-11
Norme/Disposizioni	IEC/EN 60079-11
Tensione di isolamento nominale	265 V_eff
Isolamento galvanico Ingresso/uscita, alimentazione IEC/EN 60079-7
Norme/Disposizioni	IEC/EN 60079-7
Tensione di isolamento nominale	251 V_eff
Alimentazione
Tensione nominale	24 V DC
Range tensione di alimentazione	19,2 V DC ... 30 V DC
Potenza assorbita	≤ 800 mW

Dati di ingresso

Segnale: NAMUR
Numero ingressi	1
Sorgenti d'ingresso utilizzabili	Sensori di prossimità NAMUR (IEC/EN 60947-5-6)
	contatti liberi da potenziale
	Contatti con collegamento resistivo

Dati di uscita

Commutazione: Relè
Descrizione dell'uscita	Relè a stato solido
Max. corrente d'inserzione	1,16 A
	2 A (Temperatura ambiente: ≤ 50 °C)
Frequenza di commutazione	≤ 10 Hz

Dati di collegamento

Collegamento	Connessione Push-in
Lunghezza del tratto da spelare	10 mm
Sezione conduttore rigida	0,2 mm² ... 2,5 mm² (con capocorda)
	0,14 mm² ... 2,5 mm² (senza capocorda)
Sezione conduttore flessibile	0,14 mm² ... 2,5 mm²
Sezione conduttore AWG	24 ... 12 (flessibile)

Dati EX

Installazione Ex (EPL)	Gc
Installazione Ex (EPL)		Div. 2
Circuiti Ex i (EPL)	Ga
		Da
		Ma
		Div. 1
Dati tecnici di sicurezza
Induttanza interna max. L_i	trascurabile
Capacità interna max. C_i	trascurabile
Max. tensione d’uscita U_o	10,1 V
Max. corrente in uscita I_o	10,9 mA
Max. potenza in uscita P_o	28 mW
Tensione massima di sicurezza U_m	253 V AC
Tensione massima di sicurezza U_m		125 V DC
IIA (circuito di corrente semplice): Max. induttività esterna L_o / Max. capacità esterna C_o	300 mH / 93 µF
IIB/IIIC (circuito di corrente semplice): Max. induttività esterna L_o / Max. capacità esterna C_o	100 mH / 19,4 µF
IIC (circuito di corrente semplice): Max. induttività esterna L_o / Max. capacità esterna C_o	300 mH / 2,87 µF
I (circuito di corrente semplice): Max. induttività esterna L_o / Max. capacità esterna C_o	300 mH / 160 µF
IIB/IIA (circuito di corrente misto): Max. induttività esterna L_o / Max. capacità esterna C_o	100 mH / 1 µF
IIIC (circuito di corrente misto): Max. induttività esterna L_o / Max. capacità esterna C_o	100 mH / 1 µF
IIC (circuito di corrente misto): Max. induttività esterna L_o / Max. capacità esterna C_o	100 mH / 500 nF, 50 mH / 570 nF, 5 mH / 590 nF, 1 mH / 590 nF, 10 µH / 590 nF
I/IIB/IIA/IIIC (circuito di corrente misto): Max. induttività esterna L_o / Max. capacità esterna C_o	100 mH / 1 µF, 5 mH / 1 µF, 1 mH / 1 µF, 10 µH / 1 µF
I (circuito di corrente misto): Max. induttività esterna L_o / Max. capacità esterna C_o	100 mH / 1 µF

Segnalazione

Segnalazione stato	LED verde (tensione di alimentazione)
	LED giallo (stato di funzionamento / stato, si accende con circuito di commutazione in uscita attivo)
	LED rosso (guasto linea)

Dimensioni

Larghezza	6,2 mm
Altezza	109,81 mm
Profondità	119,2 mm

Indicazioni materiale

Colore	grigio (RAL 7042)
Materiale custodia	PBT

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 85 °C
Umidità dell'aria consentita (esercizio)	5 % ... 95 % (senza condensa)
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione di isolamento nominale	300 V_eff (Ingresso/uscita, alimentazione)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione di isolamento nominale	300 V_eff (Ingresso/uscita, alimentazione)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione di isolamento nominale	150 V_eff (Ingresso/uscita, alimentazione)
isolamento	isolamento doppio/rinforzato
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione di isolamento nominale	50 V_eff (Uscita/alimentazione)
isolamento	Isolamento di base
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione di isolamento nominale	50 V_eff (Uscita/alimentazione)
isolamento	Isolamento di base
Campo di impiego ad alta quota (IEC/EN 61010-1)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione di isolamento nominale	50 V_eff (Uscita/alimentazione)
isolamento	Isolamento di base
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione massima di sicurezza U_m	121 V AC
Tensione massima di sicurezza U_m		110 V DC
Tensione di isolamento nominale	150 V_eff (Ingresso/uscita, alimentazione)
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione massima di sicurezza U_m	33 V AC/DC
Tensione di isolamento nominale	60 V_eff (Ingresso/uscita, alimentazione)
Campo di impiego ad alta quota (IEC/EN 60079-11)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione massima di sicurezza U_m	33 V AC/DC
Tensione di isolamento nominale	60 V_eff (Ingresso/uscita, alimentazione)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 2000 m ... 3000 m
Temperatura ambiente (esercizio)	-40 °C ... 63 °C
Tensione di isolamento nominale	162 V_eff (Ingresso/uscita, alimentazione)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 3000 m ... 4000 m
Temperatura ambiente (esercizio)	-40 °C ... 56 °C
Tensione di isolamento nominale	60 V_eff (Ingresso/uscita, alimentazione)
Campo di impiego ad alta quota (IEC/EN 60079-7)
Gamma di altezze	> 4000 m ... 5000 m
Temperatura ambiente (esercizio)	-40 °C ... 49 °C
Tensione di isolamento nominale	60 V_eff (Ingresso/uscita, alimentazione)

Omologazioni

CE
Certificato	Conformità CE
ATEX
Siglatura	 II (1) G [Ex ia Ga] IIC
		 II (1) D [Ex ia Da] IIIC
		 II 3 (1) G Ex ec [ia Ga] IIC T4 Gc
		 I (M1) [Ex ia Ma] I
Certificato	IBExU 21 ATEX 1061 X
IECEx
Siglatura	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
		[Ex ia Ma] I
Certificato	IECEx IBE 21.0022 X
CCC / China-Ex
Siglatura	[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificato	2023122316116235
UL, USA / Canada
Siglatura	UL 61010-2-201 Listed
		Class I, Div. 1, Groups A, B, C, D
		Class II, Div. 1, Groups E, F, G
		Class III, Div. 1
		Class I, Zone 0, 1, 2, Groups IIC, IIB, IIA
		Class I, Div. 2, Groups A, B, C, D T4
		Class I, Zone 2
		AEx ec [ia Ga] IIC T4 Gc; AEx ec [ia IIIC Da] IIC T4 Gc
		Ex ec [ia Ga] IIC T4 Gc X; Ex ec [ia IIIC Da] IIC T4 Gc X
		Class I, Zone 0, [AEx ia Ga] IIC, [Ex ia Ga] IIC X
		Class I, Zone 20, [AEx ia Da] IIIC, [Ex ia Da] IIIC X
Certificato	, C.D.-No 097285872
UL, USA / Canada
Siglatura	UL 61010-2-201 Listed
Certificato	, C.D.-No 097285872
Omologazione per settore navale
Certificato	DNV TAA00003FZ
Safety Integrity Level (SIL, IEC 61508)
Siglatura	3
INMETRO
Siglatura	[Ex ia Ma] I
		[Ex ia Ga] IIC
		[Ex ia Da] IIIC
		Ex ec [ia Ga] IIC T4 Gc
Certificato	DNV 23.0188 X
Dati cantieristica navale
Temperature	B
Humidity	B
Vibrazione	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Dati EMC

Compatibilità elettromagnetica	Collaudato secondo le seguenti norme e prescrizioni: EN 61326-1 Uso in ambiente industriale, NAMUR NE 21
Immunità ai disturbi	EN 61000-6-2
	EN 61326-3-2
Emissione di disturbi
Norme/Disposizioni	EN 61000-6-4

Normative e prescrizioni

GB Standard
Norme/Disposizioni	GB/T 3836.1
	GB/T 3836.3
	GB/T 3836.4

Montaggio

Posizione d'installazione	a scelta

Dati commerciali

Codice articolo	1157857
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DK1223
Codice prodotto	DK1223
GTIN	4063151162436
Peso per pezzo (confezione inclusa)	115,2 g
Peso per pezzo (confezione esclusa)	115,2 g
Numero tariffa doganale	85365019
Paese di origine	DE

Classifiche

Omologazioni

Environmental product compliance

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
Avviso di sostanza candidata REACH (n. CAS)		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (n. CAS: 79-94-7)
SCIP	e3479f38-dfd4-4da8-be88-a97c69d02598

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

MINI MCR-EX-NAM-RO-PT - Isolatore galvanico

1157857

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Functional Safety

cULus Listed

DNV

IECEx

ATEX

CCC

cULus Listed

cULus Listed

INMETRO

Prodotti compatibili

Alimentazione, ricarica e protezione

Automazione

Collegamento

Commutazione, misurazione e monitoraggio

Siglatura, montaggio e installazione

MINI MCR-EX-NAM-RO-PT - Isolatore galvanico 1157857

Dettagli prodotto

ECLASS

ETIM

UNSPSC

Prodotti compatibili

ME 6,2 TBUS-2 1,5/5-ST-3,81 GY - Connettore bus per guide DIN 2695439

ME 6,2 TBUS-2 1,5/5-ST-3,81 GN - Connettore bus per guide DIN 2869728

MCR-DP - Piastra di separazione 1430594

MINI MCR-2-V8-FLK 16 - Adattatore di sistema 2901993

MINI MCR-2-V8-MOD-RTU - Modulo di comunicazione 2905634

MINI MCR-2-V8-MOD-TCP - Modulo di comunicazione 2905635

MINI MCR-2-V8-PB-DP - Modulo di comunicazione 2905636

MINI MCR-2-V8-PN - Modulo di comunicazione 2905637

UCT-EM (30X5) - Codificatore per supporti finali 0801505

UCT-EM (30X5) CUS - Codificatore per supporti finali 0801589

SK 5,0 WH:REEL - Strisce di siglatura 0805221

UC-EMLP (15X5) - Targhetta in plastica 0819301

UC-EMLP (15X5) YE - Targhetta in plastica 0822615

UC-EMLP (15X5) CUS - Targhetta in plastica 0824550

UC-EMLP (15X5) YE CUS - Targhetta in plastica 0824551

UC-EMLP (15X5) SR - Targhetta in plastica 0828095

UC-EMLP (15X5) SR CUS - Targhetta in plastica 0828099

US-EMLP (15X5) - Targhetta in plastica 0828790

US-EMLP (15X5) YE - Targhetta in plastica 0828873

US-EMLP (15X5) SR - Targhetta in plastica 0828874

US-EMLP (15X5) CUS - Targhetta in plastica 0830076

US-EMLP (15X5) YE CUS - Targhetta in plastica 0830077

US-EMLP (15X5) SR CUS - Targhetta in plastica 0830078

UCT-EM (30X5) YE - Codificatore per supporti finali 0830340

UCT-EM (30X5) YE CUS - Codificatore per supporti finali 0830348

MINI MCR-2-PTB - Morsetto di alimentazione 2902066

MINI MCR-2-PTB-PT - Morsetto di alimentazione 2902067

QUINT4-SYS-PS/1AC/24DC/2.5/SC - Alimentatore 2904614

MINI MCR-2-FM-RC - Modulo di controllo 2904504

MINI MCR-2-FM-RC-PT - Modulo di controllo 2904508

SZS 0,6X3,5 - Cacciavite 1205053

MINI MCR-EX-NAM-RO-PT - Isolatore galvanico

1157857
