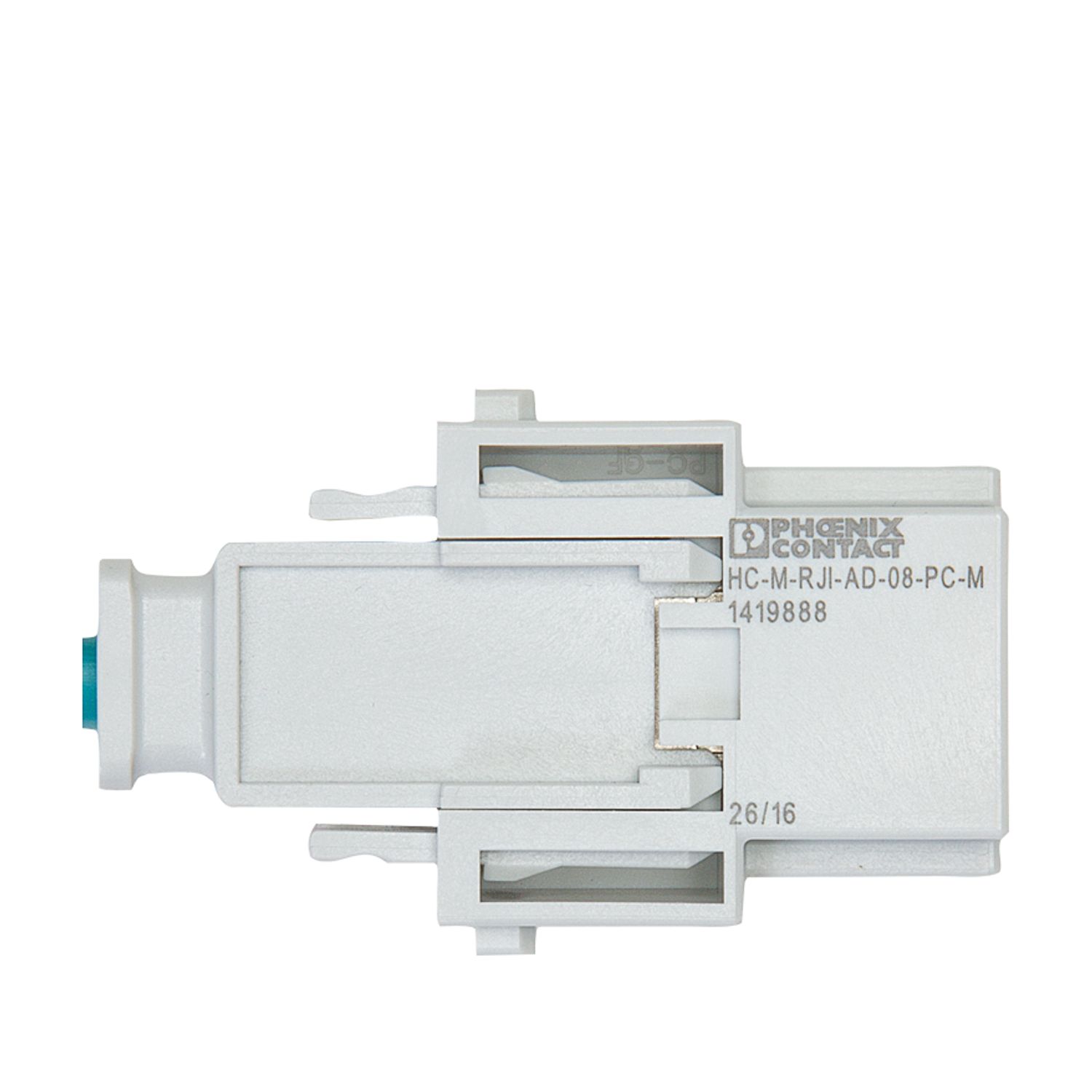

HC-M-RJI-AD-08-PC-M
-
Modulo portacontatti
1419888

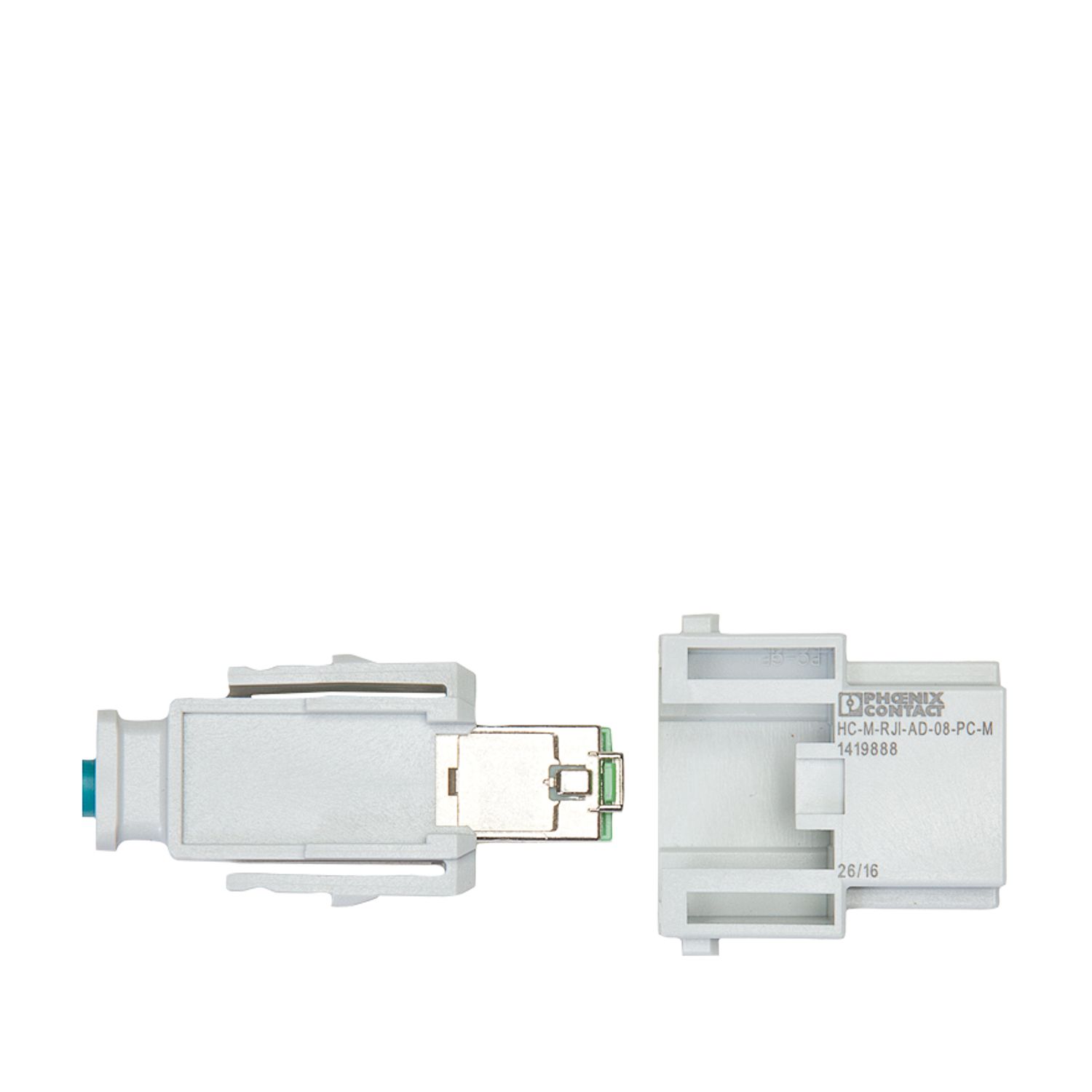

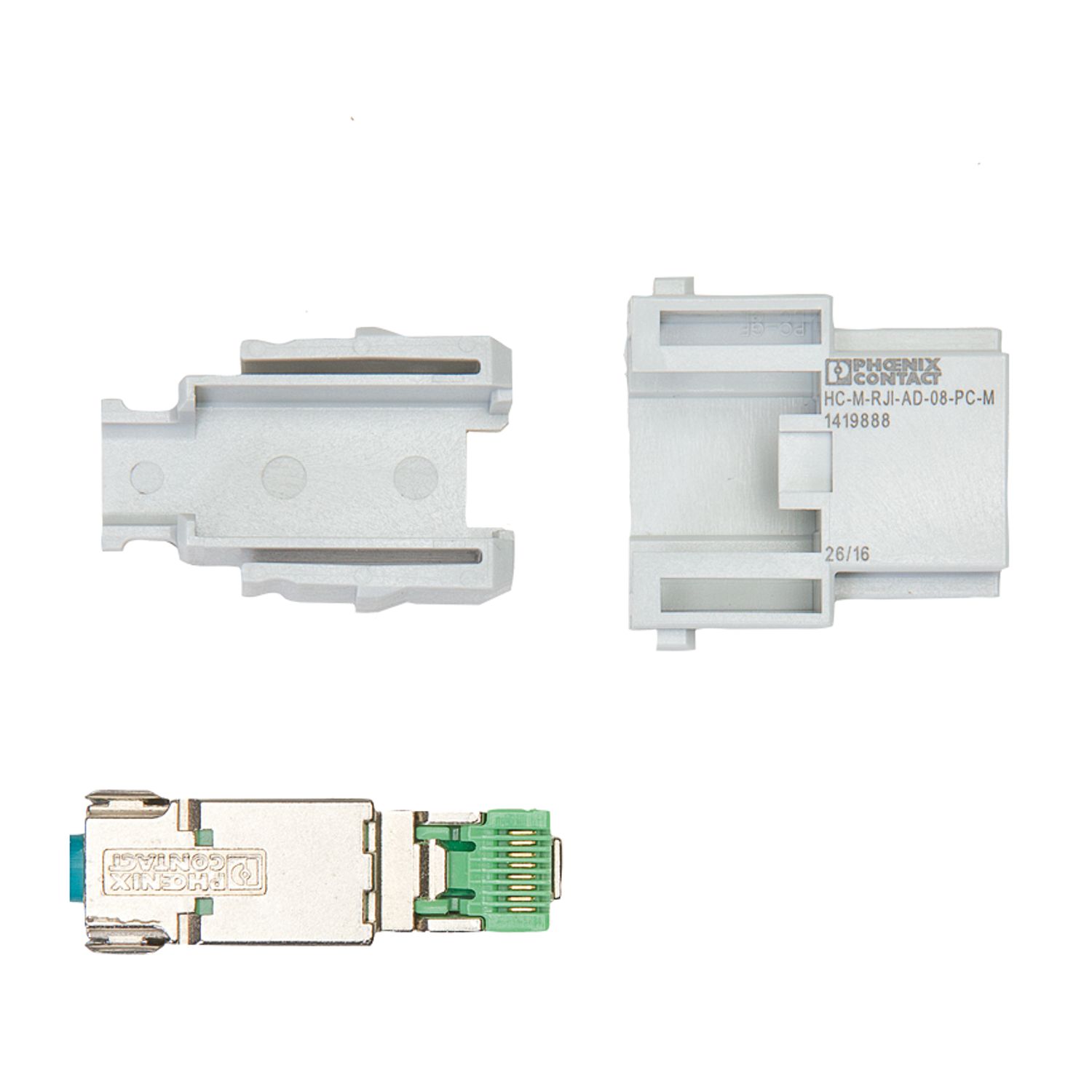

Modulo di inserimento contatti, adattatore per connettore RJ45; i connettori RJ45 corrispondenti sono disponibili nell'elenco degli accessori
Dettagli prodotto
| Note generali | I connettori RJ45 adatti sono indicati nell'elenco accessori |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Tipo di prodotto | Inserto portacontatti modulare |
| Serie | HC-M-RJ45 |
| Applicazione | Dati |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Piano d'inserimento | RJ45 |
| Numerazione contatto | 1 - 8 |
| Numero uscite cavi | 1 |
| Numero di punti di connessione modulo | 1 |
| Esecuzione | RJ45 |
| Schermato | sì |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |

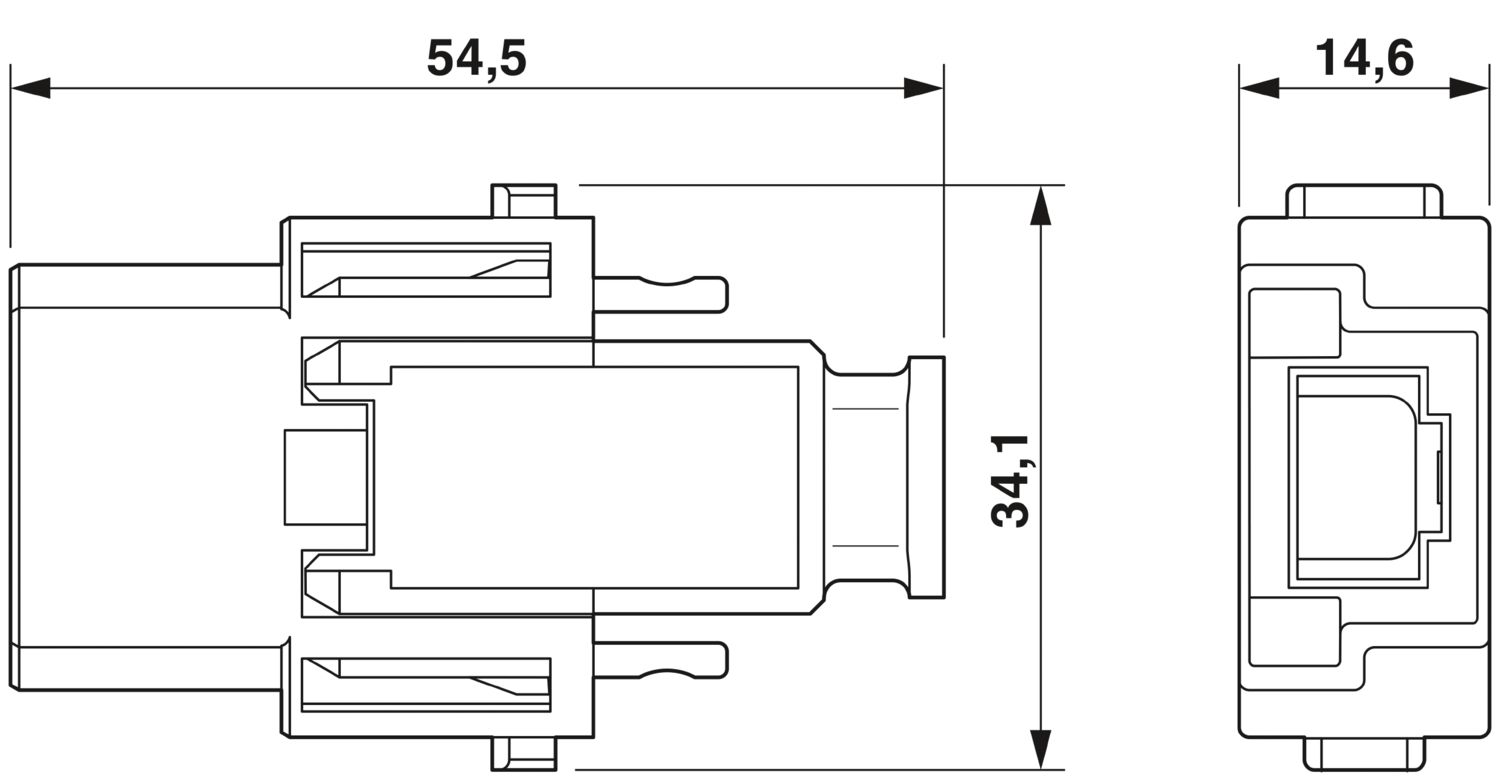

| Disegno quotato |
|
| Larghezza | 34,2 mm |
| Altezza | 54,5 mm |
| Lunghezza | 14,6 mm |
| Caratteristiche meccaniche | |
| Altezza custodia minima | 72 mm |
| Tensione di dimensionamento (III/3) | 48 V |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Corrente nominale | 1 A |
| Caratteristiche di trasmissione (categoria) | CAT5e |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Au |
| Materiale inserto portacontatti | PC |
| Norme / Disposizioni | PC |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Controllo | |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
