UL Recognized
ID omologazione: E118976| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 80 A | - 6 |
HC-K 4/0-EBUS
-
Inserto contatti
1679427
Inserto contatti, numero poli: 4+PE, dimensioni: B16, contatti di potenza: 4, contatti di comando: 0, Femmina, Connessione a vite, 830 V, 80 A, 1,5 mm2 ... 16 mm2, applicazione: Potenza
Dettagli prodotto
| Note generali | Per custodia HEAVYCON-ADVANCE serie B16 e custodia HEAVYCON serie B16 e B32 |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| Utilizzare capocorda (le connessioni a vite sono senza protezione del filo) |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-K |
| Applicazione | Potenza |
| Tipo | B16 |
| B32 | |
| Numero di poli | 4 |

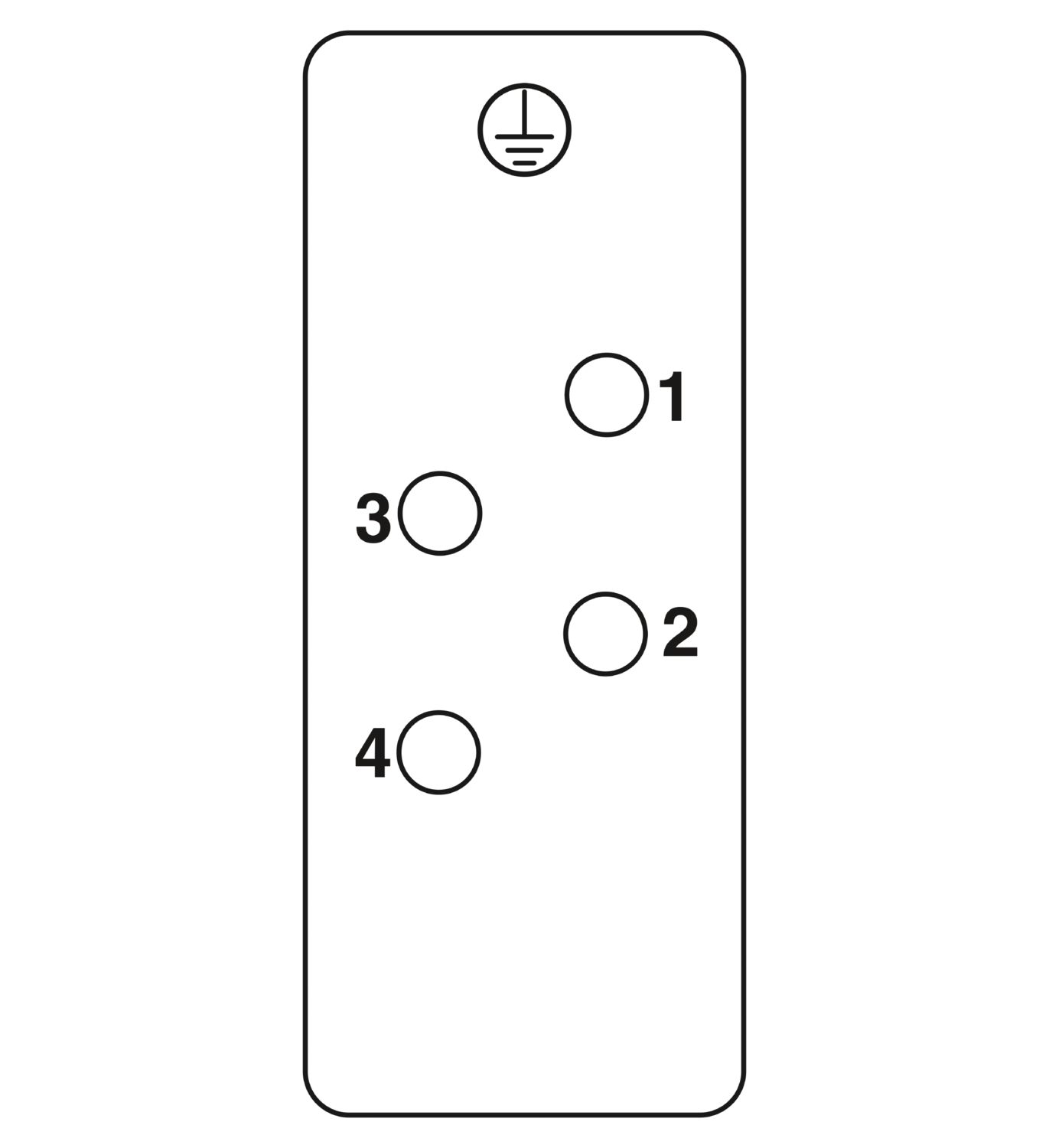

| Piano d'inserimento | 4+PE |
| Numerazione contatto | 1 - 4 |
| Numero contatti di potenza | 4 |
| Numero contatti di comando | 0 |
| Tipo contatto | tornito |
| Cacciavite | 0,8 x 4,5 mm (Contatti di potenza) |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |
|

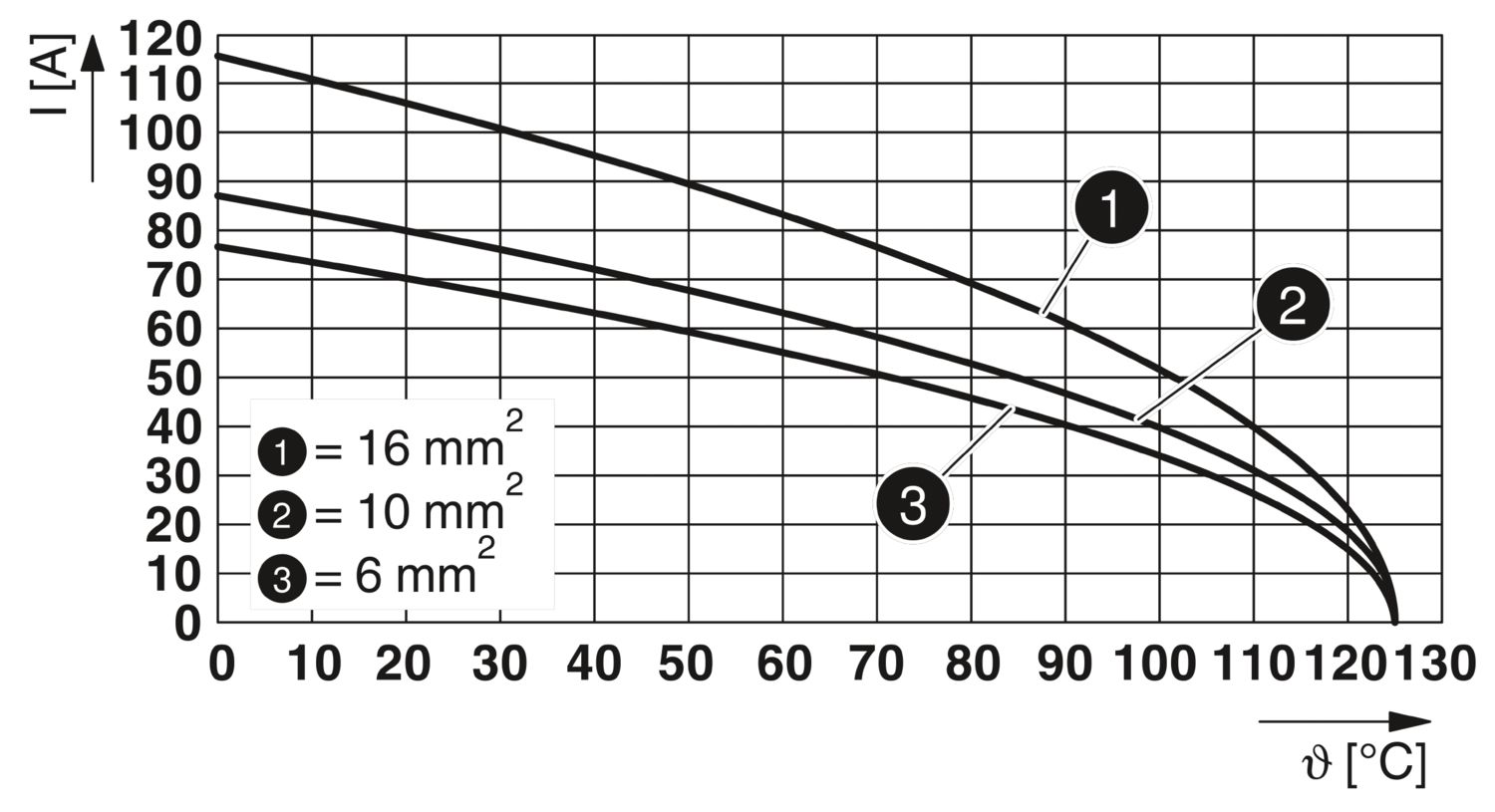

| Larghezza | 34 mm |
| Altezza | 44,2 mm |
| Lunghezza | 84,5 mm |
| Distanza fori orizzontale | 77,5 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 6 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione a vite (Contatti di potenza) |
| Connessione conduttori | |
| Sezione di collegamento | 1,5 mm² ... 16 mm² |
| Sezione di collegamento AWG | 16 ... 6 |
| Coppia di serraggio | 0,8 Nm ... 1,2 Nm (Sezione di collegamento conduttore di protezione con capocorda estensibile a 16 mm²) |
| 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) | |
| 3 Nm (4,0 mm² ... 16 mm²) | |
| 2 Nm (2,5 mm²) | |
| 1,2 Nm (1,5 mm²) | |
| Lunghezza di spelatura nei singoli conduttori | 14 mm |
| Lunghezza del tratto da spelare | 14 mm |
| Tensione di dimensionamento (III/3) | 830 V (Contatti di potenza) |
| Tensione impulsiva di dimensionamento | 8 kV (Contatti di potenza) |
| Corrente nominale | 80 A (Contatti di potenza) |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega Cu |
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PC |
| Materiale superficie di contatto, contatto di potenza | Ag |
| Norme / Disposizioni | PC |
| PC |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Controllo | |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL2) |
| PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R23 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) | |
I vantaggi
Resistente agli urti e alle vibrazioni secondo la norma DIN EN 61373
