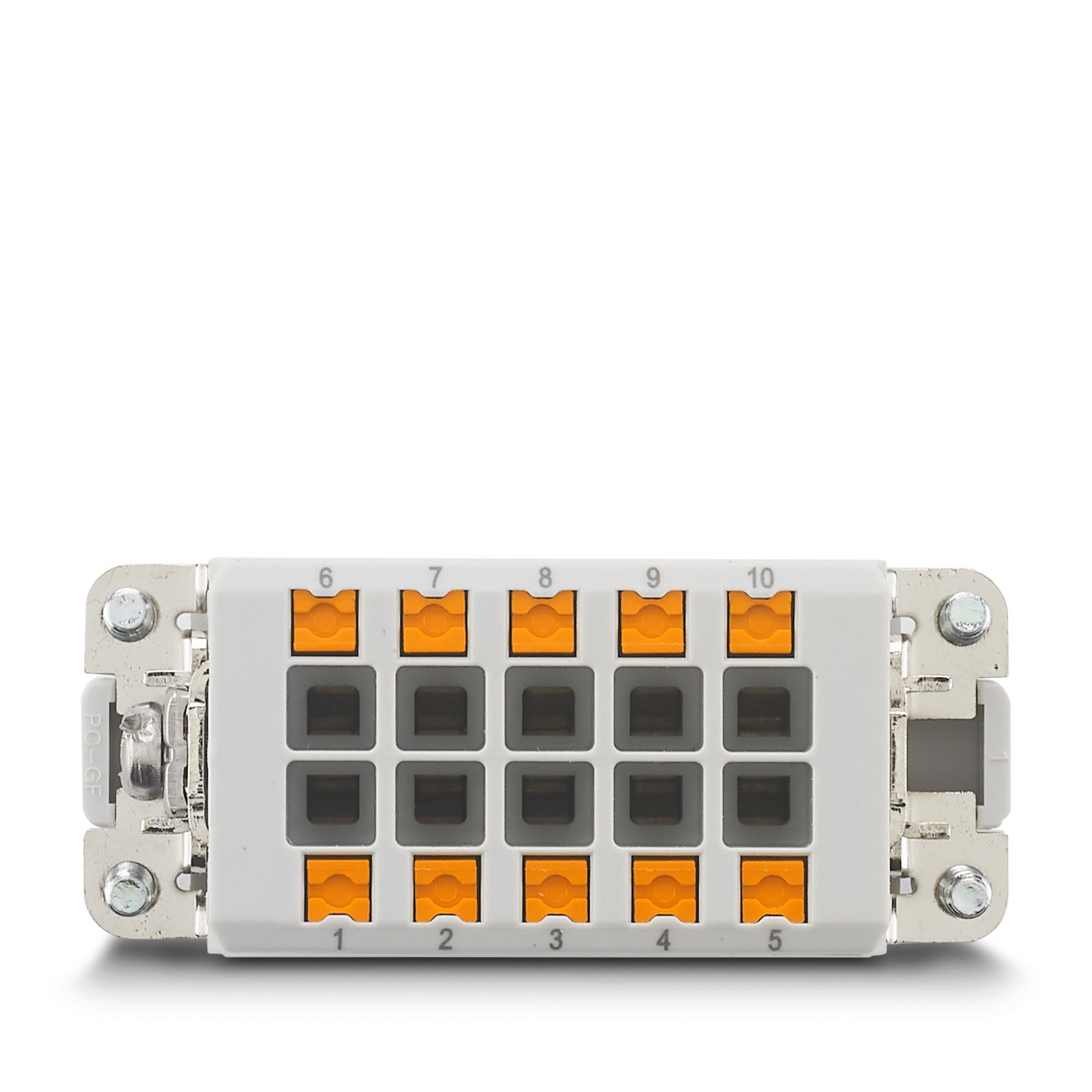

Inserto contatti, numero poli: 10+PE, dimensioni: D15, numero di connessioni per polo: 1, Femmina, Connessione Push-in, 250 V, 16 A, 0,14 mm2 ... 2,5 mm2
| Note generali | utilizzare solo conduttori flessibili con puntalini |
| Note generali | I connettori possono essere estratti solo in assenza di carico/tensione. |
| Note generali | Per custodia HEAVYCON serie D15 |
| Nota per il montaggio | L'uso prevede l'installazione in una custodia con grado di protezione IP54 o superiore |
| per profili di codifica in plastica: 4 pezzi |
| Tipo di prodotto | Inserto portacontatti a polo fisso |
| Serie | HC-A |
| Tipo | D15 |
| Numero di poli | 10 |

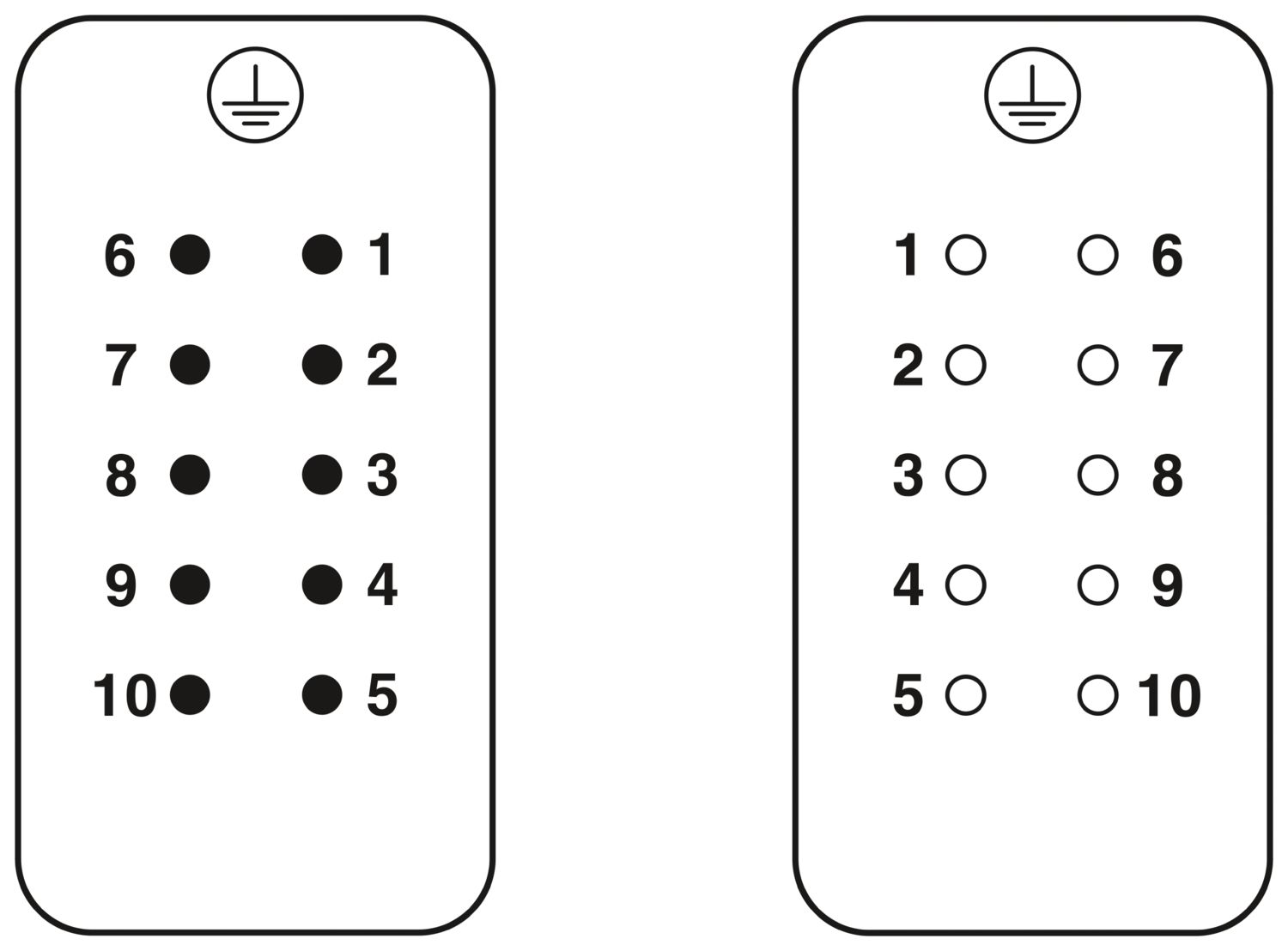

| Piano d'inserimento | 10+PE |
| Numerazione contatto | 1 - 10 |
| Numero di connessioni per polo | 1 |
| Tipo contatto | in rotolo |
| Cacciavite | 0,5 x 3,5 mm |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |

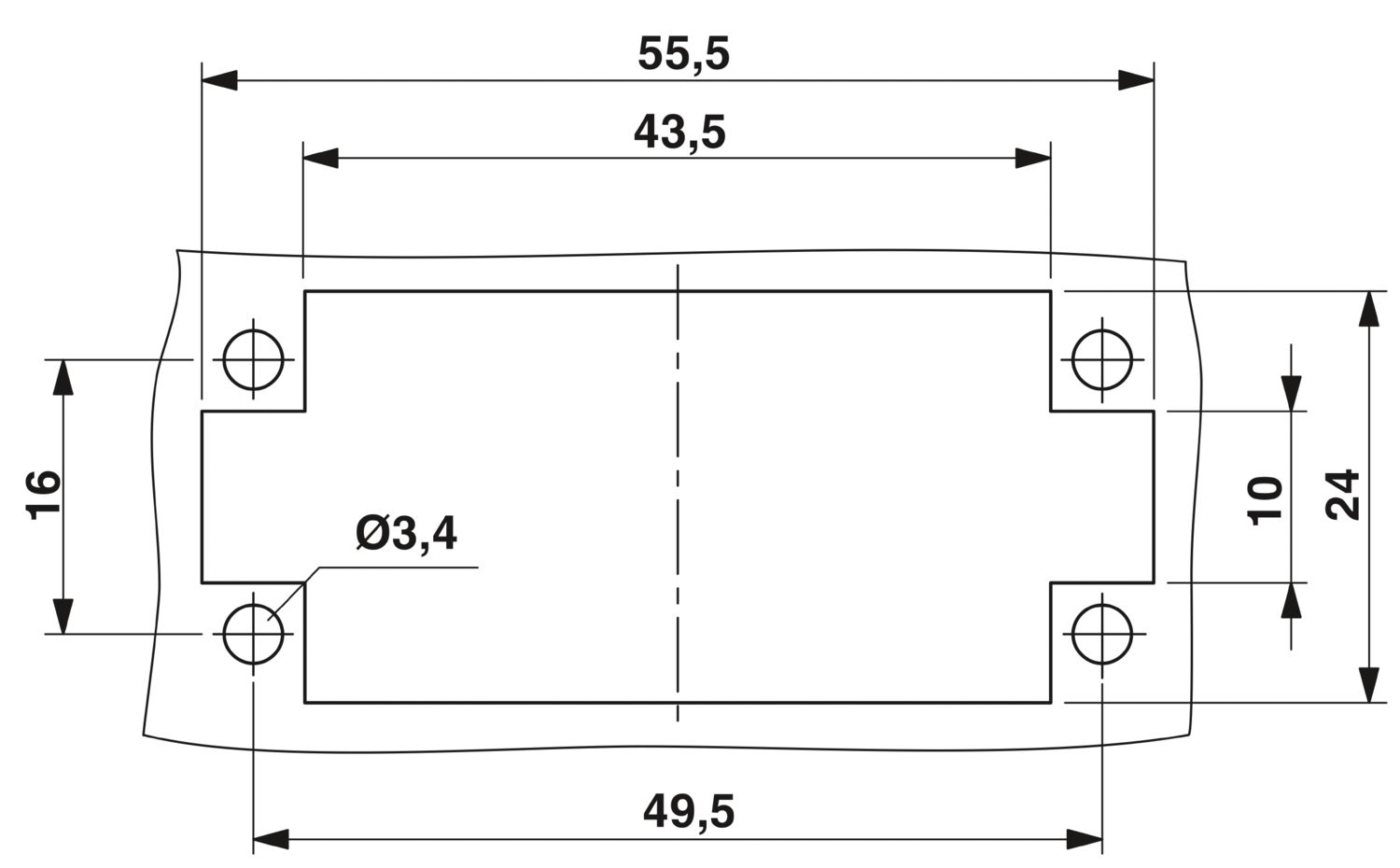

| Disegno quotato |
|

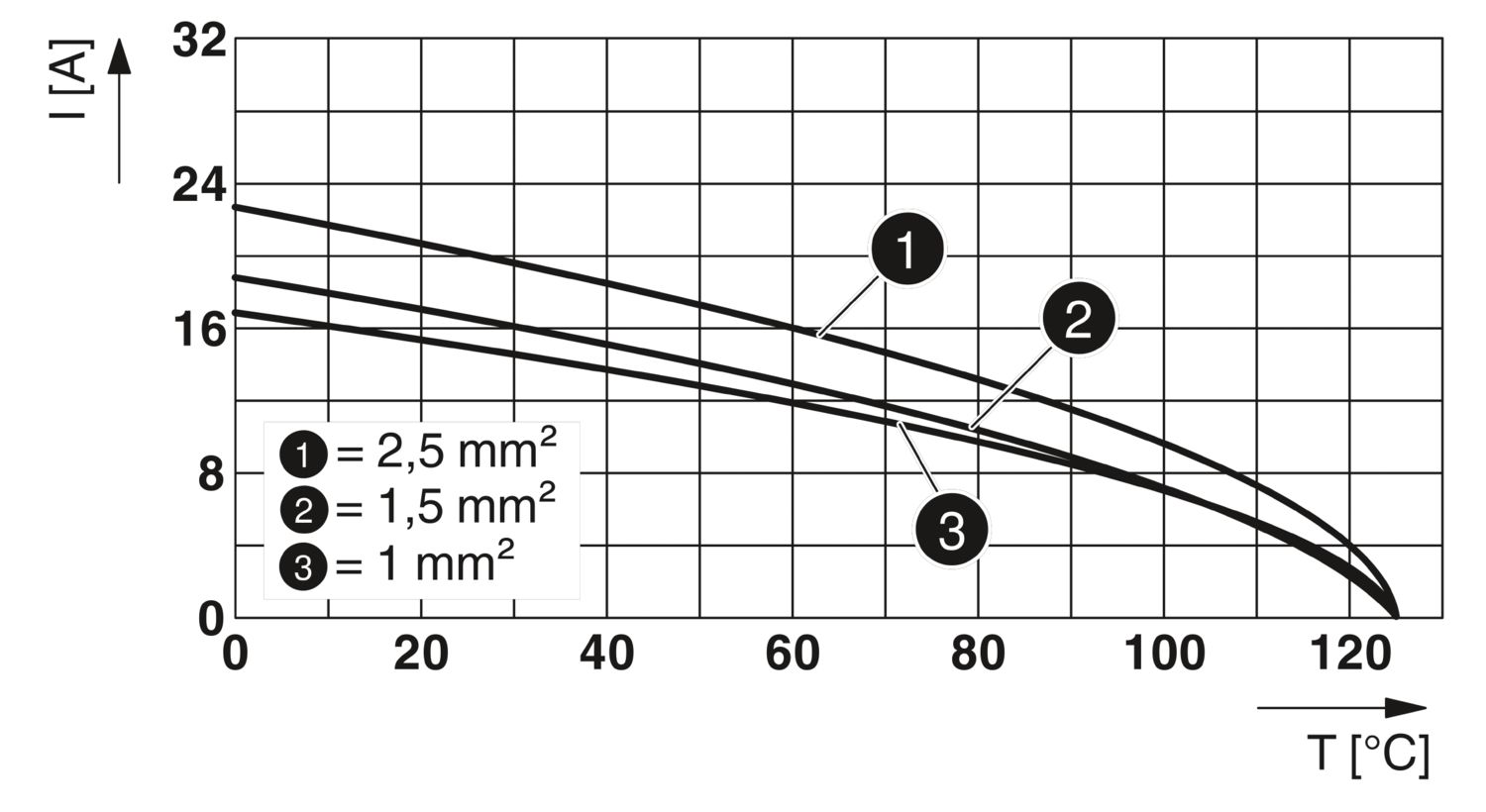

| Larghezza | 23 mm |
| Altezza | 34,1 mm |
| Lunghezza | 55,5 mm |
| Distanza fori orizzontale | 49,5 mm |
| Distanza fori verticale | 16 mm |
| Caratteristiche meccaniche | |
| Diametro contatto | 2,5 mm |
| Tecnologia di connessione | |
| Tecnica di connessione | Connessione Push-in |
| Numero di connessioni per polo | 1 |
| Connessione conduttori | |
| Sezione di collegamento | 0,14 mm² ... 2,5 mm² |
| Sezione di collegamento AWG | 26 ... 14 |
| Coppia di serraggio | 0,7 Nm ... 1 Nm (Connessione PE) |
| 0,5 Nm ... 0,8 Nm (Viti di fissaggio per il montaggio nella custodia HEAVYCON) | |
| Lunghezza di spelatura nei singoli conduttori | 8 mm |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento | 4 kV |
| 4 kV | |
| Corrente nominale | 16 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 500 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale contatto | Lega di rame |
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PC |
| Norme / Disposizioni | PC |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C (incluso il surriscaldamento) |
| Controllo | |
| Norme/disposizioni | PC: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 14 A | - 14 |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 17 A | - 14 |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 600 V | 16 A |
