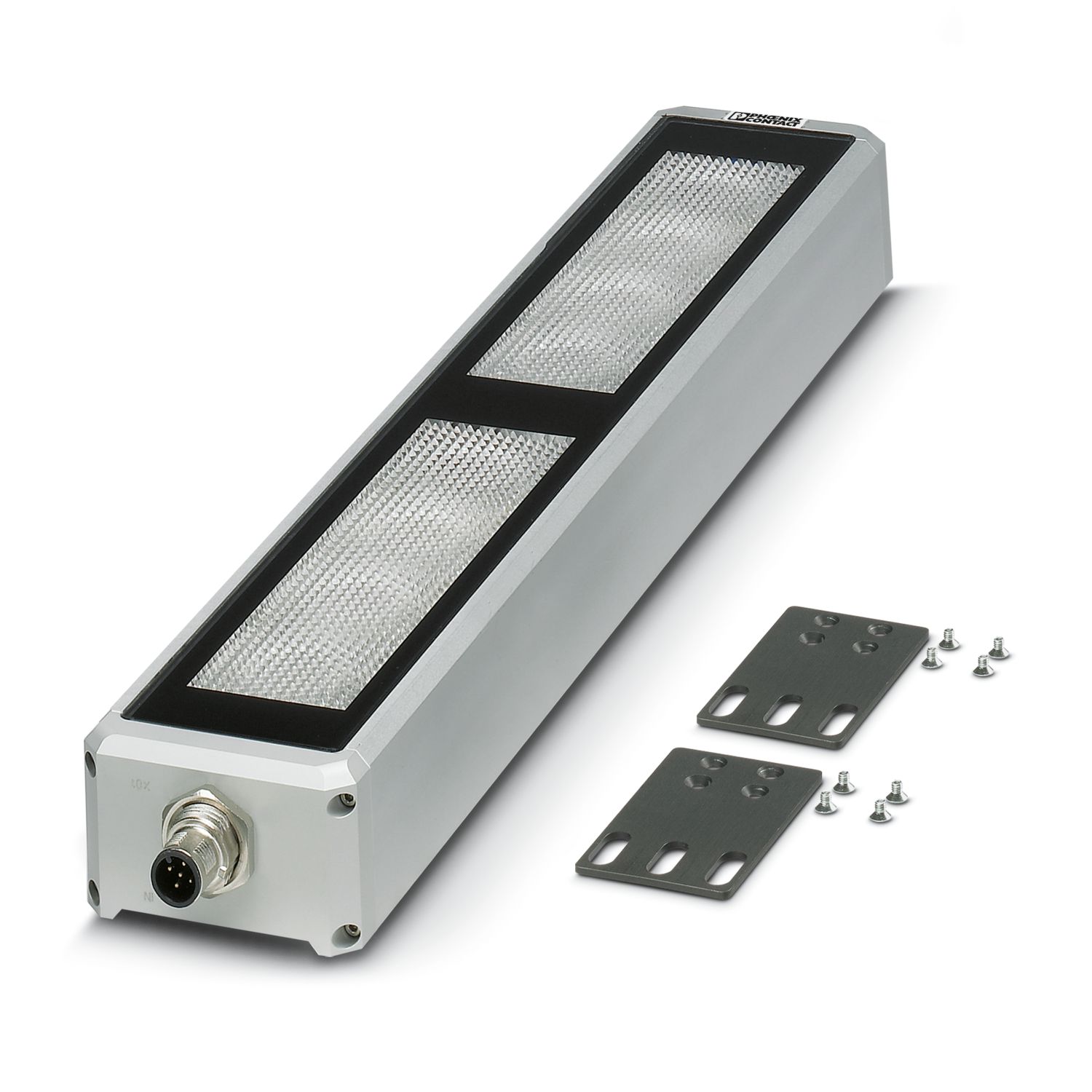

PLD M 360 W-100 365 - Illuminazione macchine a LED - 2701693

Tipo di prodotto	Illuminazione macchine
Applicazione	Macchina
	Macchina utensili
Posizione d'installazione	a scelta
Caratteristiche particolari	collegabile in serie
	Variazione della luce
	Modalità lampo
	Resistente a lubrificanti e refrigeranti

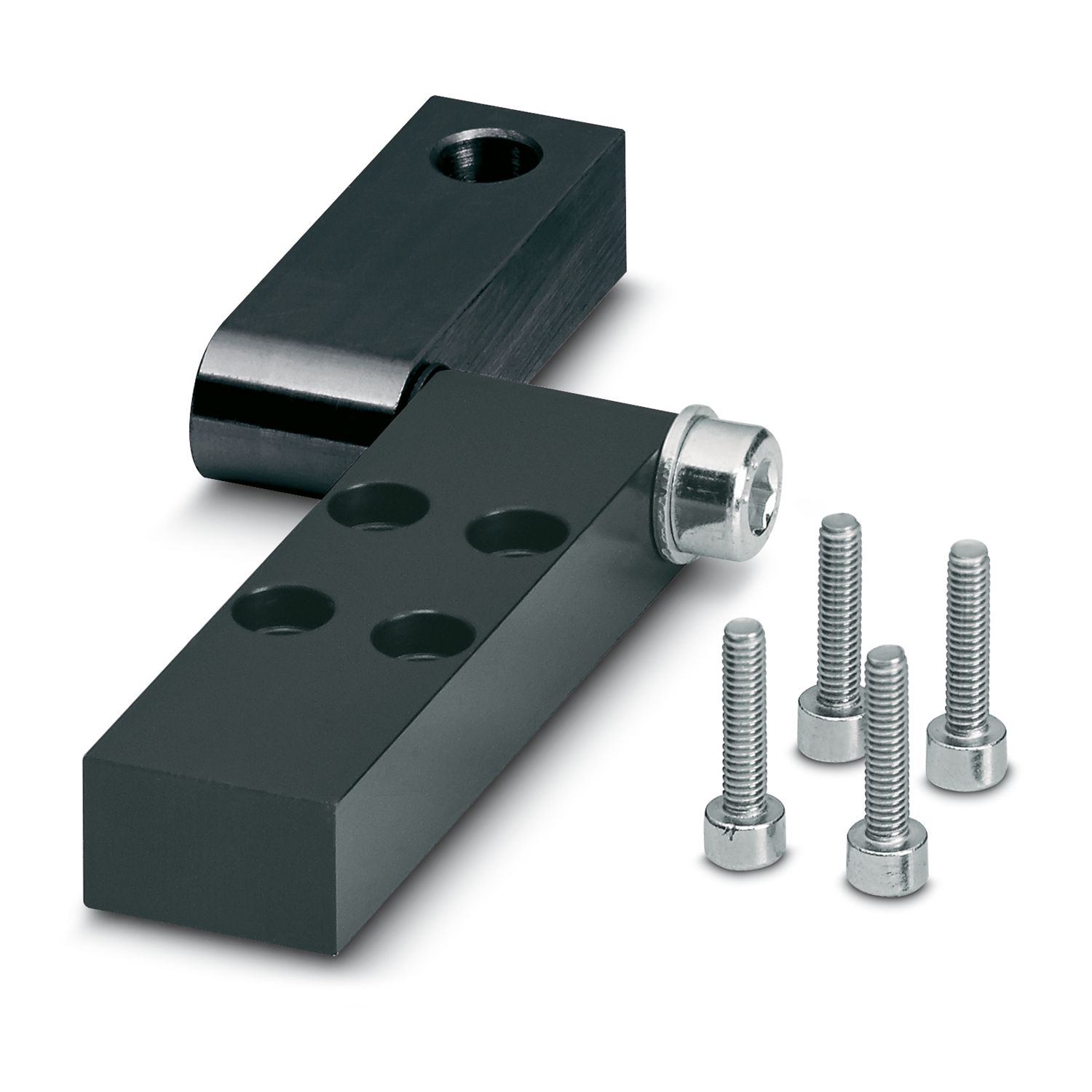

	inclusi accessori di montaggio
Colore illuminazione	bianco neutro

Potenza dissipata massima in condizioni nominali	18 W
Alimentazione: Elettronica del modulo
Tecnica di connessione	Connettore M12
Collegamento	Connettore M12, codifica A
Numero di poli	5
Tensione di alimentazione	24 V DC
Range tensione di alimentazione	19,2 V DC ... 28,8 V DC
Corrente assorbita	tip. 0,75 A (con 24 V DC)
Potenza assorbita	tip. 18 W

Collegamento	Connettore M12, codifica A

Proprietà illuminazione
Tipo di lampada	LED
Numero LED	8
Colore illuminazione	bianco neutro
Temperatura di colore	5000 K ±5 %
Indice di resa cromatica	Ra ≥ 80
Flusso luminoso	930 lm
Intensità illuminazione	max. 1675 lx (Distanza 50 cm)
	max. 450 lx (Distanza 1 m)
Intensità luce	max. 480 Cd
Intensità illuminazione media	615 lx (Campo di misura 1 m x 1 m con distanza 50 cm)
Regolabile	mediante segnale PWM
Angolo di diffusione	100 °

Larghezza	60 mm
Altezza	35 mm
Lunghezza	365 mm
Nota sulle dimensioni	Indicazione lunghezza senza connettore da incasso M12

Colore	argento
Materiale ()	Alluminio anodizzato (Corpo della lampada)
	Acrile satinato (Coprilampada)
Materiale	Alluminio anodizzato
	Vetro stratificato di sicurezza (VSG)

Condizioni ambientali
Temperatura ambiente (esercizio)	-25 °C ... 60 °C
Grado di protezione	IP67
Pressione aria (funzionamento)	70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Pressione aria (trasporto e stoccaggio)	70 kPa ... 106 kPa (fino a 3000 m s.l.m.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 85 °C
Umidità dell'aria consentita (esercizio)	95 % (senza condensa)

Classe di protezione	III (IEC 61140, EN 61140, VDE 0140-1)

Tipo di montaggio	Montaggio a vite
Posizione d'installazione	a scelta

Codice articolo	2701693
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice vendita	DRL223
Codice prodotto	DRL223
Pagina del catalogo	Pagina 13 (C-8-2015)
GTIN	4046356783392
Peso per pezzo (confezione inclusa)	1.155,9 g
Peso per pezzo (confezione esclusa)	1.150 g
Numero tariffa doganale	94054239
Paese di origine	DE

I vantaggi

Segnalazione guasto mediante uscita digitale

Protezione contro l'inversione di polarità, tensione di alimentazione troppo elevata e sovratemperatura

Due ingressi PWM per regolazione luminosa ed esercizio lampeggiante

Il vetro temprato di sicurezza ne permette l'impiego anche in ambienti con potenziali sollecitazioni meccaniche

Particolarmente economica grazie alla tecnologia LED ad alta efficienza energetica e almeno 50000 ore di vita elettrica dei LED

Collegabili in serie mediante cavi sensore/attuatore con bloccaggio rapido M12 SPEEDCON

Illuminazione omogenea e non abbagliante grazie all'ottica innovativa
