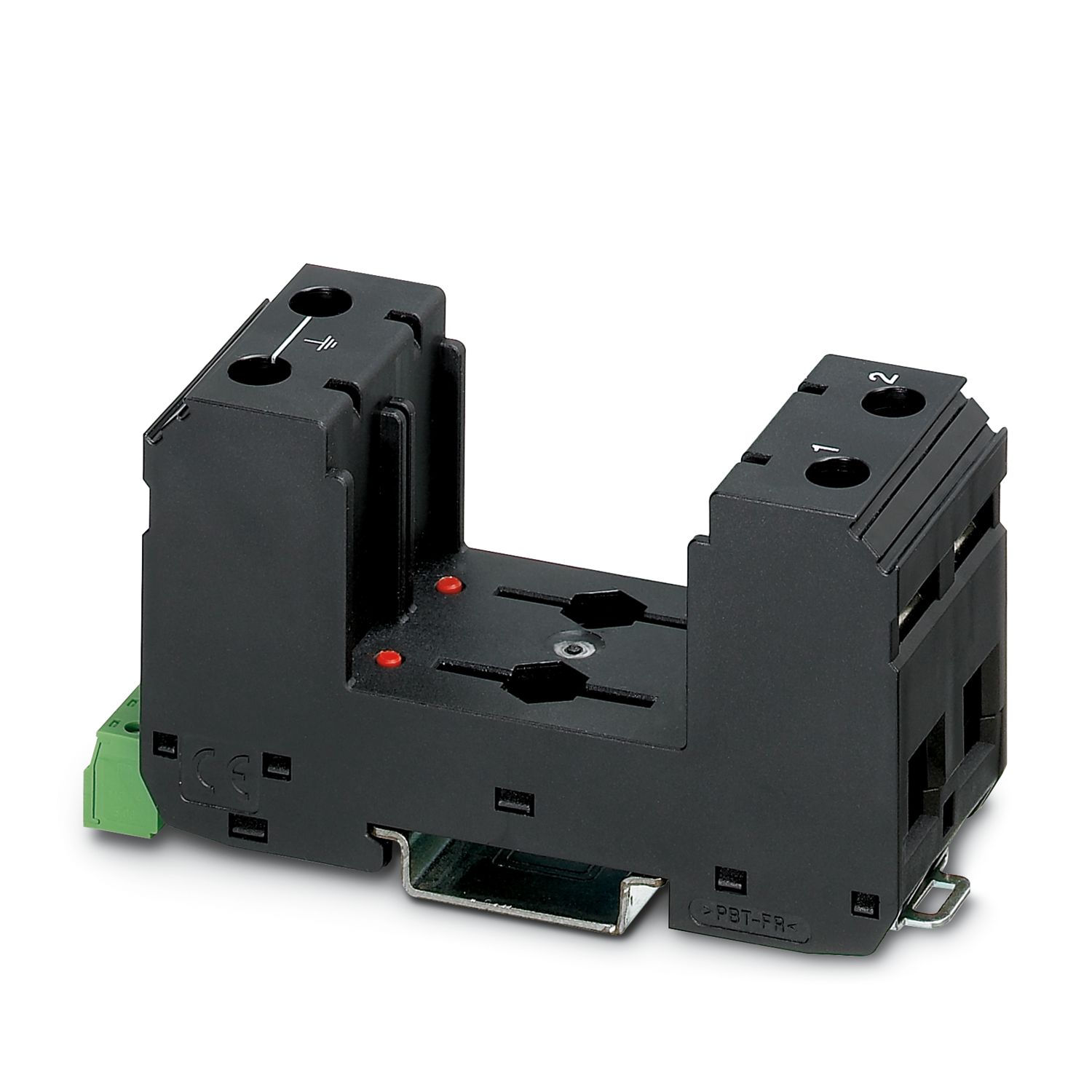

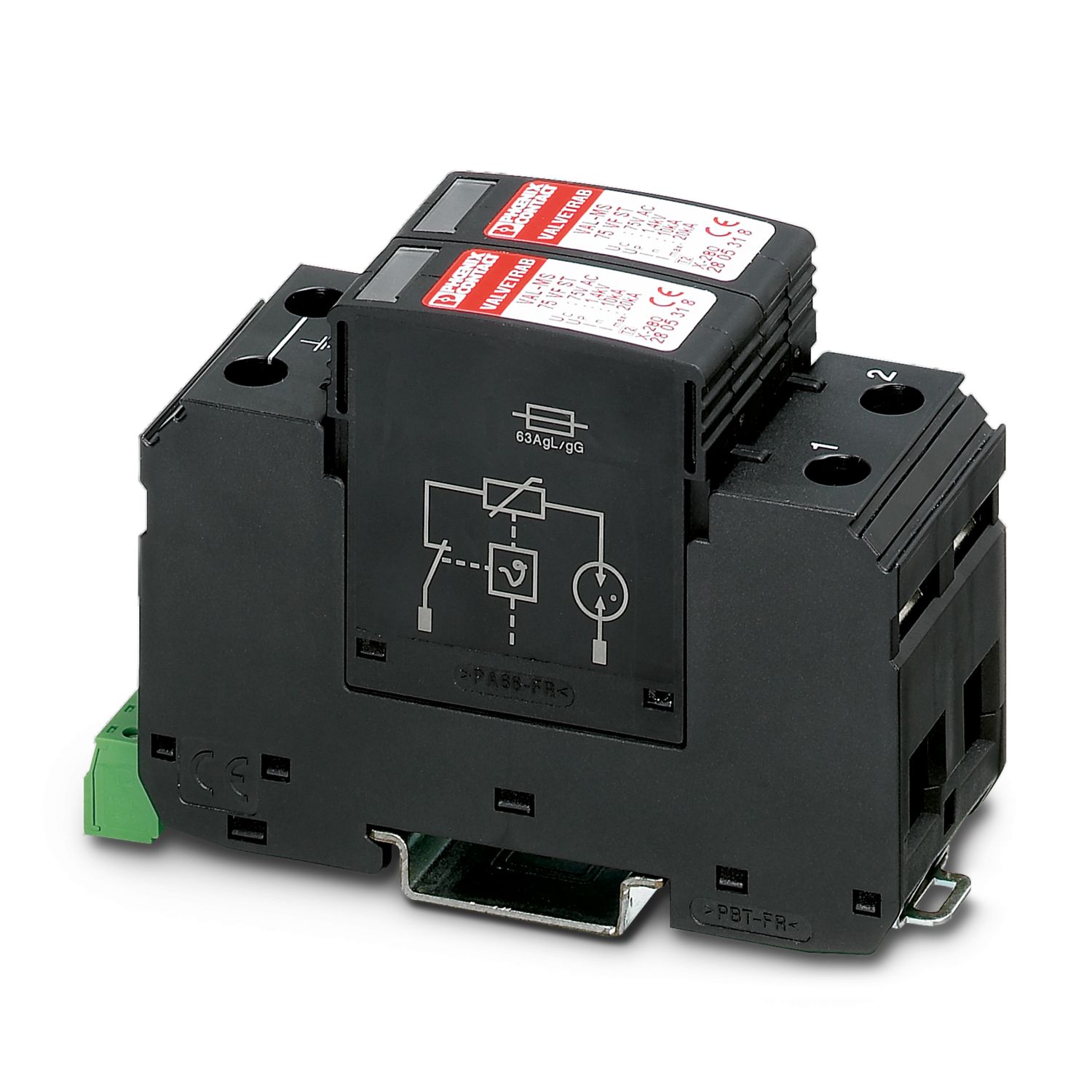

VAL-MS/2+0-BE/FM/S2
-
Elemento base protezione contro la sovratensione tipo 2
2800246
Elemento base per scaricatori tipo 2 della serie VALVETRAB MS con contatto FM. Versione per alimentazioni bifase con potenziale di riferimento comune.
Per il suo funzionamento questo prodotto necessita di altri prodotti.

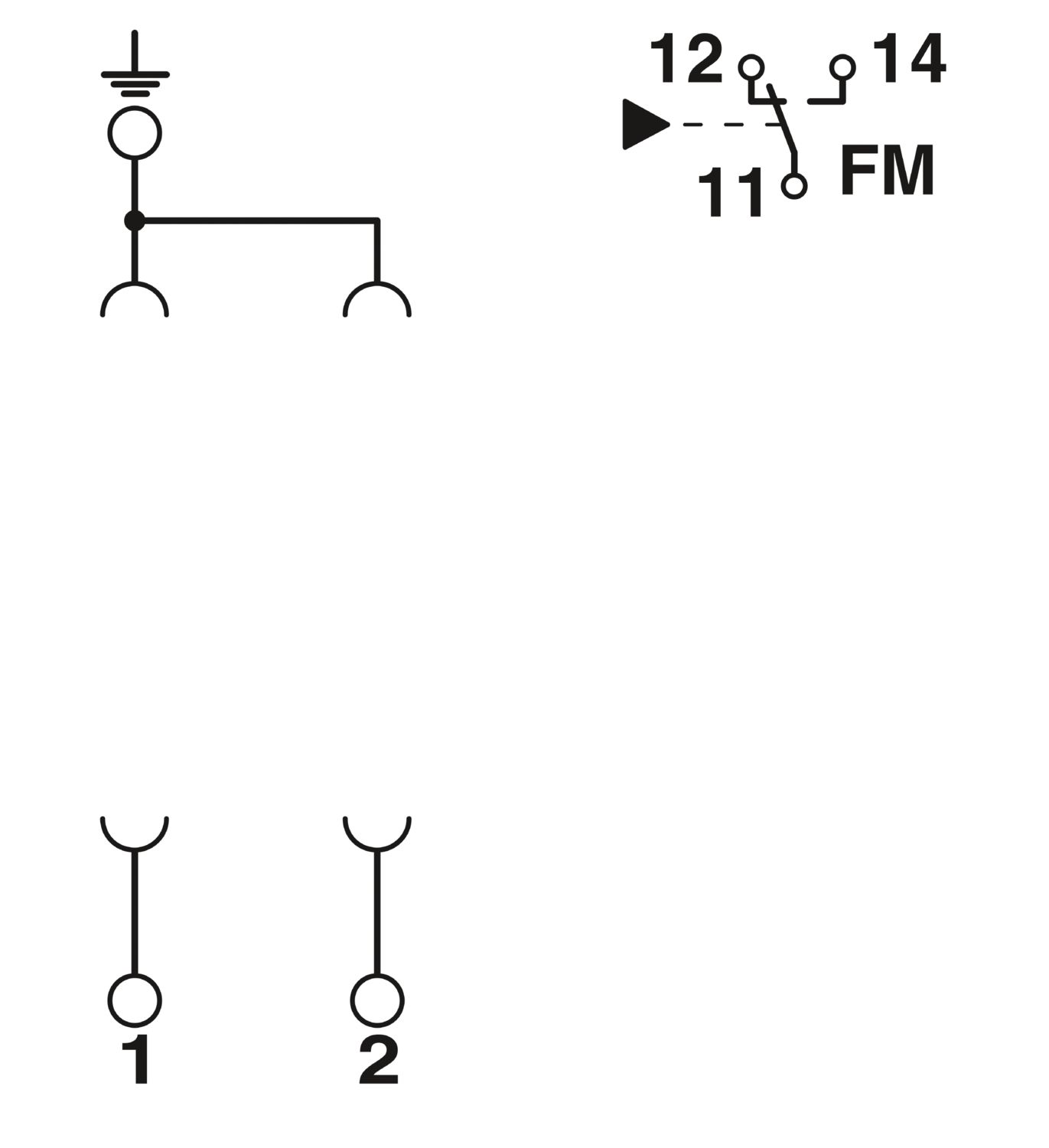

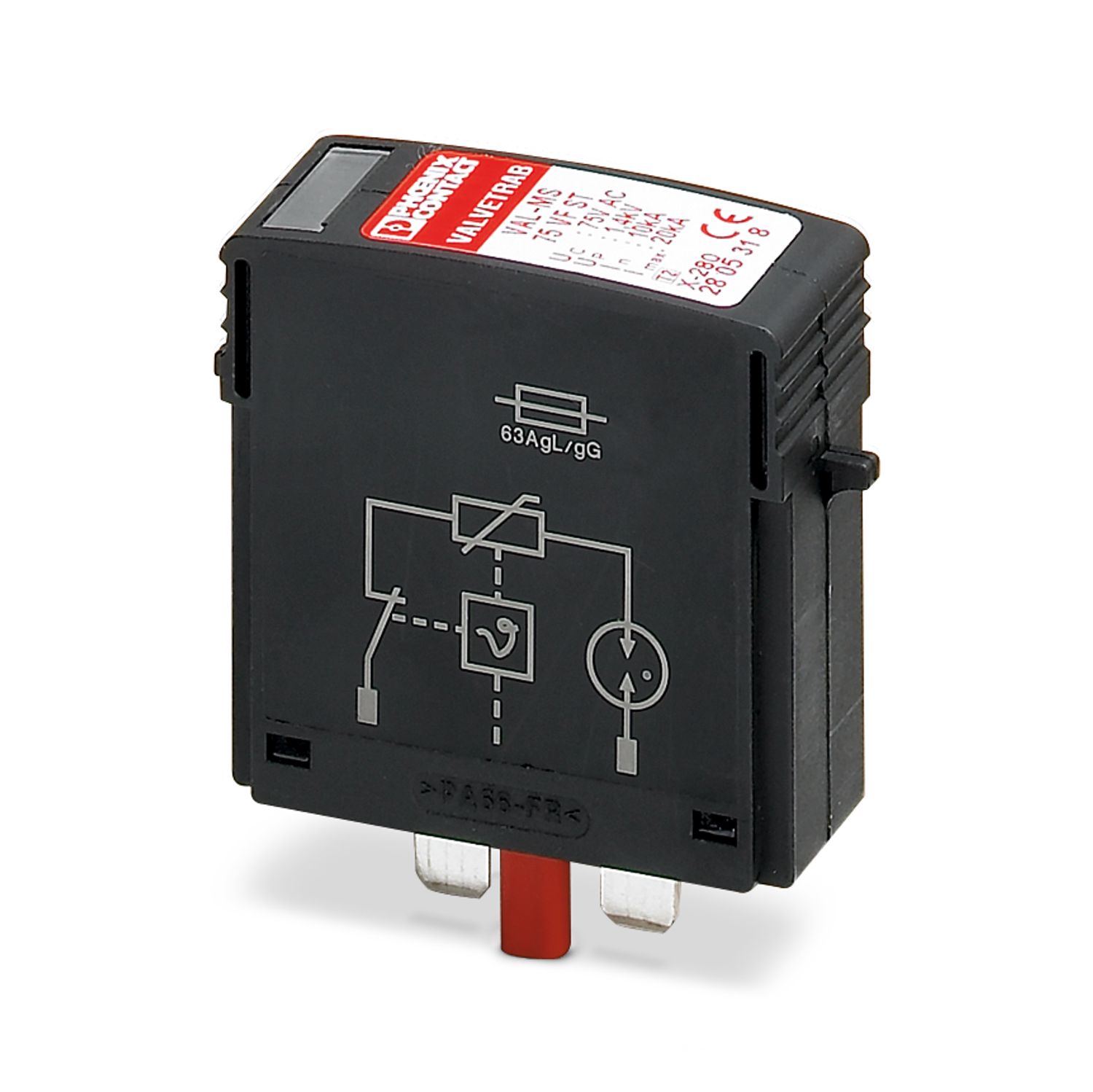

Accessori necessari
Dettagli prodotto
| Tipo di prodotto | Elemento base |
| Famiglia di prodotti | VALVETRAB MS |
| Classe di prova IEC | II |
| T2 | |
| Tipo EN | T2 |
| Tipo | Elemento base, montaggio su guida DIN |
| Numero di poli | 2 |
| Segnalazione protezione contro le sovratensioni guasta | Contatto FM |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado di inquinamento | 2 |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Indicazione/segnalazione a distanza | |
| Denominazione collegamento | Contatto FM |
| Funzione di inserzione | Contatti di scambio |
| Tensione di esercizio | 5 V AC ... 250 V AC |
| 30 V DC | |
| Corrente d'esercizio | 5 mA AC ... 1,5 A AC |
| 1 A DC | |
| Collegamento | Connessione a vite |
| Filettatura | M5 |
| Coppia di serraggio | 3 Nm (1,5 mm² ... 16 mm²) |
| 4,5 Nm (25 mm² ... 35 mm²) | |
| Lunghezza del tratto da spelare | 16 mm |
| Sezione conduttore flessibile | 1,5 mm² ... 25 mm² |
| Sezione conduttore rigida | 1,5 mm² ... 35 mm² |
| Sezione conduttore AWG | 15 ... 2 |
| Collegamento | Capocorda a forcella |
| Sezione conduttore flessibile | 1,5 mm² ... 16 mm² |
| Contatto FM | |
| Collegamento | Attacco a vite/ ad innesto mediante COMBICON |
| Filettatura | M2 |
| Coppia di serraggio | 0,25 Nm |
| Lunghezza del tratto da spelare | 7 mm |
| Sezione conduttore flessibile | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore rigida | 0,14 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Disegno quotato |
|
| Larghezza | 35,6 mm |
| Altezza | 96,8 mm |
| Profondità | 51,5 mm (Con guida DIN da 7,5 mm) |
| Unità modulare | 2 TE |
| Colore | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V-0 |
| Valore CTI del materiale | 600 |
| Materiale isolante | PBT |
| Gruppo materiale | I |
| Materiale custodia | PBT |
| Dati meccanici | |
| Parete laterale aperta | No |
| Direzione di azione | 2L-GND |
| Frequenza nominale fN | 50 Hz (60 Hz) |
| Massima tensione permanente UC | 500 V AC |
| Corrente di carico nom. IL | 80 A |
| Resistenza ai corto circuiti ISCCR | 25 kA |
| Prefusibile massimo per cablaggio di tipo passante (V) | 80 A (gG) |
| Prefusibile massimo per cablaggio standard | 200 A (gG) |
| Condizioni ambientali | |
| Grado di protezione | IP20 (solo in caso di utilizzo di tutti i punti di connessione) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | ≤ 2000 m (s.l.m.) |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % |
| Urti (esercizio) | 25g (Semisinusoidale / 11 ms / 3x ±X, ±Y, ±Z) |
| Vibrazione (esercizio) | 5g (10 ... 500 Hz / 2,5 h / X, Y, Z) |
| Norme/disposizioni | IEC 61643-11 |
| Nota | 2011 |
| Norme/disposizioni | EN 61643-11 |
| Nota | 2012 |
| Tipo di montaggio | Guida di supporto: 35 mm |
