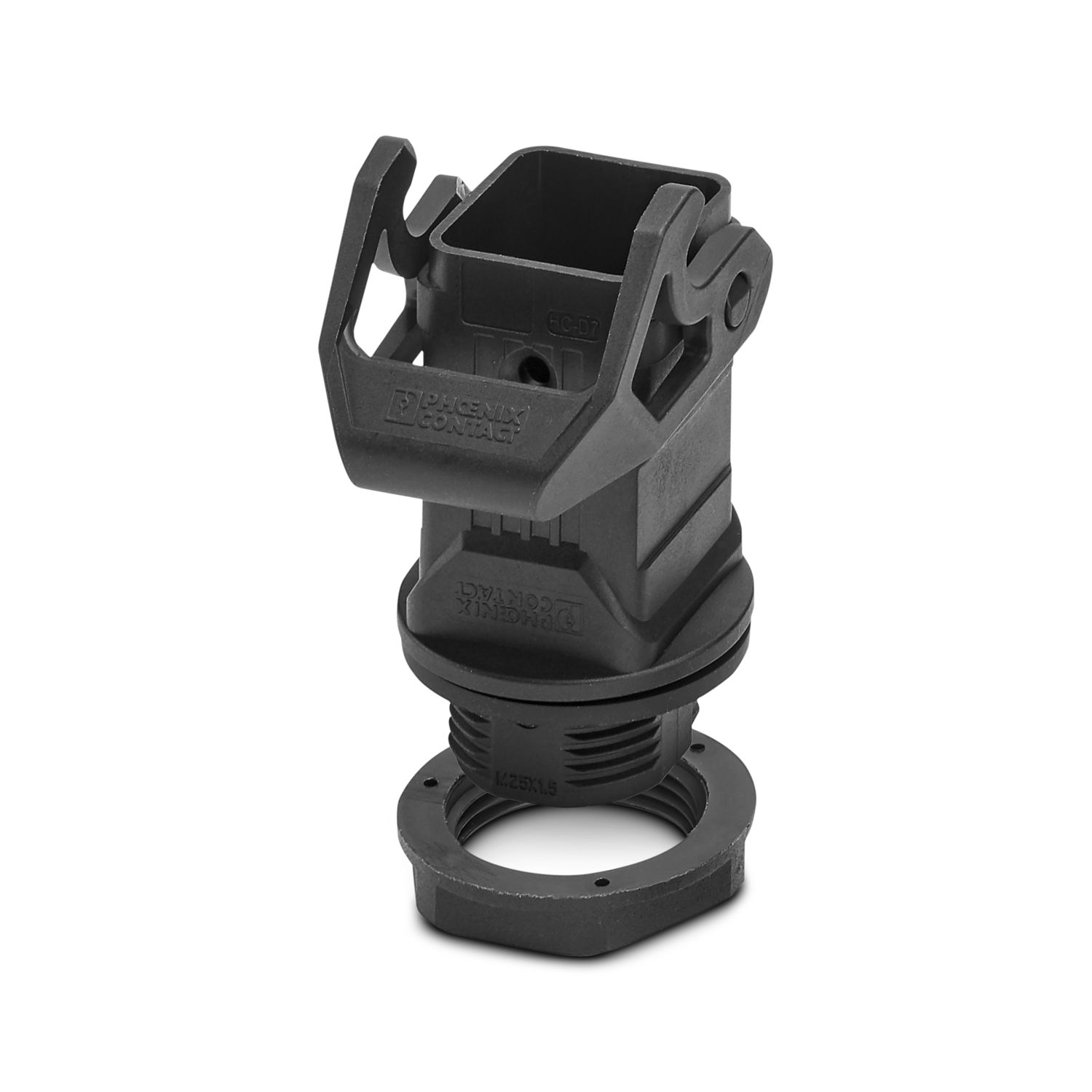

HC-STA-D07-BWS-M25-PL-BK
-
Custodia
1672258
Alloggiamento a vite D7, con blocc. longitudinale, materiale: PA, altezza: 52,5 mm, guarnizione: sì, Standard
Dettagli prodotto
| Note generali | per inserti portacontatti HC-A03, A04, D07, D08, Q02, Q03, Q04, Q05, Q07, Q12 |
| Tipo di custodia | Alloggiamento a vite |
| Applicazione | Standard |
| Tipo | D7 |
| Guarnizione presente | sì |
| Schermato | no |
| Disegno quotato |
|
| Altezza | 52,5 mm |
| Passo della filettatura | 1,5 mm |
| Classe di combustibilità a norma UL 94 | V0 (Custodia) |
| V0 (Bloccaggio) | |
| Materiale guarnizione | NBR |
| Materiale custodia | PA |
| Materiale staffa di bloccaggio | PA |
| Dati meccanici | |
| Tipo di bloccaggio | Staffa |
| Coppia di serraggio | 5 Nm ... 7,5 Nm (Per viti di fissaggio M3 della custodia base di montaggio) |
| Nota per il montaggio | Utilizzare la sezione di montaggio allegata per garantire la protezione contro la torsione della custodia. In alternativa, è possibile utilizzare un'apertura rotonda passante a parete. Tuttavia questa apertura non può garantire la protezione contro la torsione. |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| Resistenza agli urti | IK06 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
