HC-ADV-B10-SHFH-2STM25-EEE
-
Custodia
1408753
Custodia a zoccolo HEAVYCON ADVANCE B10, per bloccaggio a vite M6, alluminio impermeabile, con filettatura 2x M25, senza superficie
Dettagli prodotto
| Note generali | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24 |
| Tipo di prodotto | Custodia con bloccaggio a vite |
| Tipo di custodia | Custodia a zoccolo |
| Applicazione | Offshore |
| Tipo | B10 |
| Numero uscite cavi | 2 |
| Tipo di collegamento a vite | 2x M25 |
| Schermato | sì |
| Uscita cavo | laterali |
| Connessione a vite Pg | senza |

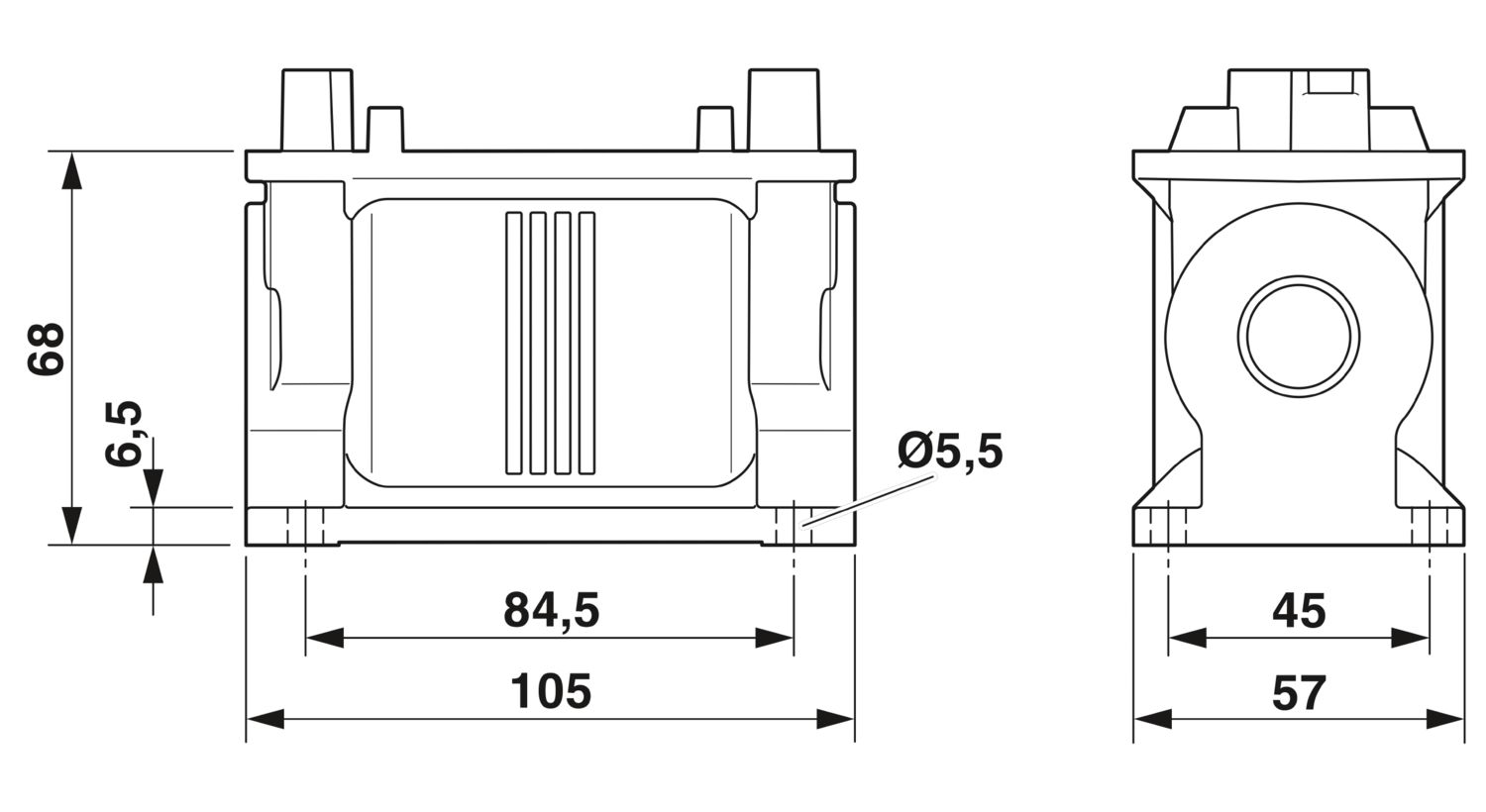

| Disegno quotato |
|
| Larghezza | 45 mm |
| Altezza | 68 mm |
| Lunghezza | 105 mm |
| Materiale custodia | presso getto di alluminio, resistente alla corrosione |
| Materiale superficie custodia | non rivestito |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69K | |
| Grado di protezione (NEMA) | 4 (NEMA 250) |
| 4X (NEMA 250) | |
| 6P (NEMA 250) | |
| 12 (NEMA 250) | |
| Resistenza agli urti | IK09 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Dati meccanici | |
| Tipo di collegamento a vite | 2x M25 |
| Tipo di bloccaggio | Dado |
| Nota per il montaggio | Per ottenere un'elevata azione schermante, è necessario rimuovere una verniciatura isolante con polveri dalla parete del quadro elettrico nell'area di appoggio della custodia |
