HC-ADV-B10-HLWH-BLANK-ELC-AL
-
Custodia
1420051

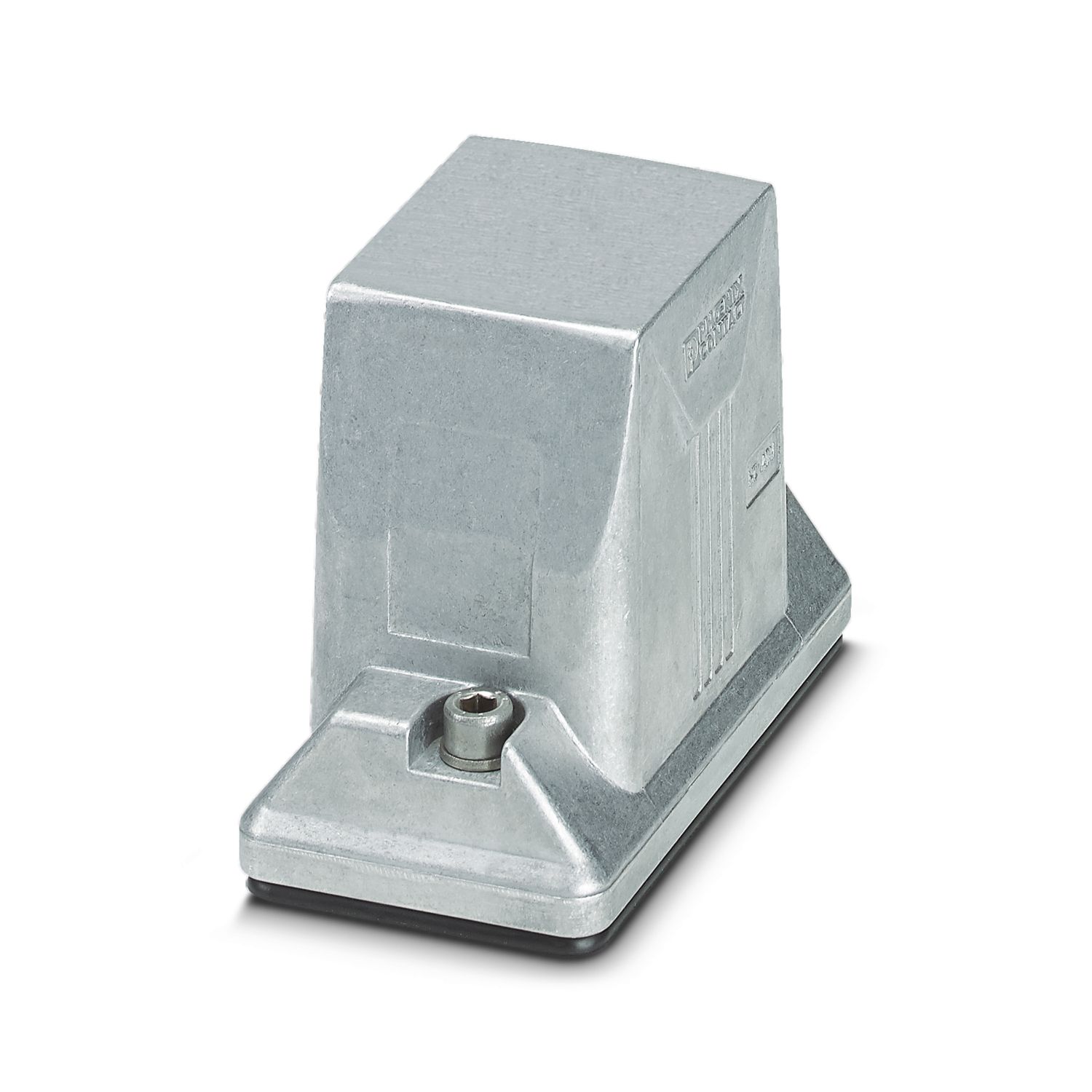

Custodia protettiva B10, con bloccaggio a vite, materiale: Pressofuso di alluminio, impermeabile, variabile, altezza: 74 mm, connessione a vite per cavo: senza, Offshore/EMC, senza apertura filettata per l'avvitamento, Guarnizione conduttiva (caratteristiche EMC)
Dettagli prodotto
| Note generali | per inserti portacontatti HC-B10, BB18, DD42, M, K8/24 |
| Tipo di prodotto | Custodia con bloccaggio a vite |
| Tipo di custodia | Custodia protettiva |
| Famiglia di prodotti | HC-ADV |
| Applicazione | Offshore/EMC |
| Tipo | B10 |
| Esecuzione | Forma bassa |
| Viti di fissaggio | M6 (testa della vite esagono cavo 5 mm) |
| Schermato | sì |
| Uscita cavo | variabile |
| Connessione a vite Pg | senza |
| Coppia di serraggio | 3 Nm ... 5 Nm (per viti di fissaggio M6 della custodia protettiva) |

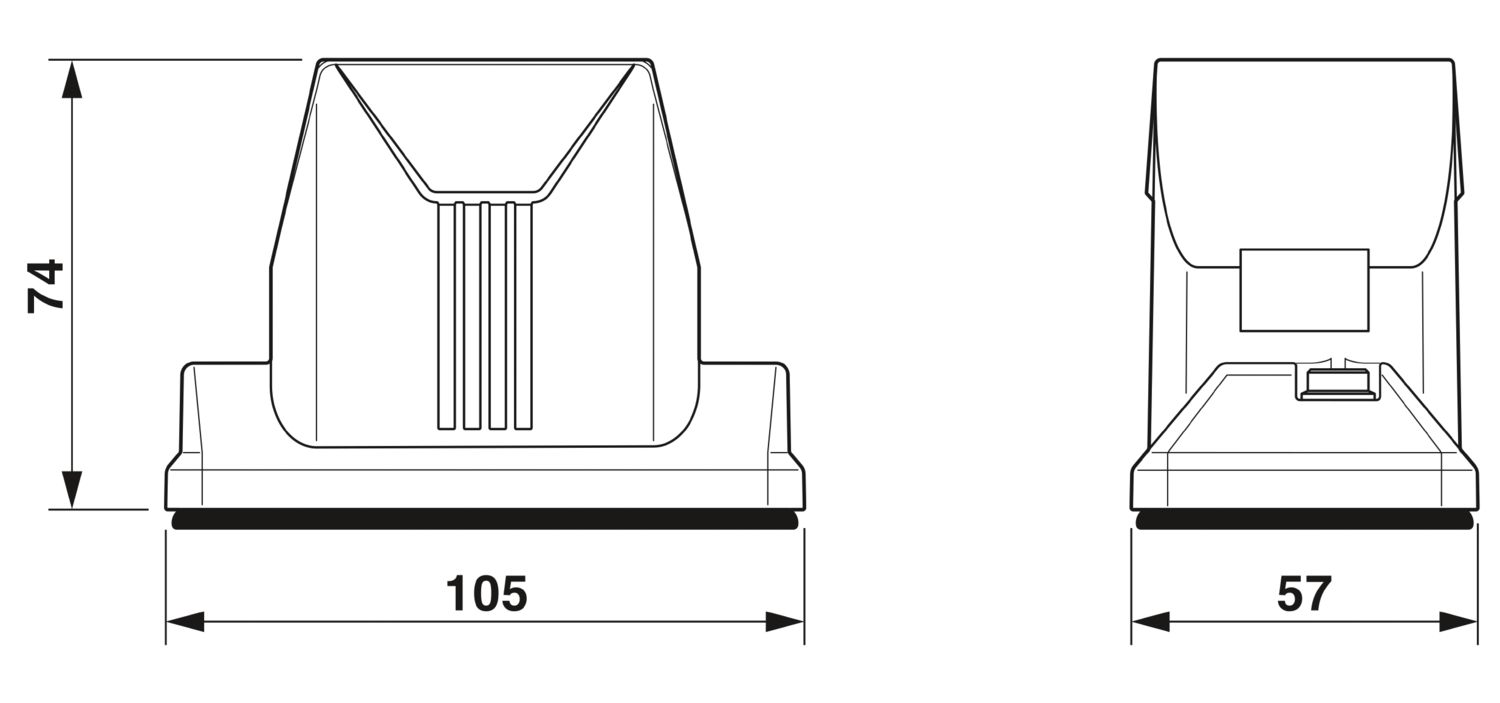

| Disegno quotato |
|
| Larghezza | 57 mm |
| Altezza | 74 mm |
| Lunghezza | 105 mm |
| Dimensioni di montaggio | |
| Larghezza della sezione di montaggio | 35 mm |
| Lunghezza della sezione di montaggio | 65 mm |
| Materiale guarnizione | NBR, conduttivo |
| Materiale custodia | Pressofuso di alluminio, impermeabile |
| Materiale superficie custodia | non rivestito |
| Materiale staffa di bloccaggio | Acciaio inossidabile |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP68 (0,2 bar/24 h) | |
| IP69 (ISO 20653:2013-02) | |
| Grado di protezione (NEMA) | 4 (UL 50e) |
| 4X (UL 50e) | |
| 12 (UL 50e) | |
| Resistenza agli urti | IK09 |
| Temperatura ambiente (esercizio) | -40 °C ... 125 °C |
| Dati meccanici | |
| Tipo di bloccaggio | Vite |
| Nota per il montaggio | Per garantire il funzionam. del contatto dei cond. di terra anche in caso di inserim. obliquo, entrambe le flange di incasso devono possedere un contatto elettrico sufficiente con parete di installaz. metallica. |
| Viti di fissaggio | M6 (testa della vite esagono cavo 5 mm) |
