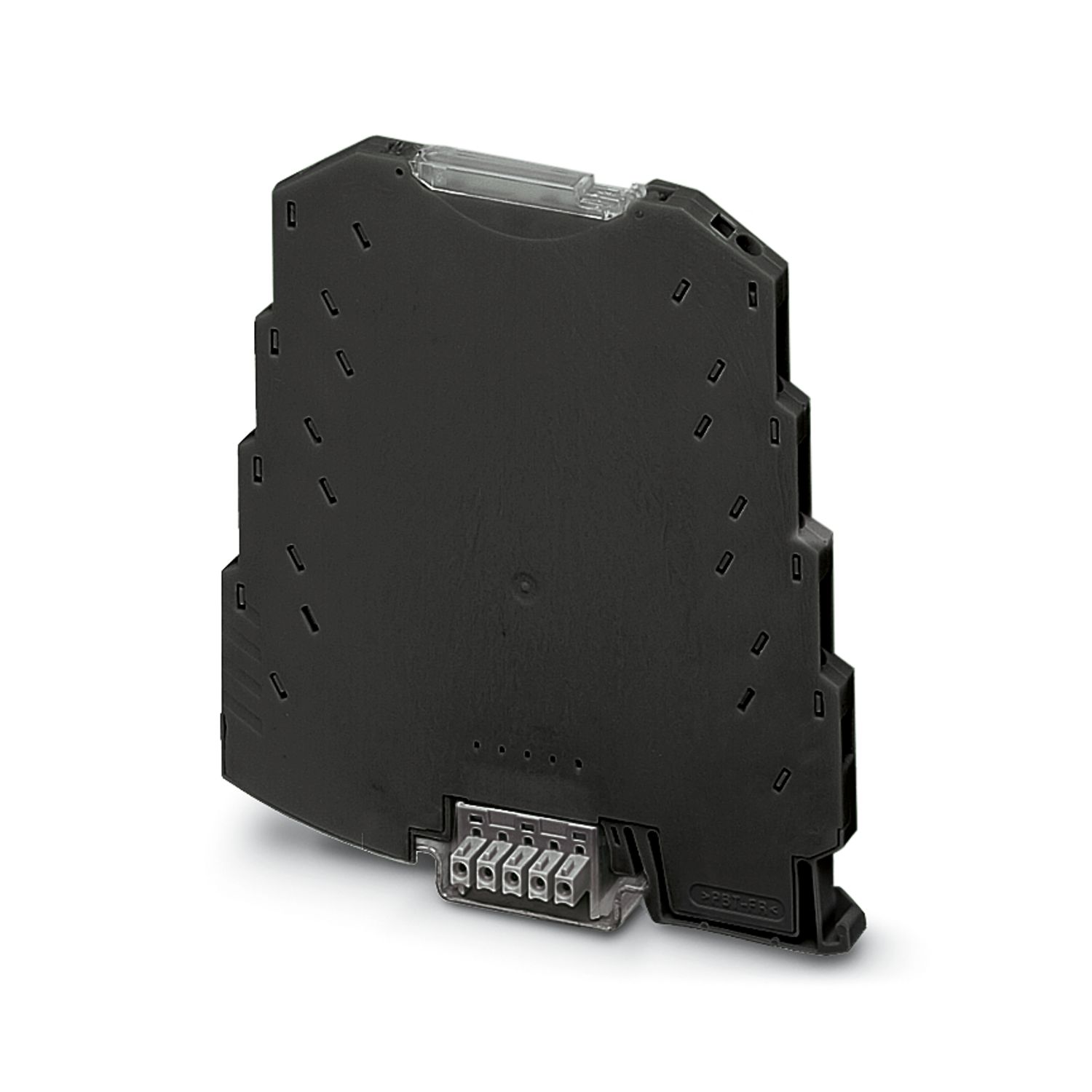

Custodie per guide DIN, Custodia completa, design alto, con opzione TBUS, con connessione a molla, larghezza: 6,3 mm, altezza: 93,1 mm, profondità: 101,2 mm, colore: nero (simili RAL 9005), collegamento trasversale: Connettore bus per guide DIN (opzionale)
| Nota per il montaggio | Rispettare le indicazioni per l’utente nell'area download. |
| Raccomandazione | Materiale pad di contatto per connettori bus in oro con trattamento galvanico (oro duro) |
| Tipo di prodotto | Custodia completa |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | ME-MAX |
| Famiglia di prodotti | ME MAX 6,2.. |
| Numero di poli max. | 8 (passo: 3,5 mm) |
| Numero di file | 4 |
| Esecuzione | Custodia completa, design alto, con opzione TBUS |
| Apertura di ventilazione disponibile | no |
| Layout pin | Pinning lineare |
| Collegamento | Connessione a molla |
| Disegno quotato |
|
| Larghezza | 6,3 mm |
| Altezza | 93,1 mm |
| Profondità | 101,2 mm |
| Profondità dal bordo superiore della guida DIN | 95 mm |
| Design del circuito stampato | |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Colore (Custodia) | nero (RAL 9005) |
| Classe di combustibilità a norma UL 94 | V0 |
| CTI secondo IEC 60112 | 600 |
| Materiale custodia | PBT |
| Finitura superficiale | non trattato |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 95 % |
| Numero degli alloggiamenti dei circuiti stampati | 1 |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Spessore circuito stampato | 1,4 mm ... 1,8 mm |
| Tipo di montaggio | Montaggio su guida DIN |
| Layout pin | Pinning lineare |
| Confezione | confezionato nel cartone |
| Tipo di confezionamento | Cartone |
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| Use Group B | ||||
| 300 V | 8 A | 24 - 12 | ||
| Use Group D | ||||
| 300 V | 8 A | 24 - 12 | ||
| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| Use Group B | ||||
| 300 V | 8 A | 24 - 12 | ||
| Use Group D | ||||
| 300 V | 8 A | 24 - 12 | ||
