MCR-SL-PT100-I-DC-24
-
Convertitori di segnale per termoresistenze
2814883
Convertitore MCR, per Pt 100 tecnica di collegamento a 2, 3, 4 conduttori, ingresso -100 °C ... 600 °C, uscita 0(4) mA ... 20 mA
Dettagli prodotto
| Zero / Span | ± 5 % (mediante pulsante) |
| Zero | ± 5 % (mediante pulsante) |
| Tensione di prova uscita/alimentazione | 1 kV AC (50 Hz, 60 s) |
| Tensione di prova ingresso/uscita | 1 kV AC (50 Hz, 60 s) |
| Tensione di prova ingresso/alimentazione | 1 kV AC (50 Hz, 60 s) |
| Tempo di risposta (10-90%) | 500 ms (rapido) |
| 1500 ms (lento) | |
| Coefficiente termico tipico | 0,05 %/K |
| Errore di trasmissione | < 0,4 % (del campo di misura Δ > 100 K) |
| ≤ 0,6 % (del campo di misura Δ ≤ 100 K) | |
| Alimentazione | |
| Range tensione di alimentazione | 20 V DC ... 30 V DC |
| Max. corrente assorbita | < 60 mA |
| Misurare | |
| Intervallo di misurazione temperatura | -100 °C ... 600 °C (liberamente selezionabile mediante chiave di ordinazione in stadi da 5 K) |
| Campo di misurazione temperatura | min. 50 K |
| Tipo sensore: | -100 °C ... 600 °C (liberamente impostabile) |
| Corrente d'alimentazione sensore | < 1 mA |

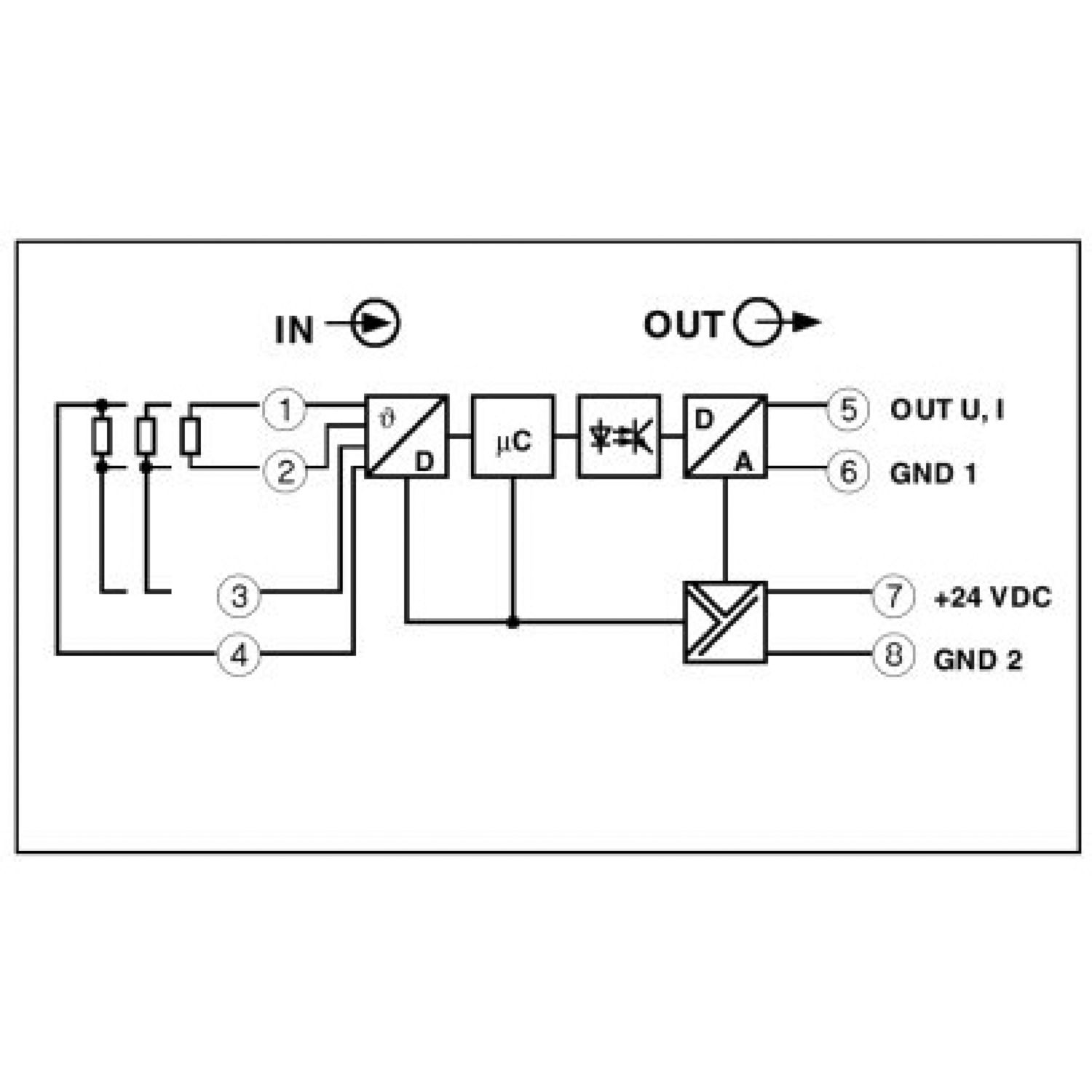

| Tecnica di connessione | 2, 3, 4 conduttori |
| Segnale: Uscita in corrente | |
| Configurabile/Programmabile | sì |
| Segnale d'uscita, corrente | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| Intervallo della corrente d'uscita in caso di rottura cavo | 0 A ... 24 mA (liberamente selezionabile mediante chiave d'ordinazione) |
| Campo corrente in uscita in presenza della soglia massima superiore/inferiore | 0 A ... 24 mA (liberamente selezionabile mediante chiave d'ordinazione) |
| Carico/carico di uscita uscita di corrente | ≤ 500 Ω |
| Collegamento | Morsetto a vite estraibile |
| Lunghezza del tratto da spelare | 8 mm |
| Filettatura | M3 |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Disegno quotato |
|
| Larghezza | 12,5 mm |
| Altezza | 99 mm |
| Profondità | 114,5 mm |
| Colore | verde (RAL 6021) |
| Materiale custodia | Poliammide PA non rinforzato |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -20 °C ... 55 °C |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Posizione d'installazione | a scelta |
