SACC-CC-8QO SH ETH
-
Connettori per cavi
1414412
Connettore per cavi, Ethernet CAT6A (10 GBit/s), 8 poli, privo di alogenati, schermato, connessione rapida a perforazione di isolante, materiale custodia: pressofuso di zinco, nichelato, diametro esterno cavo 5 mm ... 9,7 mm
Dettagli prodotto

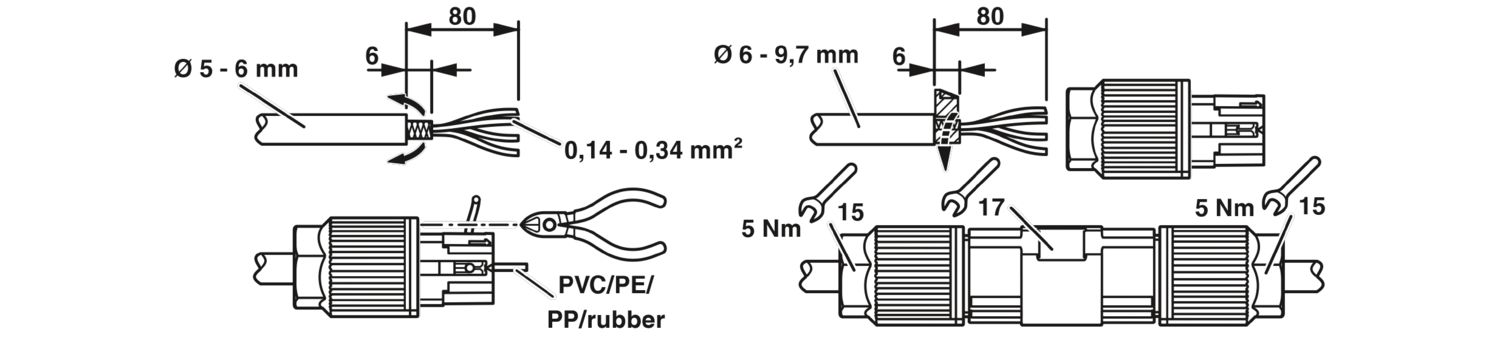

| Nota per il montaggio | IMPORTANTE: Per la posa dei cavi, fare attenzione ai raggi di curvatura ammessi, perché le forze di flessione eccessive danneggiano il grado di protezione. Scaricare il connettore da carichi meccanici, ad es. con fascette per cavi. |
| Nota per il montaggio | Per poter eseguire un nuovo collegamento dei cavi occorre tagliare quest'ultimo dall'ultimo punto di contatto. |
| Tipo di prodotto | Connettore per linee |
| Tipo sensore | Ethernet |
| Numero di poli | 8 |
| Numero uscite cavi | 2 |
| Schermato | sì |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 3 |
| Disegno quotato |
|
| Lunghezza | 83 mm |
| Apertura chiave dadi | 15 mm |
| Apertura chiave controdadi | 17 mm |
| Misure esterne | |
| Diametro esterno | 5 mm ... 9,7 mm |
| Tecnologia di connessione | |
| Collegamento | Connessione a perforazione di isolante |
| Frequenza di collegamento di una linea di sezione identica | 10 |
| Connessione conduttori | |
| Struttura fili in conformità con VDE 0295 / Diametro minimo trefolo | Classe 2-6 |
| Coppia di serraggio | 5 Nm (Dado di compressione) |
| Apertura chiave dadi | 15 mm |
| Apertura chiave inserti portacontatti | 17 mm |
| Diametro cavo isolamento compreso | 0,75 mm ... 2 mm |
| Coppia di serraggio | 5 Nm (Dado di compressione) |
| Piedinatura | |
| Contatto | colore (definizione del segnale) | contatto (opzionale) | 1 = WHOG (D1+) |
| 2 = OG (D1-) | |
| 3 = WHGN (D2+) | |
| 4 = GN (D2-) | |
| 5 = WHBN (D4+) | |
| 6 = BN (D4-) | |
| 7 = WHBU (D3-) | |
| 8 = BU (D3+) | |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 0,5 A (30 W) |
| Caratteristiche di trasmissione (categoria) | CAT6A |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale guarnizione | NBR |
| Materiale impugnature | Pressofuso di zinco, nichelato |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | PA 6.6 |
| Materiale connessione a vite | Pressogetto di zinco, nichelato |
| Norme / Disposizioni | PA 6.6 |
| Materiale isolante dei fili | PVC / PE / PP / gomma |
| Connessione 1 | |
| Struttura testa | Connettori per cavi |
| Tipo di segnale/categoria | Ethernet CAT6A (IEC 11801), 10 Gbit/s |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -40 °C ... 85 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 50 °C |
| Controllo | |
| Norme/disposizioni | PA 6.6: Protezione antincendio nei veicoli su rotaia - set di requisiti R22, R23 e R24 a norma DIN EN 45545-2 (Livello di pericolo HL1 - HL3) |
| Norme/disposizioni | a norma IEC 61076-2-109 |
| Definizione norma | Urti, vibrazioni |
| Norme/disposizioni | EN 50155:2001 |
I vantaggi
Innovazione e rapidità: connessione rapida QUICKON per un risparmio di tempo fino all'80% durante la connessione in loco
Utilizzo sicuro sul campo grazie all'elevata protezione
Trasmissione affidabile dei segnali: schermatura a 360° in ambienti elettromagneticamente inquinati
Connessione rapida a perforazione di isolante: confezionamento innovativo e rapido senza spelatura dei fili singoli
