Omologazione marchio VDE
ID omologazione: 40050079| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 400 V | 16 A | 0,2 - 2,5 |

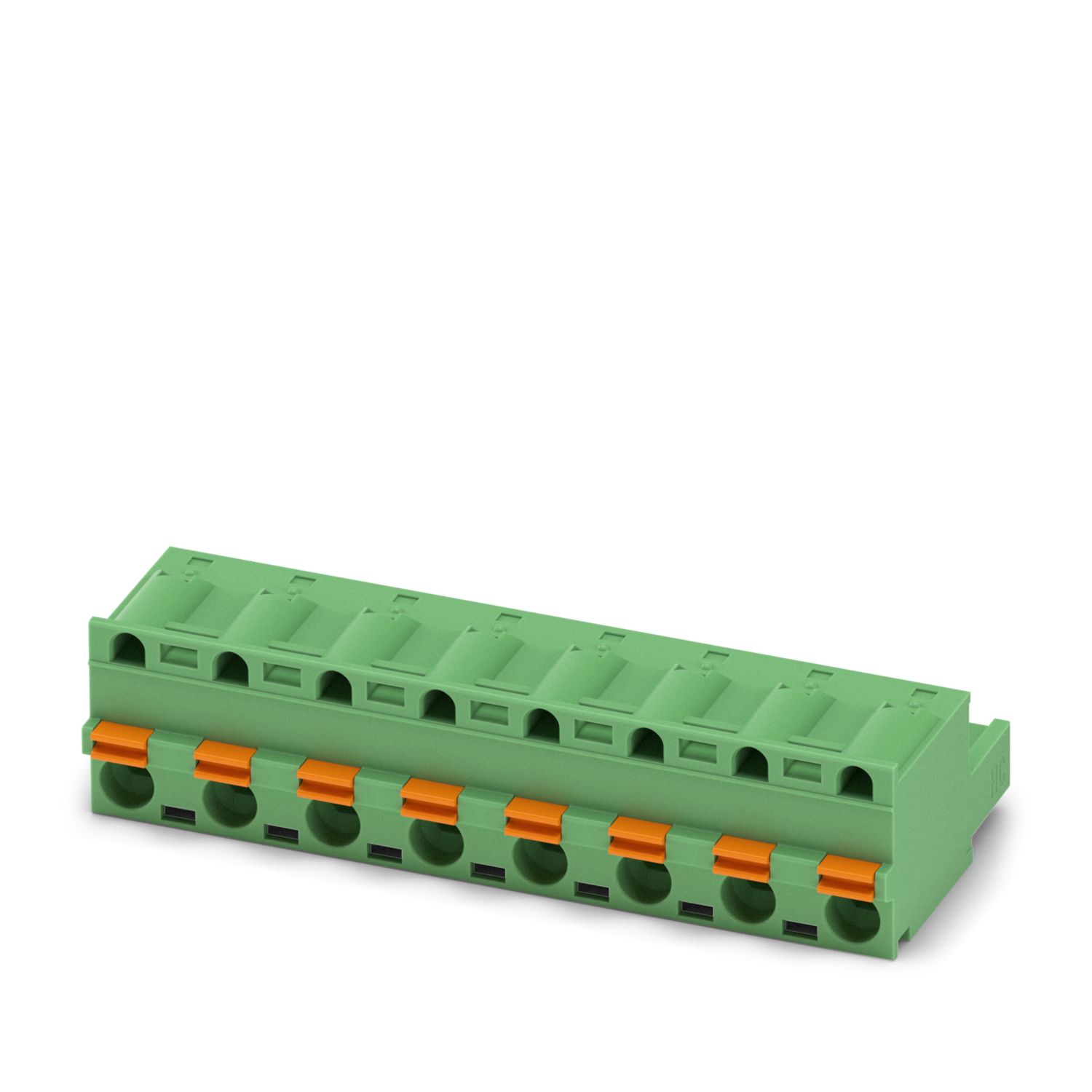

GFKC 2,5 HC/ 8-ST-7,62
-
Connettore per circuiti stampati
1183932
Connettore per circuiti stampati, sezione nominale: 2,5 mm2, colore: verde, corrente nominale: 16 A, tensione di dimensionamento (III/2): 630 V, superficie contatti: Sn, tipo di connessione del contatto: Femmina, numero di file: 1, numero poli: 8, serie di prodotti: GFKC 2,5 HC/..-ST, passo: 7,62 mm, tipo di connessione: Connessione a molla Push-in, direzione di collegamento conduttore/scheda: 0 °, gancio di bloccaggio: - Gancio di bloccaggio, sistema di spine: COMBICON MSTB 2,5 HC, bloccaggio: assente, tipo di fissaggio: assente, tipo di confezione: confezionato nel cartone
Dettagli prodotto
| Tipo di prodotto | Connettore per circuiti stampati |
| Famiglia di prodotti | GFKC 2,5 HC/..-ST |
| Linea di prodotti | COMBICON Connectors M |
| Numero di poli | 8 |
| Passo | 7,62 mm |
| Numero di file | 1 |
| Caratteristiche | |
| Corrente nominale IN | 16 A |
| Tensione nominale UN | 630 V |
| Resistività di massa | 1,3 mΩ |
| Tensione di dimensionamento (III/3) | 400 V |
| Tensione impulsiva di dimensionamento (III/3) | 6 kV |
| Tensione di dimensionamento (III/2) | 630 V |
| Tensione impulsiva di dimensionamento (III/2) | 6 kV |
| Tensione di dimensionamento (II/2) | 1000 V |
| Tensione impulsiva di dimensionamento (II/2) | 6 kV |
| Tecnologia di connessione | |
| Sistema di connettori | COMBICON MSTB 2,5 HC |
| Sezione nominale | 2,5 mm² |
| Tipo di connessione del contatto | Femmina |
| Bloccaggio | |
| Tipo di bloccaggio | assente |
| Flangia di fissaggio | assente |
| Connessione conduttori | |
| Collegamento | Connessione a molla Push-in |
| Direzione di collegamento conduttore/scheda | 0 ° |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 12 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 2,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| 2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica | 0,5 mm² ... 1,5 mm² |
| Calibro a tampone a x b / diametro | 2,4 mm x 1,5 mm / 1,9 mm |
| Lunghezza del tratto da spelare | 10 mm |
| Indicazioni per puntalini senza collare di isolamento | |
| pinza a crimpare consigliata | 1212034 CRIMPFOX 6 |
| Indicazioni per puntalini con collare di isolamento | |
| pinza a crimpare consigliata | 1212034 CRIMPFOX 6 |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | zincatura a caldo |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Superficie metallica zona di contatto (strato superficiale) | Stagno (4 - 8 µm Sn) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Dati sul materiale - elemento di azionamento | |
| Colore (Elemento di azionamento) | arancione (2003) |
| Materiale isolante | PBT |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Disegno quotato |
|
| Passo | 7,62 mm |
| Larghezza [w] | 59,04 mm |
| Altezza [h] | 15 mm |
| Lunghezza [l] | 25,56 mm |
| Nota per il funzionamento | Secondo la norma DIN EN 61984, i connettori COMBICON sono connettori senza potenza commutabile (COC). Per un utilizzo conforme alla destinazione d'uso non devono essere non devono essere inseriti o scollegati quando sono ancora sotto tensione o sotto carico. |
| Connessione conduttori | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Collegamento e scollegamento ripetuto | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 2,5 mm² / rigido / > 50 N | |
| 2,5 mm² / flessibile / > 50 N | |
| Forza di inserzione/trazione | |
| Specifica di prova | DIN EN 60512-13-2:2006-11 |
| Risultato | Prova superata |
| Numero di cicli | 25 |
| Forza di inserzione per polo circa | 5,5 N |
| Forza di trazione per polo circa | 5 N |
| Resistenza delle scritte | |
| Specifica di prova | DIN EN 60068-2-70:1996-07 |
| Risultato | Prova superata |
| Polarizzazione e codifica | |
| Specifica di prova | DIN EN 60512-13-5:2006-11 |
| Risultato | Prova superata |
| Controllo visivo | |
| Specifica di prova | DIN EN 60512-1-1:2003-01 |
| Risultato | Prova superata |
| Controllo dimensionale | |
| Specifica di prova | DIN EN 60512-1-2:2003-01 |
| Risultato | Prova superata |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Controllo della vita elettrica | |
| Specifica di prova | DIN IEC 60512-5:1994-05 |
| Tensione impulsiva verticale sul livello del mare | 7,3 kV |
| Resistività di massa R1 | 1,3 mΩ |
| Resistività di massa R2 | 1,5 mΩ |
| Cicli di manovra | 25 |
| Controllo climatico | |
| Specifica di prova | DIN EN ISO 6988:1997-03 |
| Sollecitazione per effetto della corrosione | 0,2 dm3 SO2 su 300 dm3/40 °C/1 ciclo |
| Sollecitazione per effetto del calore | 100 °C/168 h |
| Tensione alternata fissa | 3,31 kV |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (a seconda della curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Prova termica | Gruppo di controllo C | |
| Specifica di prova | DIN EN 60512-5-1:2003-01 |
| Numero di poli testati | 6 |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60512-3-1:2003-01 |
| Resistenza di isolamento tra poli contigui | 1012 Ω |
| Cicli di temperatura | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Distanze di isolamento in aria e superficiale | | |
| Specifica di prova | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 400 V |
| Tensione impulsiva nominale (III/3) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 5,5 mm |
| Nota sulla sezione di collegamento | In caso di conduttore collegato di 2,5 mm² (rigido). |
| Tensione di isolamento di nominale (III/2) | 630 V |
| Tensione impulsiva nominale (III/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 5,5 mm |
| Tensione di isolamento di nominale (II/2) | 1000 V |
| Tensione impulsiva nominale (II/2) | 6 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 5,5 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 5,5 mm |
| Confezione | confezionato nel cartone |
Prodotti compatibili
I vantaggi
Connessione Push-in rapida senza utensili
Comando intuitivo grazie ai pulsanti di azionamento incassati a codifica cromatica
Molla in acciaio invertita per maggiore sicurezza in caso di variazioni di temperatura e potenza
Passo più grande per esigenze di tensione maggiori
Ottimizzato per spazio di montaggio ristretto: comando e collegamento da una sola direzione
Possibilità di prova integrata che consente un controllo rapido e confortevole
