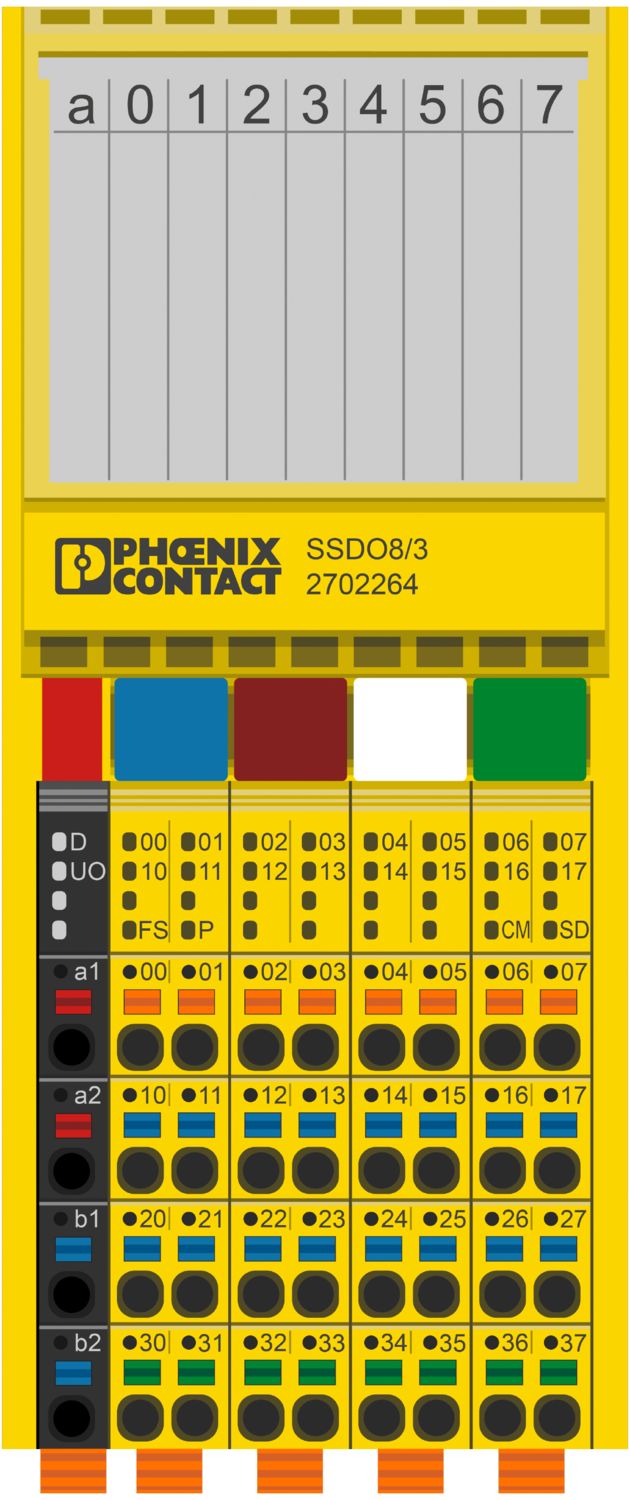

AXL F SSDO8/3 1F - Modulo di sicurezza
2702264

Modulo di uscita digitale legato alla sicurezza, grado di protezione IP20, per il sistema SafetyBridge. Inoltre, dispone di quattro uscite digitali sicure nel caso della struttura a due canali o di otto uscite digitali protette nel caso di una struttura a canale singolo.

Download gratuito disponibile. Downloads

Dettagli prodotto


Il modulo di sicurezza è un modulo di uscita della gamma Axioline F, da impiegare in un sistema V3  con tecnologia SafetyBridge . Il modulo di sicurezza può essere impiegato come componente di una stazione Axioline F in qualsiasi posto all'interno di un sistema EtherCAT® , EtherNet/IP™, Sercos, Modbus, PROFINET o PROFIBUS. Il modulo dispone di quattro uscite digitali sicure nel caso della struttura a due canali, oppure di otto uscite digitali sicure nel caso di una struttura a canale singolo. Nel sistema V3 con tecnologia  SafetyBridge  è possibile raggiungere con il modulo di sicurezza, in base all'installazione e alla parametrizzazione, la seguente integrità di sicurezza:
– fino a SIL 3 in base alla norma EN 61508
- fino a SILCL 3 conformemente alla norma EN 62061
– fino alla cat. 4/PL e in base alla norma EN ISO 13849-1



Disegno quotato
Larghezza 53,6 mm
Altezza 126,1 mm
Profondità 54 mm
Nota sulle dimensioni Dimensioni

Bus locale Axioline F
Numero di canali 1
Collegamento Modulo di base bus

Modulo
Range indirizzi ingressi 8 Byte
Range indirizzi uscite 8 Byte
Bisogno di dati di parametrizzazione 1 Byte
Bisogno di dati di configurazione 7 Byte

Digitale
Denominazione uscita Uscite digitali
Collegamento Connessione diretta
Tecnica di connessione 2/3 conduttori
Numero uscite 4 (con struttura a 2 canali)
8 (con struttura a 1 canale)
8
Circuito di protezione Protezione contro i sovraccarichi, circuito di smorzamento per carichi induttivi,Circuito di scarico per lo scarico accelerato di carichi capacitivi
Tensione d'uscita 24 V DC
Corrente d'uscita max. 2 A (ogni canale)
max. 1,5 A (per ogni canale secondo CULUS)
max. 4 A (ogni gruppo)
max. 3 A (per ogni gruppo secondo CULUS)
max. 8 A (Corrente cumulativa di tutte le uscite; osservare le avvertenze riportate nel manuale utente)
max. 6 A (Corrente cumulativa di tutte le uscite secondo CULUS)
Corrente massima d'uscita per canale 2 A
Corrente di uscita massima per modulo/morsetto 8 A
Comportamento in caso di sovraccarico L'uscita interessata viene disattivata e si genera un messaggio di diagnostica.

Tipo modularità
Tipo di prodotto Componenti I/O
Famiglia di prodotti Axioline F
Applicazione Sicurezza funzionale
SafetyBridge Technology

Mezzo trasmissivo Rame
Potenziali
Circuito di protezione Protezione contro inversione di polarità, circuito di protezione EMC, rilevazione di minima tensione
Potenziali: Alimentazione del bus locale Axioline F (UBus)
Tensione di alimentazione 5 V DC (mediante modulo di base bus)
Corrente assorbita max. 280 mA
tip. 260 mA (tutte le uscite settate; alimentazione mediante UO da 19,2 V DC ... 30 V DC)
Potenziali: Alimentazione per moduli di uscita digitali (UO)
Tensione di alimentazione 24 V DC
Range tensione di alimentazione 19,2 V DC ... 30,2 V DC (comprese tutte le tolleranze, ripple incluso)
Corrente assorbita tip. 25 mA (tutte le uscite settate; alimentazione mediante UO con 30 V DC; senza alimentazione degli attuatori)

Tecnologia di connessione
Denominazione collegamento Connettore Axioline F
Connessione conduttori
Collegamento Connessione Push-in
Sezione conduttore rigida 0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile 0,2 mm² ... 1,5 mm²
Sezione conduttore AWG 24 ... 16
Lunghezza di spelatura 8 mm
Connettore Axioline F
Collegamento Connessione Push-in
Sezione conduttore rigida 0,2 mm² ... 1,5 mm²
Sezione conduttore flessibile 0,2 mm² ... 1,5 mm²
Sezione del conduttore AWG 24 ... 16
Lunghezza di spelatura 8 mm

Condizioni ambientali
Temperatura ambiente (esercizio) -35 °C ... 60 °C (Posizione di installazione: a piacere)
Grado di protezione IP20
Pressione aria (funzionamento) 70 kPa ... 108 kPa (fino a 3000 m s.l.m.)
Pressione aria (trasporto e stoccaggio) 66 kPa ... 108 kPa (fino a 3500 m s.l.m.)
Temperatura ambiente (stoccaggio/trasporto) -40 °C ... 85 °C
Umidità dell'aria consentita (esercizio) 10 % ... 75 % (nella media, talvolta 85%, nessuna condensa)
Umidità dell'aria consentita (stoccaggio/trasporto) 10 % ... 75 % (senza condensa)

Classe di protezione III (IEC 61140, EN 61140, VDE 0140-1)

Tipo di montaggio Montaggio su guida

Codice articolo 2702264
Pezzi/conf. 1 Pezzi
Quantità di ordinazione minima 1 Pezzi
Codice vendita DNA531
Codice prodotto DNA531
Pagina del catalogo Pagina 271 (C-6-2019)
GTIN 4055626066806
Peso per pezzo (confezione inclusa) 350,9 g
Peso per pezzo (confezione esclusa) 222 g
Numero tariffa doganale 85389091
Paese di origine DE


ECLASS

ECLASS-9.0 27242604
ECLASS-10.0.1 27242604
ECLASS-11.0 27242604

ETIM

ETIM 8.0 EC001599

UNSPSC

UNSPSC 21.0 32151600

DNV GL

ID omologazione: TAA00000DF

UL Listed

ID omologazione: FILE E 238705

cUL Listed

ID omologazione: FILE E 238705

BSH

ID omologazione: 840

Functional Safety

ID omologazione: 968/FSP 2449.00/22

Functional Safety

ID omologazione: 968/FSP 2449.00/22

cULus Listed


REACh SVHC Lead 7439-92-1
China RoHS Periodo di utilizzo conforme a destinazione senza danni per l'ambiente (EFUP): 50 anni
Le informazioni sulle sostanze pericolose sono disponibili nella dichiarazione del produttore alla voce "Downloads"

I vantaggi

Strutturazione economica del sistema, senza necessità di PLC di sicurezza né di sistemi bus di campo sicuri
Flessibilità d'impiego grazie alla compatibilità con tutti gli accoppiatori bus del programma Axioline F
Riduzione dei tempi di installazione grazie al cablaggio rapido e alla praticità d'uso
Facilità di configurazione con il software SAFECONF gratuito
Fino alla cat. 4/PL e secondo la norma EN ISO 13849-1, SIL 3 secondo la norma IEC 62061, SIL 3 secondo la norma IEC 61508
