L'accoppiatore bus è pensato per l'impiego in una rete EtherCAT® e rappresenta l'elemento di connessione al sistema I/O Inline. All'accoppiatore bus possono essere affiancati fino a 63 utenti Inline. EtherCAT® è un marchio registrato e una tecnologia brevettata concessa in licenza da Beckhoff Automation GmbH, Germania. Per l'integrazione della stazione Inline nel sistema di programmazione è disponibile il rispettivo file ESI. Questo file può essere scaricato al seguente indirizzo: www.phoenixcontact.net/product/2702507

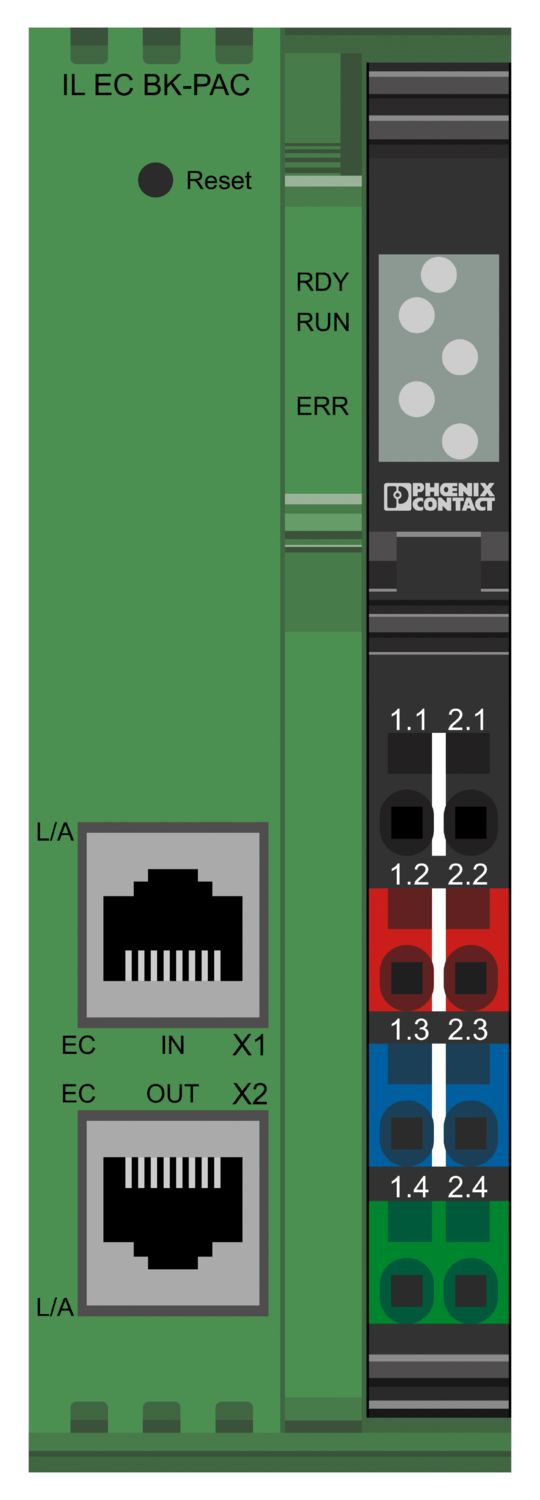

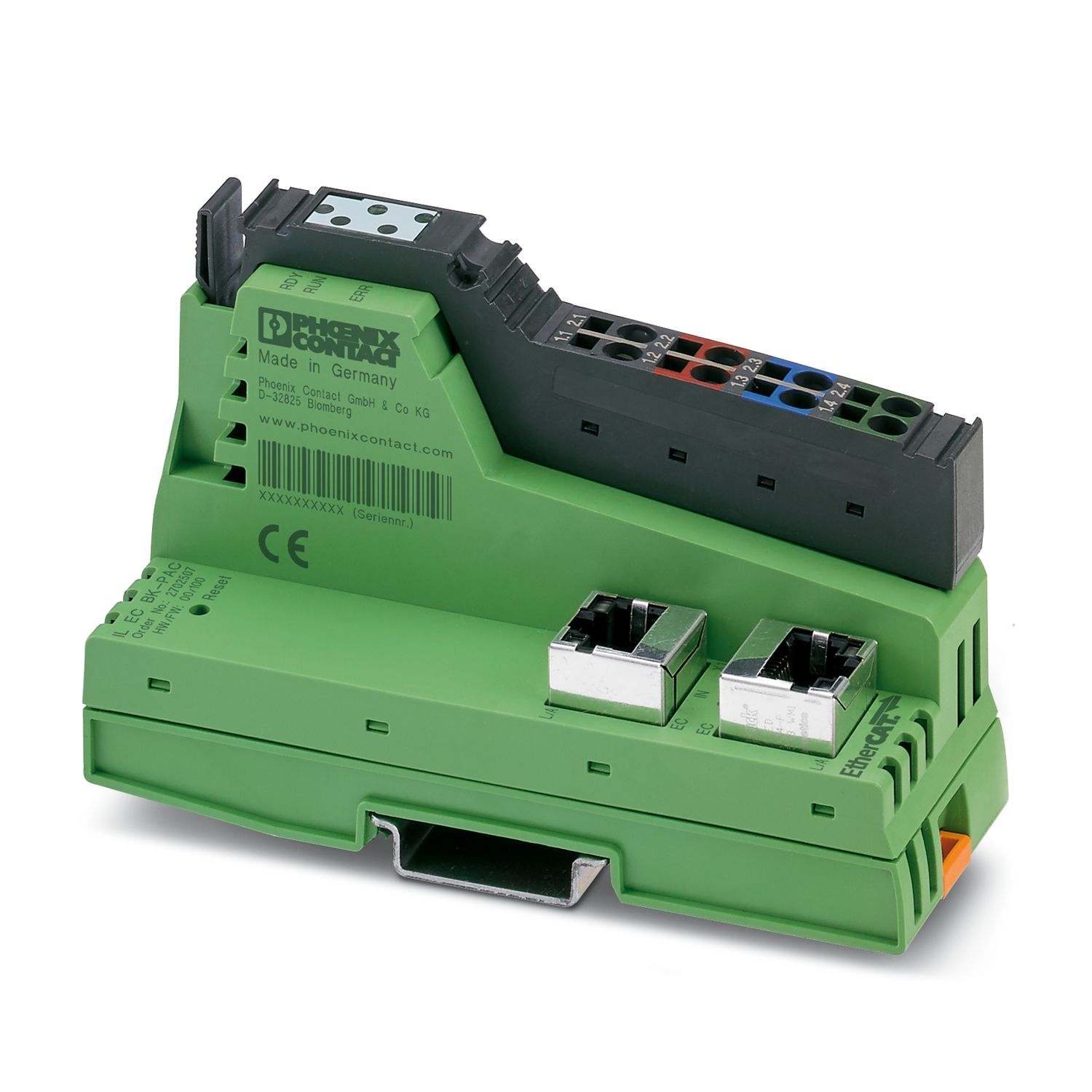

IL EC BK-PAC
-
Accoppiatore bus
2702507
Inline, Accoppiatore bus, EtherCAT®, Connettore femmina RJ45, velocità di trasmissione nel bus locale: 500 kBit/s / 2 MBit/s, grado di protezione: IP20, connettore Inline e cartellini di siglatura incl.
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Disegno quotato |
|
| Larghezza | 40 mm |
| Altezza | 119,4 mm |
| Profondità | 71,5 mm |
| Nota sulle dimensioni | Dimensioni |
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| EtherCAT® | |
| Numero di interfacce | 2 |
| Collegamento | Connettore femmina RJ45 |
| Nota sul tipo di connessione | Autonegoziazione e autocrossing |
| Velocità di trasmissione | 100 MBit/s (Full duplex) |
| Fisica di trasmissione | Ethernet in RJ45-Twisted-Pair |
| bus locale Inline | |
| Numero di interfacce | 1 |
| Collegamento | Ripartitore dati Inline |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (riconoscimento automatico, nessun sistema misto) |
| EtherCAT® | |
| Protocolli specifici per il sistema | Protocolli Mailbox CAN application protocol over EtherCAT® |
| Protocolli Mailbox File access over EtherCAT® | |
| Specifica | ETG.1000 V1.02 |
| Limiti di sistema | |
| Numero di utilizzatori supportati | max. 63 (da ogni stazione) |
| Numero di utilizzatori bus locale collegabili | max. 63 |
| numero delle stazioni con canale parametri | max. 16 |
| Numero di morsetti di derivazione supportati con derivazione di bus remoto | 0 |
| Modulo | |
| Codice ID (esadecimale) | none |
| Famiglia di prodotti | Inline |
| Tipo | modularità |
| Posizione di installazione | a scelta |
| Volume di consegna | connettore Inline e cartellini di siglatura incl. |
| Messaggi di diagnostica | Messaggi mediante l'oggetto 10F3hex Diagnosis history |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
| Potenza dissipata massima in condizioni nominali | 3,6 W |

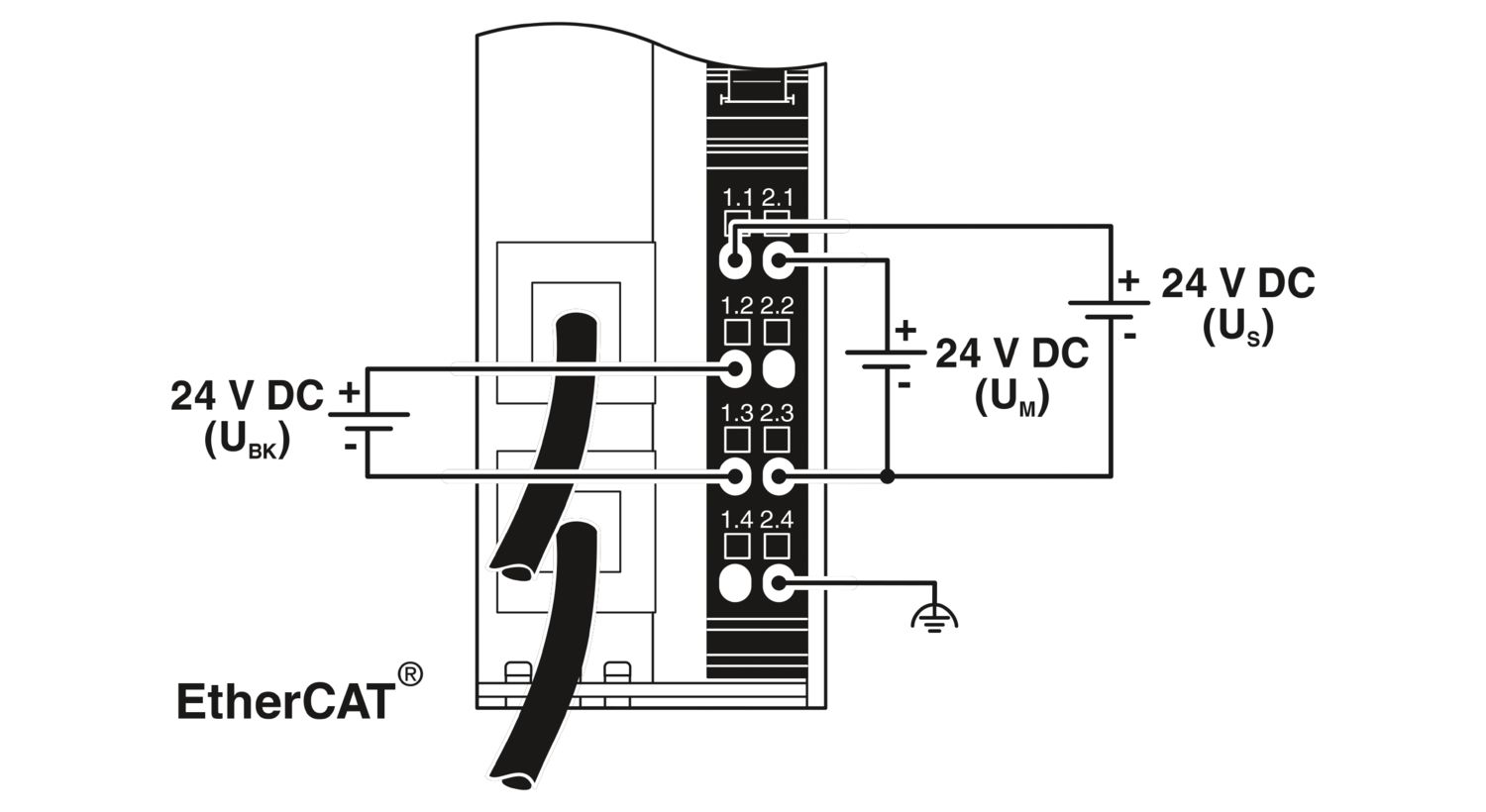

| Potenziali: Alimentazione accoppiatore bus UBK; dall'alimentazione accoppiatore bus si genera l'alimentazione logica UL (7,5 V) e l'alimentazione analogica UANA (24 V). | |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 0,9 A (con numero massimo di moduli I/O collegati) |
| tip. 50 mA (nessun modulo bus locale collegato, da HW 04) | |
| tip. 70,6 mA (nessun modulo bus locale collegato, fino a HW 03) | |
| Potenziali: Alimentazione della logica (UL) | |
| Tensione di alimentazione | 7,5 V DC |
| Potenziali: Alimentazione del modulo analogico (UANA) | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Potenziali: Alimentazione del circuito principale (UM) | |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Potenziali: Alimentazione del circuito di segmento (US) | |
| Tensione di alimentazione | 24 V DC (tramite connettore Inline) |
| Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Interfaccia Ethernet 1 / interfaccia Ethernet 2 | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia Ethernet 1 / Logica (UBK, UL, UANA) | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia Ethernet 1 / Periferica (UM, US) | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia Ethernet 1 / terra funzionale | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia Ethernet 2 / Logica (UBK, UL, UANA) | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia Ethernet 2 / Periferica (UM, US) | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Interfaccia Ethernet 2 / terra funzionale | 1500 V AC, 50 Hz, 1 min |
| Tensione di prova: Logica (UBK, UL, UANA) / Periferica (UM, US) | 500 V AC, 50 Hz, 1 min |
| Tensione di prova: Logica (UBK, UL, UANA) / terra funzionale | 500 V AC, 50 Hz, 1 min |
| Tensione di prova: Periferica (UM, US) / terra funzionale | 500 V AC, 50 Hz, 1 min |
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Inline |
| Connessione conduttori | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 28 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Connettore Inline | |
| Collegamento | Connessione a molla |
| Sezione conduttore rigida | 0,08 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,08 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 28 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 55 °C |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 10 % ... 95 % (senza condensa) |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione di installazione | a scelta |
cULus Listed
ID omologazione: E238705
I vantaggi
2 connessioni RJ45
Indirizzamento automatico
Figura della stazione come dispositivo modulare EtherCAT® mediante Modular Device Profile (MDP)
Comunicazione dati aciclica (protocolli Mailbox)
SafetyBridge V3 supportato
Aggiornamento firmware
