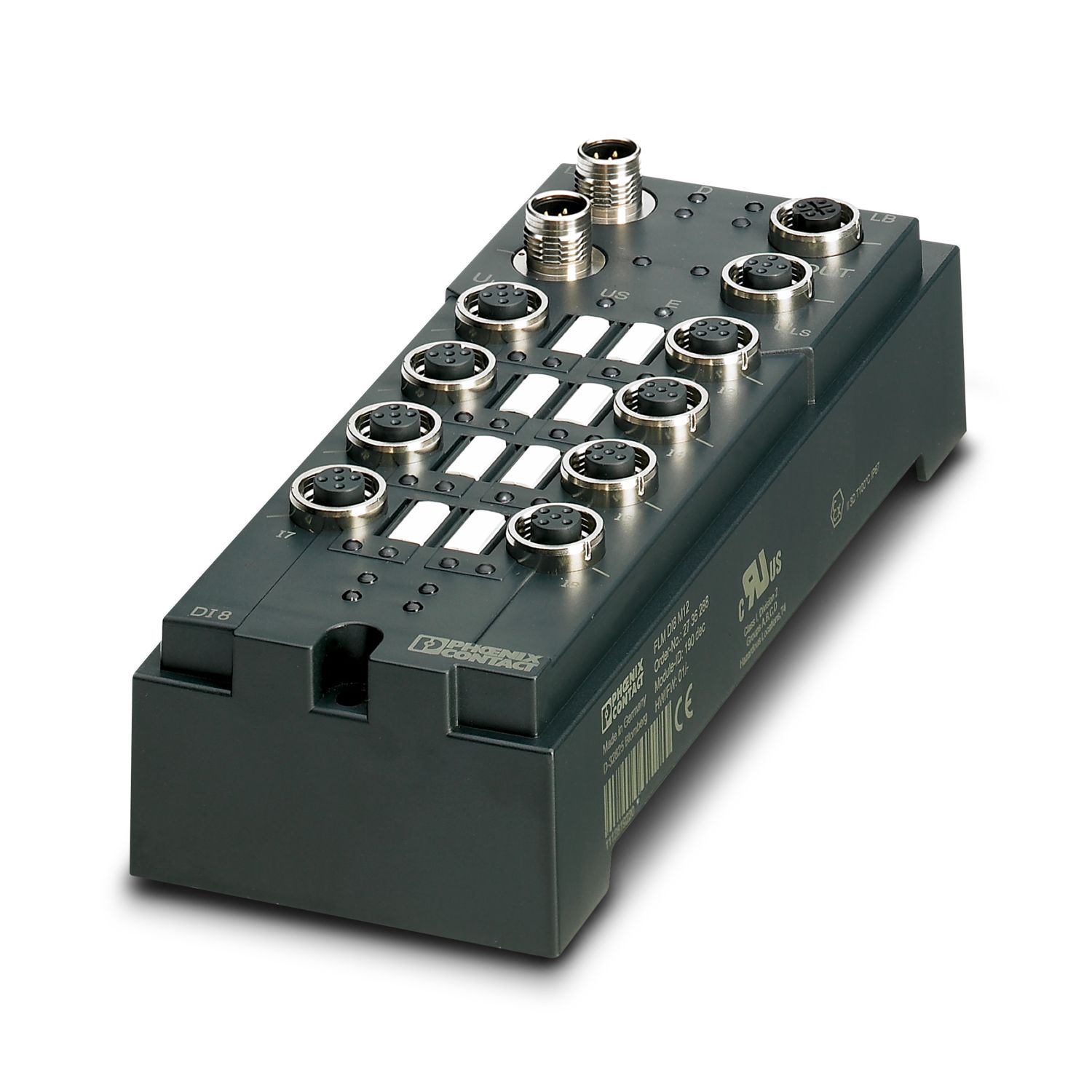

FLM DI 8 M12
-
Dispositivo I/O decentrato
2736288
Il dispositivo bus locale ha ingressi digitali. Funzioni: 8 ingressi digitali, tempo filtro 3 ms, 500 KBd / 2 MBd commutabile, diagnostica precisa per canale, protezione da cortocircuito/sovraccarico, 600 mA corrente nominale, conness. rapida M12
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Disegno quotato |
|
| Larghezza | 70 mm |
| Altezza | 178,5 mm |
| Profondità | 50 mm |
| Distanza foro | 168 mm |
| Bus locale Fieldline | |
| Collegamento | Connettore M12, codifica B |
| Denominazione vano di collegamento | Cavo in rame |
| Numero di poli | 5 |
| Velocità di trasmissione | 500 kBit/s / 2 MBit/s (commutabile) |
| Modulo | |
| Codice ID (dec.) | 190 |
| Codice ID (esadecimale) | BE |
| Codice lunghezza (es.) | 81 |
| Canale dati di processo | 1 Byte |
| Range indirizzi ingressi | 1 Byte |
| Range indirizzi uscite | 0 Byte |
| Lunghezza di registro | 1 Byte |
| Bisogno di dati di parametrizzazione | 1 Byte |
| Bisogno di dati di configurazione | 4 Byte |
| Digitale: | |
| Denominazione ingresso | Ingressi digitali |
| Descrizione dell'ingresso | IEC 61131-2 tipo 1 |
| Numero ingressi | 8 |
| Collegamento | Connettore M12 |
| Tecnica di connessione | 2, 3, 4 conduttori |
| Tensione d'ingresso | 24 VÂ DC |
| Range d'ingresso segnale "0" | -30 VÂ DC ... 5 VÂ DC |
| Range d'ingresso segnale "1" | 13 VÂ DC ... 30 VÂ DC |
| Tensione nominale d'ingresso UIN | 24 VÂ DC |
| Corrente totale sensori | max. 600 mA |
| Tempo filtro | 3 ms |
| Tempo di ritardo alla variazione di segnale da 0 a 1 | 3,1 ms |
| Tempo di ritardo alla variazione di segnale da 1 a 0 | 4,1 ms |
| Circuito di protezione | Prot. contro inversione polarità |
| Digitale: | |
| Denominazione uscita | Connettore M12 |
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Fieldline |
| Tipo | modularità |
| Numero di canali | 8 |
| Potenziali | |
| Alimentazione di tensione UL | 24 VÂ DC |
| Alimentazione di corrente a UL | max. 4 A |
| Corrente assorbita da UL | max. 50 mA (per 2 MBaud) |
| tip. 40 mA (per 2 MBaud) | |
| max. 50 mA (per 500 kBaud) | |
| tip. 35 mA (per 500 kBaud) | |
| Alimentazione di tensione a US | 24 VÂ DC |
| Alimentazione di corrente a US | max. 4 A |
| Corrente assorbita da US | tip. 5 mA (più corrente di alimentazione dei sensori) |
| max. 600 mA | |
| Alimentazione: Elettronica del modulo | |
| Collegamento | Connettore M12 |
| Denominazione | UL |
| Tensione di alimentazione | 24 VÂ DC |
| Range tensione di alimentazione | 18 VÂ DC ... 30 VÂ DC (ripple incluso) |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Per periferia | 500 VÂ AC |
| Collegamento | Connettore M12 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Grado di protezione | IP65/IP67 |
| Pressione aria (funzionamento) | 80 kPa ... 106 kPa (fino a 2000Â m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000Â m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -25 °C ... 85 °C |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 95 % |
| Classe di protezione | III (IECÂ 61140, ENÂ 61140, VDEÂ 0140-1) |
| Tipo di montaggio | Montaggio a parete |
I vantaggi
Inserzione flessibile dell’alimentazione
Bloccaggio rapido SPEEDCON
Protezione da cortocircuito e sovraccarico
Indicatore di stato e diagnostica
Connessione universale mediante connettore M12
