Gli Axioline Smart Element possono essere integrati in sistemi con un'interfaccia Smart Element. Questo Smart Element rileva le posizioni degli encoder incrementali.

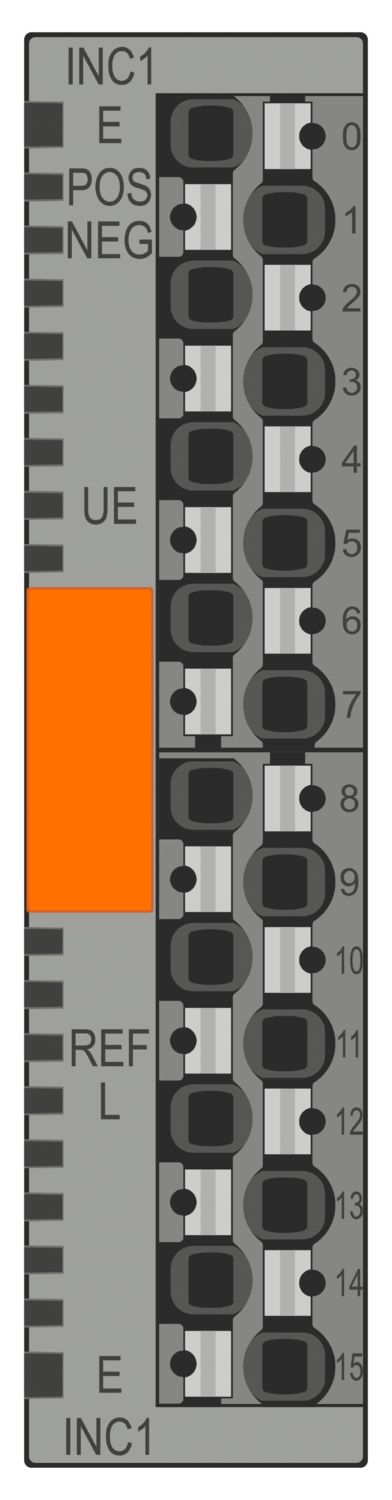

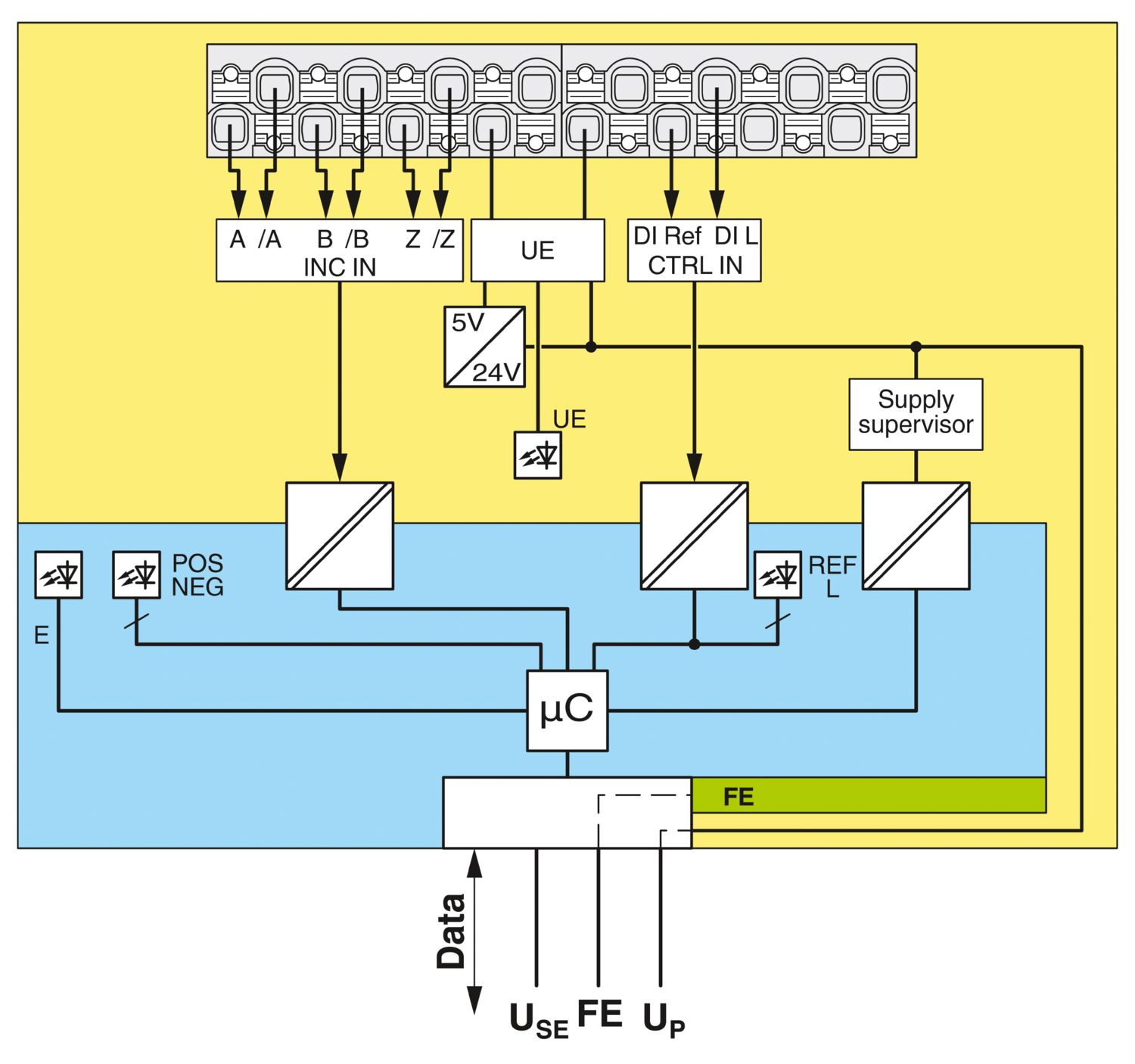

AXL SE INC1 SYM
-
Modulo funzionale
1088130
Axioline Smart Elements, Modulo di rilevamento posizionamento, Ingresso encoder incrementale: 1, encoder simmetrici conformi alla norma EIA-422, Ingressi digitali: 2, 24 V DC, grado di protezione: IP20
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Download gratuito disponibile.
Downloads
Dettagli prodotto
Disegno quotato |
|
Larghezza | 14,9 mm |
Altezza | 62,2 mm |
Profondità | 62 mm |
Nota per l'utilizzo | |
Nota per l'utilizzo | Solo per l'uso industriale |
Smart Element-Interface | |
Numero di interfacce | 1 |
Collegamento | Connettori Card Edge |
Velocità di trasmissione | Vedere il sistema in cui si utilizza Smart Element. |
Tempo di avvio fino al funzionamento | < 500 ms |
Modulo | |
Codice ID (esadecimale) | none |
Canale dati di processo | 80 Bit |
Range indirizzi ingressi | 10 Byte |
Range indirizzi uscite | 10 Byte |
Bisogno di dati di parametrizzazione | 19 Byte |
Bisogno di dati di configurazione | 7 Byte |
Digitale: | |
Denominazione ingresso | Ingressi digitali |
Descrizione dell'ingresso | EN 61131-2 tipo 3 |
Numero ingressi | 2 (DI Ref, DI L) |
Collegamento | Connessione Push-in |
Tecnica di connessione | 1 conduttore |
Range d'ingresso segnale "0" | -3 V DC ... 5 V DC |
Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
Tensione nominale d'ingresso UIN | 24 V DC |
Corrente di ingresso nominale con UIN | 3 mA |
Circuito di protezione | protezione da fenomeni transitori; Diodo soppressore |
Trasduttore | |
Numero ingressi | 1 (A, /A, B, /B, Z, /Z) |
Denominazione ingresso | Ingresso encoder incrementale |
Segnali dell'encoder | encoder simmetrici conformi alla norma EIA-422 |
Lunghezza cavo | max. 30 m (cavo schermato) |
Tipo di prodotto | Componenti I/O |
Famiglia di prodotti | Axioline Smart Elements |
Tipo | modularità |
Posizione d'installazione | Vedere il sistema in cui si utilizza Smart Element. |
Caratteristiche di isolamento | |
Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
Potenza dissipata massima in condizioni nominali | 1,8 W |
Trasduttore | |
Numero | 1 (+5 V) |
Tensione di uscita nominale | 5 V DC |
Range di tensione | 5 V DC ... 5,5 V DC |
Carico di corrente ammesso | max. 250 mA |
Circuito di protezione | Protezione contro cortocircuito; elettrico e termico |
Protezione contro sovraccarico | |
protezione da fenomeni transitori; Diodo soppressore | |
Numero | 1 (+24 V) |
Tensione di uscita nominale | 24 V DC |
Range di tensione | 19,2 V DC ... 30 V DC |
Carico di corrente ammesso | max. 500 mA |
Circuito di protezione | Protezione contro cortocircuito; elettrico (a partire da ca. 600 mA) |
Protezione contro sovraccarico | |
protezione da fenomeni transitori; Diodo soppressore | |
Numero | 1 (A, /A, B, /B, Z, /Z) |
Denominazione | Encoder incrementale simmetrico |
Livelli di tensione del segnale | Segnale differenziale (segnale-segnale invertito), secondo EIA-422 |
Tensione sincrona massa del segnale | -20 V DC ... 20 V DC |
Frequenza d'ingresso | max. 1 MHz |
Potenziali: Alimentazione logica dello Smart Elements (USE) | |
Tensione di alimentazione | tramite connettori Card Edge |
Potenziali: Alimentazione della periferia (UP) | |
Tensione di alimentazione | 24 V DC (tramite connettori Card Edge) |
Range tensione di alimentazione | 19,2 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
Corrente assorbita | max. 700 mA |
tip. 512 mA | |
Corrente assorbita | min. 11 mA (senza periferiche collegate) |
Circuito di protezione | Prot. contro le sovratensioni; Vedere il sistema in cui si utilizza Smart Element. |
Prot. contro inversione polarità; Diodo contro inv. polarità | |
Isolamento galvanico/isolamento dei campi di tensione | |
Tensione di prova: Alimentazione logica / alimentazione da 24 V (periferia) | 500 V AC, 50 Hz, 1 min |
Tensione di prova: Alimentazione logica / terra funzionale | 500 V AC, 50 Hz, 1 min |
Tensione di prova: Alimentazione 24 V (periferia) / Terra funzionale | 500 V AC, 50 Hz, 1 min |
Tecnologia di connessione | |
Denominazione collegamento | Periferia |
Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline Smart Element". |
Connessione conduttori | |
Collegamento | Connessione Push-in |
Sezione conduttore rigida | 0,25 mm² ... 1,5 mm² |
Sezione conduttore flessibile | 0,25 mm² ... 1,5 mm² |
Sezione conduttore AWG | 24 ... 16 |
Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
Lunghezza di spelatura | 8 mm |
Periferia | |
Collegamento | Connessione Push-in |
Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline Smart Element". |
Sezione conduttore rigida | 0,25 mm² ... 1,5 mm² |
Sezione conduttore flessibile | 0,25 mm² ... 1,5 mm² |
Sezione del conduttore AWG | 24 ... 16 |
Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
Lunghezza di spelatura | 8 mm |
Condizioni ambientali | |
Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
Grado di protezione | IP20 |
Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
Tipo di montaggio | Slot Smart Element |
Posizione d'installazione | Vedere il sistema in cui si utilizza Smart Element. |
Codice articolo | 1088130 |
Pezzi/conf. | 1 Pezzi |
Quantità di ordinazione minima | 1 Pezzi |
Codice vendita | DRIB61 |
Codice prodotto | DRIB61 |
GTIN | 4055626886183 |
Peso per pezzo (confezione inclusa) | 37,7 g |
Peso per pezzo (confezione esclusa) | 35 g |
Numero tariffa doganale | 85389091 |
Paese di origine | DE |
ECLASS
ECLASS-11.0 | 27242605 |
ECLASS-12.0 | 27242605 |
ECLASS-13.0 | 27242605 |
ETIM
ETIM 9.0 | EC001601 |
UNSPSC
UNSPSC 21.0 | 32151600 |
EU RoHS | |
Soddisfa i requisiti della direttiva RoHS | Sì |
con eccezione delle deroghe, se note | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
EU REACH SVHC | |
Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
SCIP | c1cefc67-bf3c-4ac2-91fa-26cef19be2ca |
Prodotti compatibili
-
SZS 0,4X2,5 VDE - Cacciavite 1205037
-
CRIMPFOX 6 - Pinza a crimpare 1212034
-
CRIMPFOX DUO 10 - Pinza a crimpare 1031721
-
CRIMPFOX 10T-F - Pinza a crimpare 1134913
-
MM-TML (EX4,2)R C1 TR/BK - Etichetta 0803979
-
SK 5,0 WH:REEL - Strisce di siglatura 0805221
-
UM6M-TM (5X12) - Segnamorsetti 0830928
-
UCT6M-TM 5 - Segnamorsetti 0830756
I vantaggi
Rilevamento di segnali digitali da encoder incrementali simmetrici e asimmetrici (A, /A, B, /B, Z, /Z)
Acquisizione di impulsi fino a 1 MHz
Valutazione assi lineari e rotativi
Alimentazione per encoder 5 V o 24 V
1 Ingresso utilizzabile per il referenziamento
Funzione Latch per una rapida memorizzazione temporanea delle posizioni
Registro a 32 bit per l'uscita degli encoder incrementali acquisiti
Cartellino memorizzato del tipo di apparecchiatura
