Il modulo è previsto per l’impiego all’interno di una stazione Axioline F. Il master IO-Link permette il funzionamento di massimo otto dispositivi IO-Link. In alternativa, è possibile collegare su ogni porta un sensore o un attuatore standard digitali. In combinazione con l'accoppiatore bus Axioline F, il master IO-Link è un collegamento che integra i dispositivi IO-Link in un sistema bus di livello superiore.

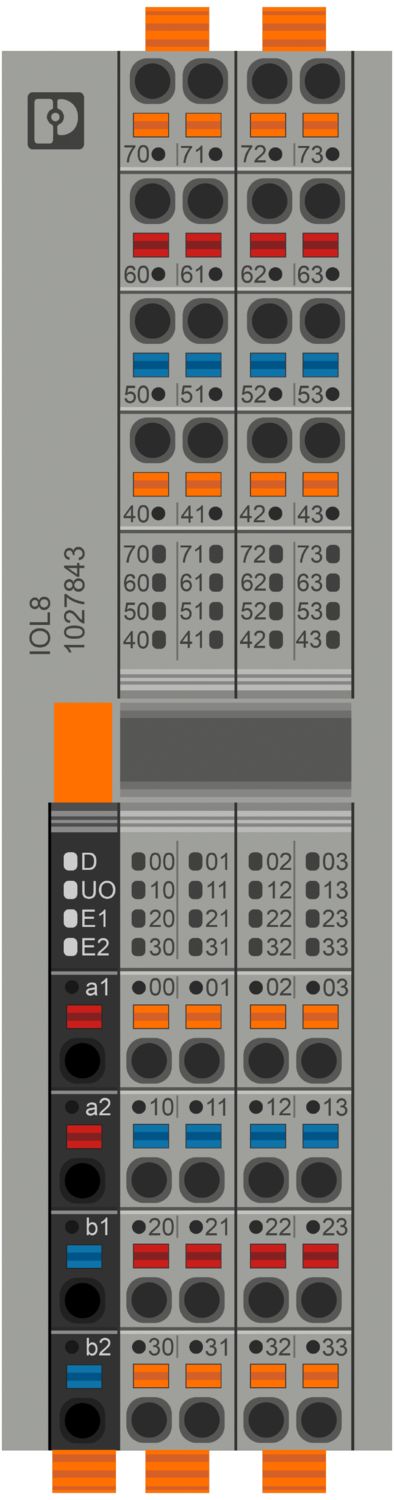

AXL F IOL8 2H
-
Modulo di comunicazione
1027843
Axioline F, Master IO-Link, porte IO-Link Class A: 8, tipo di connessione: Connessione Push-in, tecnica di connessione: 3 conduttori, velocità di trasmissione nel bus locale: 100 MBit/s, grado di protezione: IP20, incluso modulo di base bus e connettori Axioline F
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Disegno quotato |
|
| Larghezza | 35 mm |
| Altezza | 129,9 mm |
| Profondità | 54 mm |
| Nota sulle dimensioni | La profondità vale per l'utilizzo di una guida di supporto TH 35-7.5 (secondo EN 60715). |
| Nota per l'utilizzo | |
| Nota per l'utilizzo | Solo per l'uso industriale |
| Bus locale Axioline F | |
| Numero di interfacce | 2 |
| Collegamento | Modulo di base bus |
| Velocità di trasmissione | 100 MBit/s |
| Modulo | |
| Canale dati di processo | 512 Bit |
| Range indirizzi ingressi | 64 Byte |
| Range indirizzi uscite | 64 Byte |
| Digitale | |
| Descrizione dell'ingresso | Porte IO-Link nel modo operativo ingresso digitale (DI) |
| Numero ingressi | max. 8 (EN 61131-2 Tipo 1) |
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 3 conduttori |
| Tensione nominale d'ingresso UIN | 24 V DC |
| Range d'ingresso segnale "0" | -0,3 V DC ... 5 V DC |
| Range d'ingresso segnale "1" | 11 V DC ... 30 V DC |
| Corrente nominale d'ingresso | tip. 2,5 mA |
| Corrente sensore per canale | max. 1 A (in L+/L-) |
| Tempo di filtro in ingresso | 1 µs |
| IO-Link | |
| Numero porte | 8 |
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 3 conduttori |
| Tipo di porta | Class A |
| Digitale | |
| Descrizione dell'uscita | Porte IO-Link nel modo operativo uscite digitali (DO) |
| Collegamento | Connessione Push-in |
| Tecnica di connessione | 2/3 conduttori |
| Numero uscite | max. 8 |
| Tensione di uscita nominale | 24 V DC |
| Corrente nominale per canale | 200 mA |
| Tipo di prodotto | Componenti I/O |
| Famiglia di prodotti | Axioline F |
| Tipo | block modular |
| Posizione di installazione | in base alle esigenze (senza derating della temperatura) |
| Volume di consegna | incluso modulo di base bus e connettori Axioline F |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II (IEC 60664-1, EN 60664-1) |
| Grado di inquinamento | 2 (IEC 60664-1, EN 60664-1) |
| Potenza dissipata massima in condizioni nominali | 1,7 W |
| Alimentazione: IO-Link | |
| Tensione nominale di alimentazione della periferia | 24 V DC |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente nominale per ogni IO-Link-Port | 1 A (su L+/L-) |
| 200 mA (su C/Q) | |
| Circuito di protezione | Protezione contro il sovraccarico per L+; limitata dal punto di vista elettronico a 1,2 A |
| Protezione contro il corto circuito per L+; mediante disattivazione dopo 5 ms | |
| Potenziali: Alimentazione del bus locale Axioline F (UBus) | |
| Tensione di alimentazione | 5 V DC (mediante modulo di base bus) |
| Corrente assorbita | max. 50 mA |
| Potenziali: Alimentazione della tensione di alimentazione per la periferia (UO), inclusa l'alimentazione delle porte IO-Link | |
| Tensione di alimentazione | 24 V DC |
| Range tensione di alimentazione | 18 V DC ... 30 V DC (comprese tutte le tolleranze, ripple incluso) |
| Corrente assorbita | max. 8 A (assorbimento di corrente complessivo del circuito periferico e a C/Q come DO e a L+/L-) |
| max. 60 mA (senza periferiche collegate) | |
| Circuito di protezione | Prot. contro le sovratensioni; elettronica (35 V, 0,5 s) |
| Prot. contro inversione polarità; diodo parallelo; con protezione esterna 5 A (solo per la messa in servizio) | |
| Isolamento galvanico/isolamento dei campi di tensione | |
| Tensione di prova: Alimentazione 5 V del bus locale (UBus) / alimentazione 24 V (periferica) | 500 V AC, 50 Hz, 1 min |
| Tensione di prova: Alimentazione 5 V del bus locale (UBus) / terra funzionale | 500 V AC, 50 Hz, 1 min |
| Tensione di prova: Alimentazione 24 V (periferia) / Terra funzionale | 500 V AC, 50 Hz, 1 min |
| Tecnologia di connessione | |
| Denominazione collegamento | Connettore Axioline F |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Connessione conduttori | |
| Collegamento | Connessione Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Connettore Axioline F | |
| Collegamento | Connessione Push-in |
| Nota sul tipo di connessione | Rispettare le indicazioni sulle sezioni dei conduttori riportate nel manuale utente "Axioline F: sistema e installazione". |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione del conduttore AWG | 24 ... 16 |
| Lunghezza del tratto da spelare | 8 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Grado di protezione | IP20 |
| Pressione aria (funzionamento) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Pressione aria (trasporto e stoccaggio) | 70 kPa ... 106 kPa (fino a 3000 m s.l.m.) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Umidità dell'aria consentita (esercizio) | 5 % ... 95 % (senza condensa) |
| Umidità dell'aria consentita (stoccaggio/trasporto) | 5 % ... 95 % (senza condensa) |
| Classe di protezione | III (IEC 61140, EN 61140, VDE 0140-1) |
| Tipo di montaggio | Montaggio su guida DIN |
| Posizione di installazione | in base alle esigenze (senza derating della temperatura) |

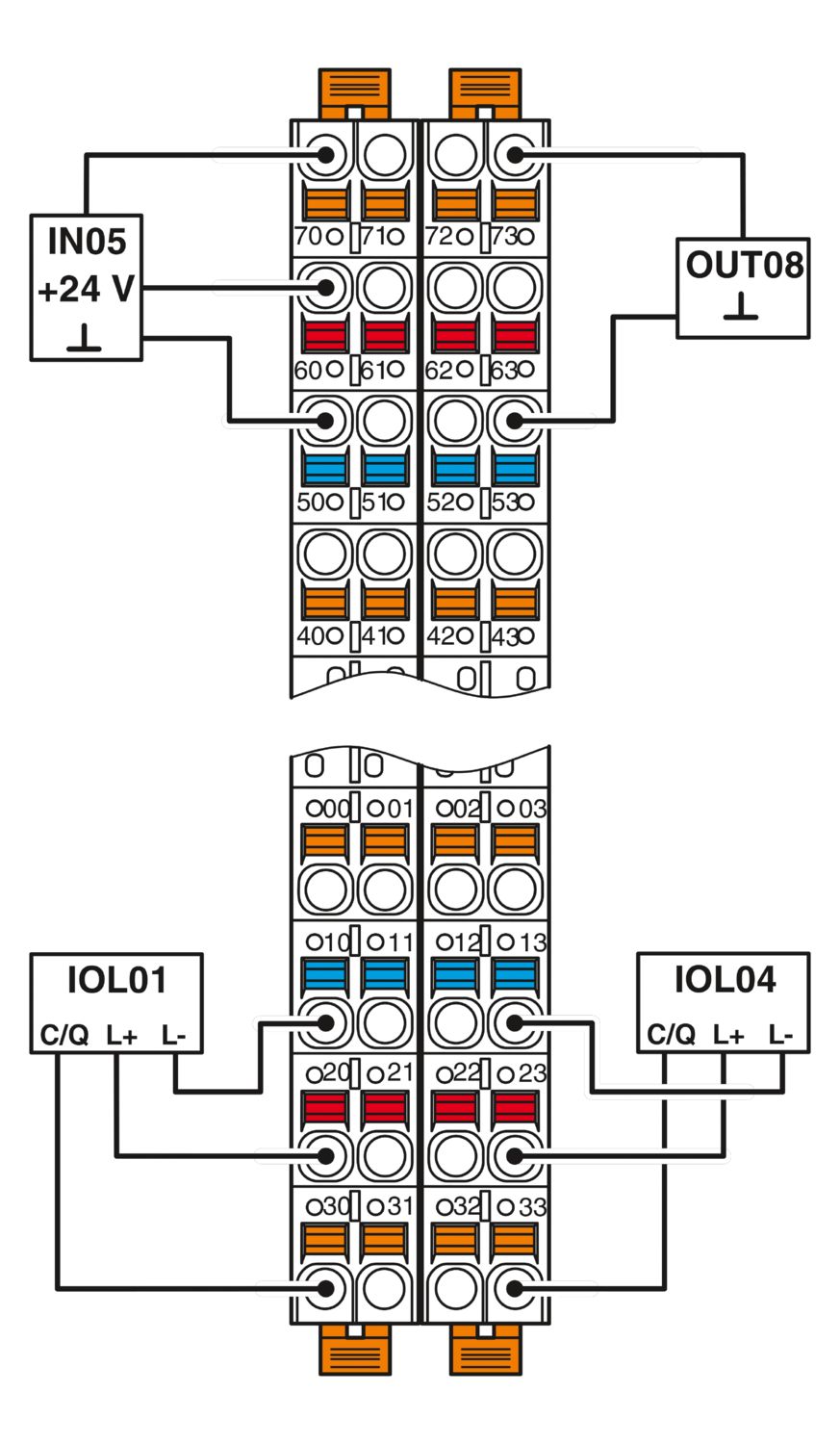

I vantaggi
Connessione di otto dispositivi IO-Link
In alternativa: connessione di un sensore o attuatore digitale per porta

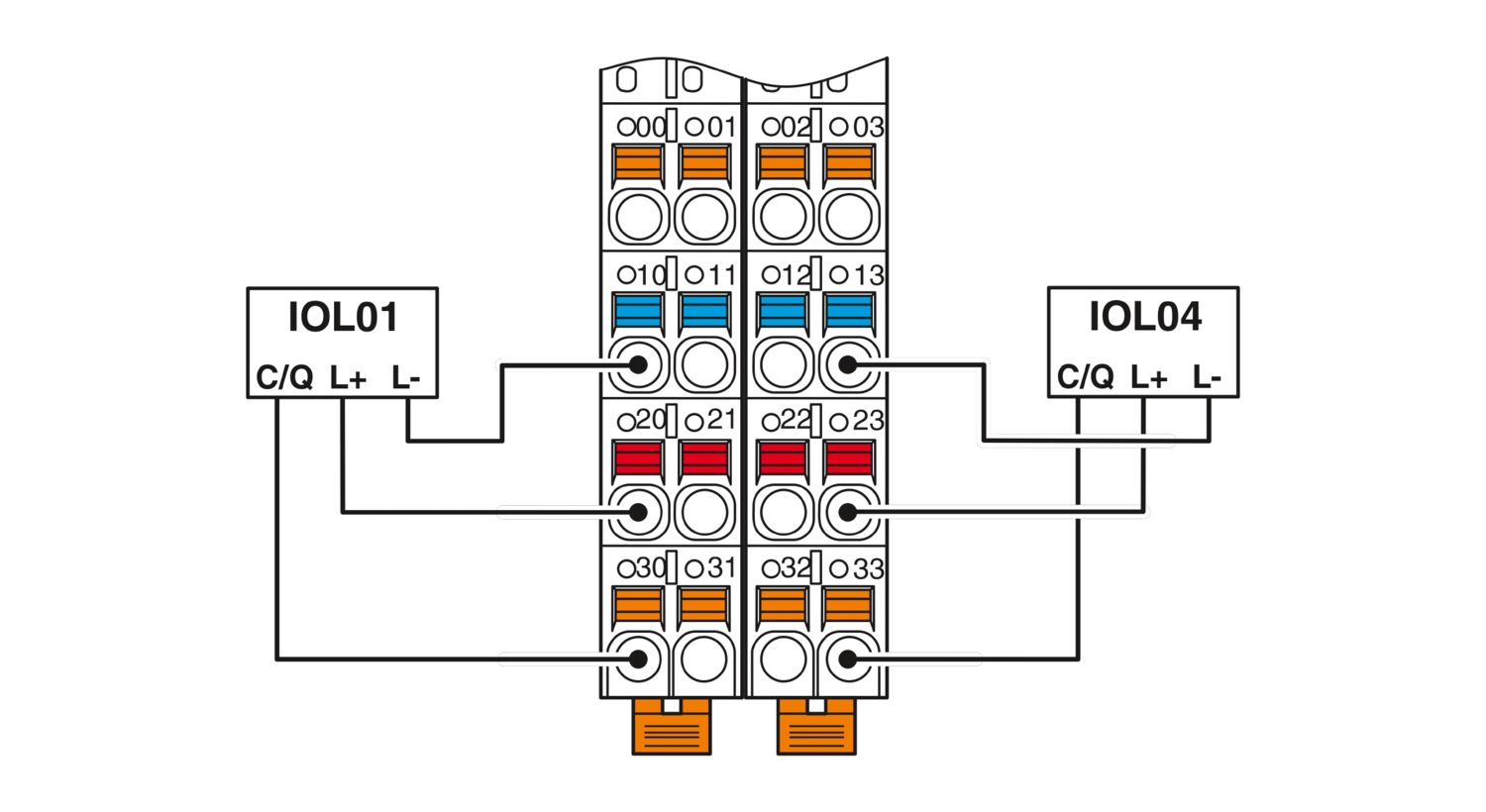

Connessione dei dispositivi IO-Link con tecnologia a 3 connettori
Collegamento dei sensori con connessione a 3 conduttori
Connessione degli attuatori con 2 e 3 conduttori
Memorizzazione dei dati dei parametri sul master
Specifica IO-Link V1.1.2
L'andamento del valori sostitutivi degli ingressi e delle uscite può essere parametrizzato per ogni porta
Supporta IOL-CONF (a partire dalla versione 1.02 del firmware)
Cartellino memorizzato del tipo di apparecchiatura
