UL Listed
ID omologazione: FILE E 221474| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
cUL Listed
ID omologazione: FILE E 221474| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| 125 V | 4 A |
SAC-5P- 2,0-520/M12FS VA
-
Cavo sensore/attuatore
1564668
Cavo sensore/attuatore, 5-poli, PVC, grigio RAL 7001, estremità conduttore libera, su Connettore femmina diritto M12, codifica: A, lunghezza cavo: 2 m
Dettagli prodotto
| Tipo di prodotto | Cavo sensore/attuatore |
| Numero di poli | 5 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Codifica | A |
| Caratteristiche di isolamento | |
| Categoria di sovratensione | II |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale guarnizione | NBR |
| Materiale impugnature | TPU, difficilmente infiammabile, autoestinguente |
| Materiale contatto | CuSn |
| Materiale superficie contatti | Ni/Au |
| Materiale inserto portacontatti | TPU GF |
| Materiale connessione a vite | Acciaio inossidabile |
| Resistenza di isolamento | ≥ 100 MΩ |
| Tensione nominale UN | 48 V AC |
| 60 V DC | |
| Corrente nominale IN | 4 A |
| Dati meccanici | |
| Cicli di manovra | ≥ 100 |
| Segnalazione stato | no |
| Indicazione di stato disponibile | no |
| Connessione 1 | |
| Tipo | estremità conduttore libera |
| Connessione 2 | |
| Tipo | Connettore femmina diritto M12 |
| Numero di poli | 5 |
| Tipo di codifica | A |
| Lunghezza cavo | 2 m |

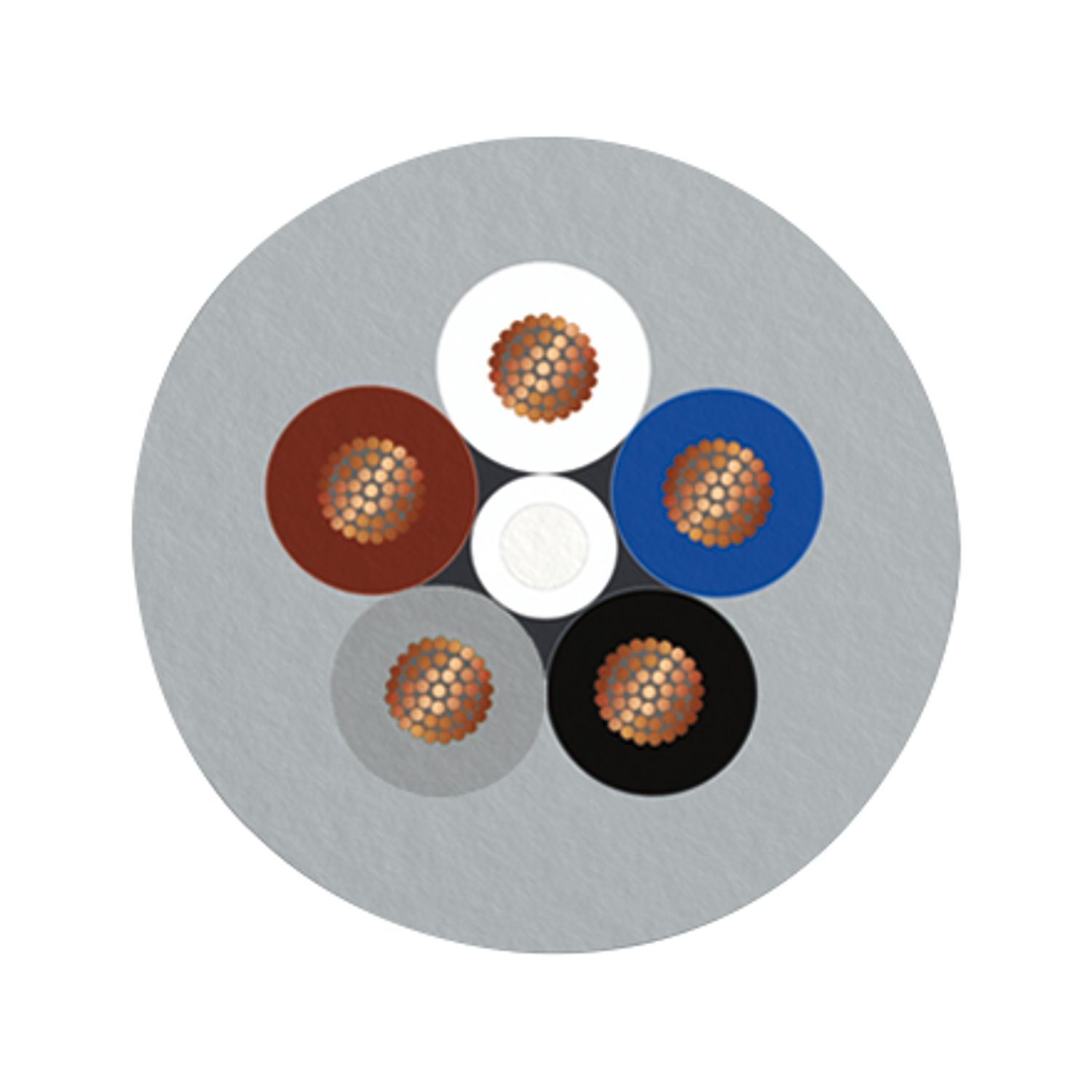

| PVC grigio a 5 conduttori grigio [520] | |
| Disegno quotato |
|
| Peso della linea | 54 kg/km |
| Numero di poli | 5 |
| Schermato | no |
| Tipo di cavo | PVC grigio a 5 conduttori grigio [520] |
| Struttura conduttore segnale linea | 42x 0,10 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 0,34 mm² |
| Diametro filo con guaina isolante | 1,45 mm ±0,02 mm |
| Diametro esterno conduttore | 5,90 mm ±0,15 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | grigio RAL 7001 |
| Materiale conduttore | Filo Cu nudo |
| Riempitore materiale | PVC |
| Materiale, isolamento fili | PVC |
| Conduttore singolo, colore | marrone, bianco, blu, nero, grigio |
| Isolamento spessore parete | ≥ 0,23 mm (Isolamento fili) |
| ≥ 0,76 mm (Guaina esterna) | |
| Cordatura intera | 5 conduttori intorno ai riempitori verso l'anima |
| Passo di cordatura cordatura intera | 55 mm |
| Resistenza del conduttore max. | max. 58 Ω/km (a 20 °C) |
| Resistenza di isolamento | ≥ 1 GΩ*km (a 20 °C) |
| Tensione nominale cavi | ≤ 300 V |
| Tensione di prova | ≥ 3000 V |
| Resistenza alla fiamma | secondo UL-Style 2464 |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C (cavi, posa fissa) |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP68 | |
| IP69K | |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| -25 °C ... 80 °C (cavi, posa fissa) | |
| -5 °C ... 80 °C (Cavi, posa mobile) | |
