SAC-6P-S15MRC2/10,0-PUR PE
-
Cavo di alimentazione
1860285
Cavo di alimentazione, 6-poli, PUR senza alogenati, nero, Maschio angolato Dimensione 15 Bloccaggio a baionetta, su estremità conduttore libera, lunghezza cavo: 10 m, per corrente alternata fino a 16 A/600 V
Dettagli prodotto
| Tipo di prodotto | Cavo Power |
| Applicazione | Alimentazione di energia |

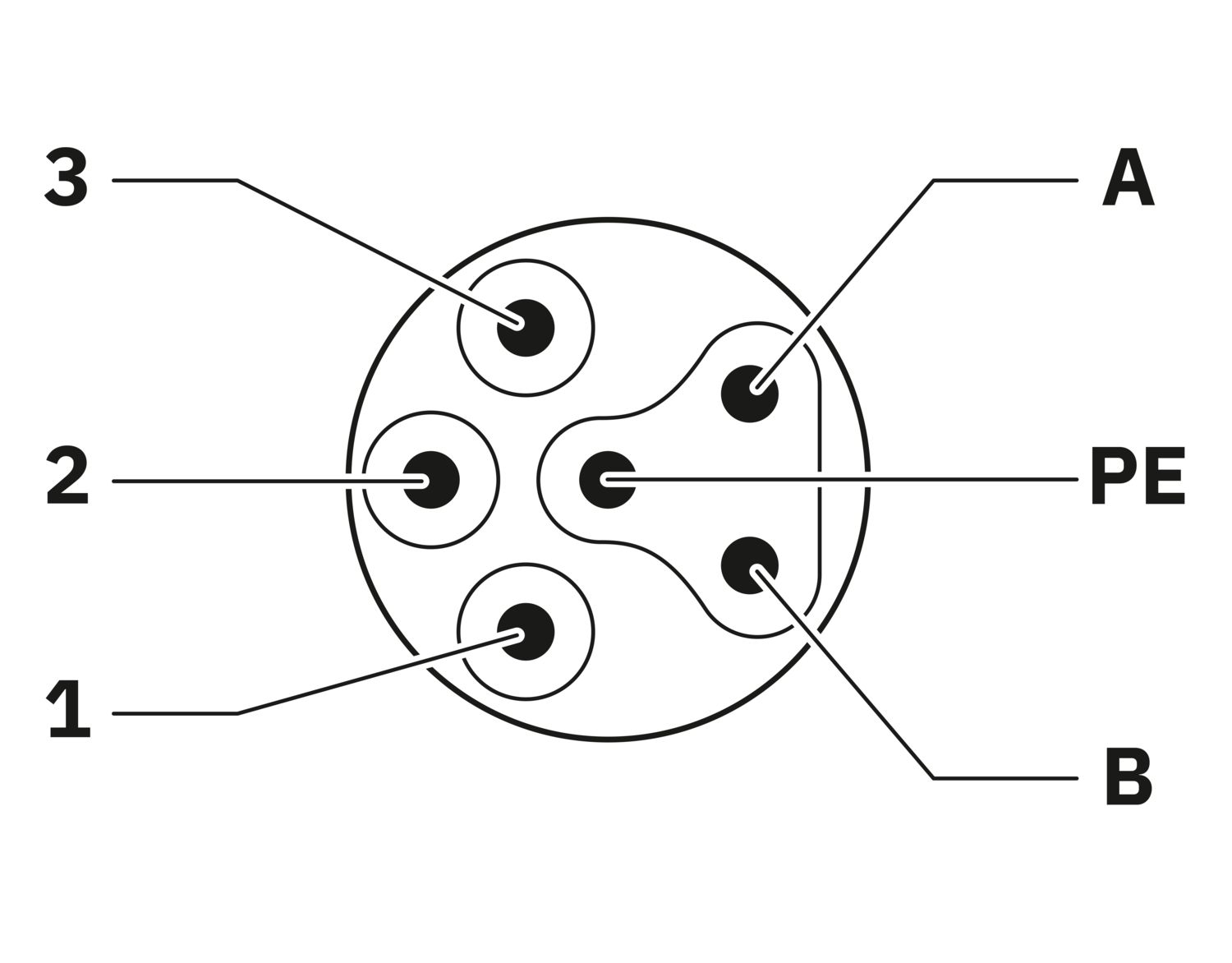

| Numero di poli | 6 |
| Numero uscite cavi | 1 |
| Schermato | no |
| Caratteristiche di isolamento | |
| Grado d'inquinamento | 3 |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale impugnature | PUR |
| Materiale contatto | Lega Cu |
| Materiale superficie contatti | Ag |
| Materiale inserto portacontatti | PA |
| Materiale connessione a vite | non disponibile |
| Guaina esterna, materiale | PUR |
| Materiale conduttore | Filo Cu nudo |
| Tensione nominale UN | 600 V AC (Power) |
| 63 V (Segnale) | |
| Corrente nominale IN | 16 A (Power) |
| 10 A (Segnale) | |
| Resistenza del conduttore max. | 7,98 Ω/m |
| Dati meccanici | |
| Cicli di piegatura, massimo | 5000000 |
| Connessione 1 | |

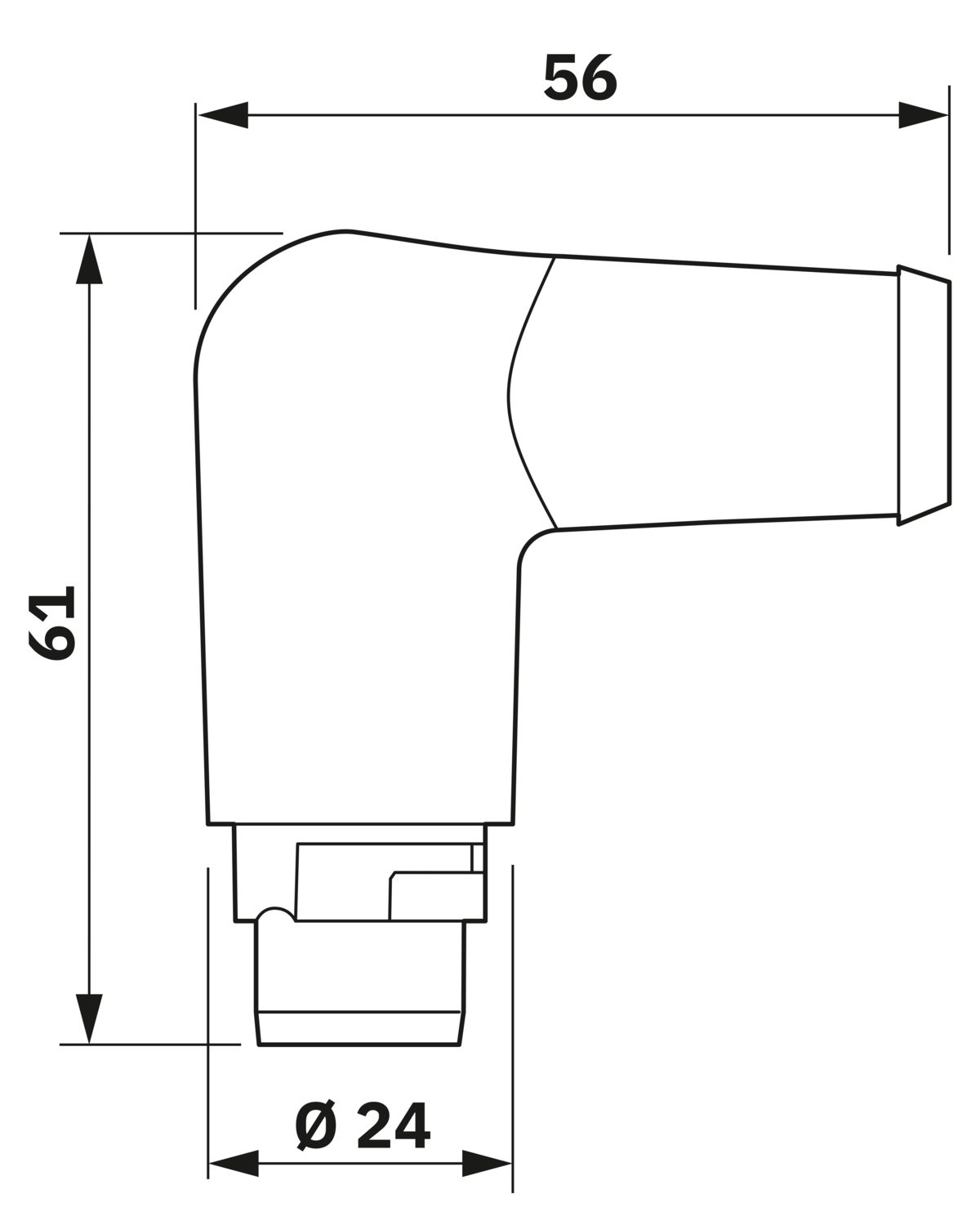

| Tipo | Maschio angolato Dimensione 15 Bloccaggio a baionetta |
| Numero di poli | 6 |
| Tipo di bloccaggio | Bloccaggio a baionetta |
| Connessione 2 | |
| Tipo | estremità conduttore libera |
| Lunghezza cavo | 10 m |
| PUR senza alogenati nero [PUR] | |
| Numero di poli | 6 |
| Schermato | no |
| Tipo di cavo | PUR senza alogenati nero [PUR] |
| Tensione di alimentazione AWG | 14 |
| Sezione del conduttore | 6x 2,5 mm² |
| Diametro filo con guaina isolante | 2,85 mm ±5 % |
| Diametro esterno conduttore | 10,50 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | nero |
| Materiale conduttore | Filo Cu nudo |
| Conduttore singolo, materiale | PP |
| Conduttore singolo, colore | nero 1, nero 2, nero 3, nero 4, nero 5, verde/giallo |
| Isolamento spessore parete | Isolamento fili |
| Cordatura intera | 6 fili avvolti intorno al riempimento |
| Resistenza del conduttore max. | max. 7,98 Ω/m |
| Tensione nominale cavi | ≤ 1000 V |
| Tensione di prova | ≥ 10000 V |
| Raggio di piegatura minima, fisso | 7,5 x D |
| Raggio di piegatura minima, flessibile | 10 x D |
| Raggio di piegatura minimo, fisso | 79 mm |
| Raggio di piegatura minimo, mobile | 105 mm |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 5000000, Raggio di piegatura: 79 mm, Velocità di posizionamento: 3,3 m/s, Accelerazione: 5 m/s² |
| Temperatura ambiente (esercizio) | -50 °C ... 80 °C (cavi, posa fissa) |
| -25 °C ... 80 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 (nello stato installato) | |
| Temperatura ambiente (esercizio) | -30 °C ... 85 °C (connettore / connecttore femmina) |
| Norme/disposizioni | IEC 61076-2-116 |
| Codice articolo | 1860285 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | AF1JEA |
| Codice prodotto | AF1JEA |
| GTIN | 4067923519831 |
| Peso per pezzo (confezione inclusa) | 2.116 g |
| Peso per pezzo (confezione esclusa) | 2.116 g |
| Numero tariffa doganale | 85444920 |
| Paese di origine | DE |
ECLASS
| ECLASS-13.0 | 27060327 |
| ECLASS-15.0 | 27060327 |
ETIM
| ETIM 9.0 | EC001855 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì |
| con eccezione delle deroghe, se note | 6(c) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
Prodotti compatibili
I vantaggi
Protezione mediante codifica speciale contro gli inserimenti errati
