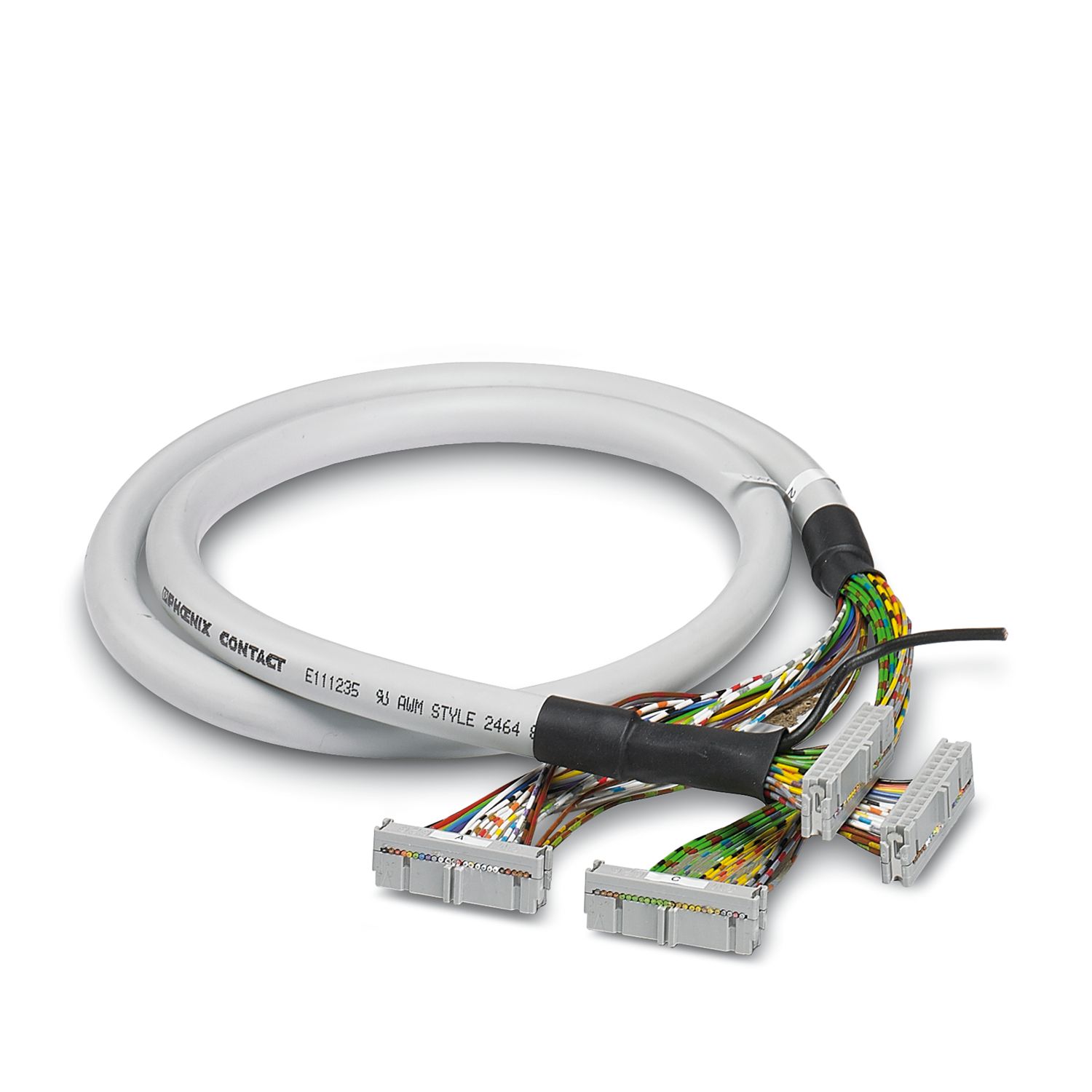

CABLE-2FLK24/2FLK24/DV/ 1,5M/S - Cavi - 2906952

Dettagli prodotto

Dati tecnici

Caratteristiche articolo

Tipo di prodotto	Cavo di sistema

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Grado di protezione	IP00
Grado di protezione (Luogo di installazione)	≥ IP54 (Luogo di installazione)
Temperatura ambiente (esercizio) (Posa fissa)	-40 °C ... 70 °C (Posa fissa)
Temperatura ambiente (esercizio) (Posa mobile)	-10 °C ... 70 °C (Posa mobile)
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 80 °C
Posizione elevata	≤ 2000 m

Caratteristiche elettriche

Tensione di esercizio (AC)	≤ 30 V AC
Tensione di esercizio (DC)	≤ 60 V DC
Rapporto ciclo di esercizio	100 % ED
Corrente (per circuito, 50 °C)	≤ 1 A (allo stato non arrotolato, vedi declassamento)
Corrente (per circuito, 70 °C)	≤ 0,6 A (allo stato non arrotolato, vedi declassamento)
Controllore supportato EMERSON DeltaV
Scheda I/O adatta	SE4053S2B11
	SE4083S2B11

Cavo / linea

Lunghezza cavo	1,5 m
50X0.14 [PVC]
UL AWM Style	2464/1061
Numero di poli	50
Schermato	sì
Tipo di cavo	50X0.14 [PVC]
Tipo di conduttore	Cavo circolare confezionato schermato
Struttura conduttore segnale linea	7x 0,16 mm
Linea segnale AWG	26
Sezione del conduttore	50x 0,14 mm²
Diametro filo con guaina isolante	1 mm ±0,03 mm
Diametro esterno conduttore	11,00 mm ±0,3 mm
Guaina esterna, materiale	PVC semi rigido
Guaina esterna, colore	grigio
Materiale conduttore	Filo Cu stagnato
Resistenza linea	≤ 145 Ω/km (a 20 °C)
Resistenza di isolamento	≥ 20 MΩ*km (20 °C)
Raggio di piegatura minimo, fisso	114 mm
Raggio di piegatura minimo, mobile	205 mm
Capacità di carico dinamica (flessione)	Cicli di piegatura, massimo: 5000 (per raggio ≥ 18x diametro esterno)
Assenza di alogeni	no
Resistenza alla fiamma	IEC 60332-1-2 (tubatura)
		VDE 0842, parte 332-1-2 (tubatura)
		IEC 60332-3-22 (tubatura)
		UL VW-1
		CSA FT-1
Resistenza all'olio	contro gli spruzzi occasionali (tubatura)
Versione di cavi	Cavo per un modulo

Dati di collegamento

Connessione 1
Attacco a norma	IEC 60603-13 (a norma)
Collegamento	IDC/FLK conduttore femmina
Numero collegamenti	2
Numero di poli	24
Sezione conduttore AWG	26
Cicli di manovra	> 50
Passo	2,54 mm
Connessione 2
Attacco a norma	IEC 60603-13 (a norma)
Collegamento	IDC/FLK conduttore femmina
Numero collegamenti	2
Numero di poli	24
Cicli di manovra	> 50
Passo	2,54 mm

Note

Nota per il funzionamento	Per l'uso conforme è necessario rispettare le specifiche della direttiva d'installazione (vedi download). Per le applicazioni o l'uso con prodotti di terzi è necessario rispettare anche le specifiche, gli avvertimenti e le avvertenze di sicurezza del rispettivo produttore terzo.

Dati commerciali

Codice articolo	2906952
Pezzi/conf.	1 Pezzi
Quantità di ordinazione minima	1 Pezzi
Nota	Produzione su ordinazione (non è possibile effettuare resi)
Codice vendita	DK221K
Codice prodotto	DK221K
GTIN	4055626144856
Peso per pezzo (confezione inclusa)	296,8 g
Peso per pezzo (confezione esclusa)	296,8 g
Numero tariffa doganale	85444290
Paese di origine	DE

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	125 V	1 A

Environmental product compliance

Prodotti compatibili

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
