CHARX connect, GB/T, Cavo di ricarica AC mobile, 16 A permanente, 440 V AC, con connettori di ricarica lato veicolo e connettori di ricarica lato infrastruttura, cavi: 5 m, nero, diritto, con cappuccio di protezione, custodia: nero, grigio, Logo PHOENIX CONTACT, GB/T 20234.2-2015, GB/T 18487.1-2015, per la ricarica con corrente alternata (AC) di veicoli elettrici (EV) con prese GB/T lato veicolo
Cavo di ricarica mobile in AC con connettore di ricarica del veicolo e connettore di ricarica lato infrastruttura per il caricamento di veicoli elettrici (EV) con prese GB/T lato veicolo con corrente alternata (AC), compatibile con prese di ricarica di infrastruttura GB/T sulle stazioni di ricarica per mobilità elettrica (EVSE)

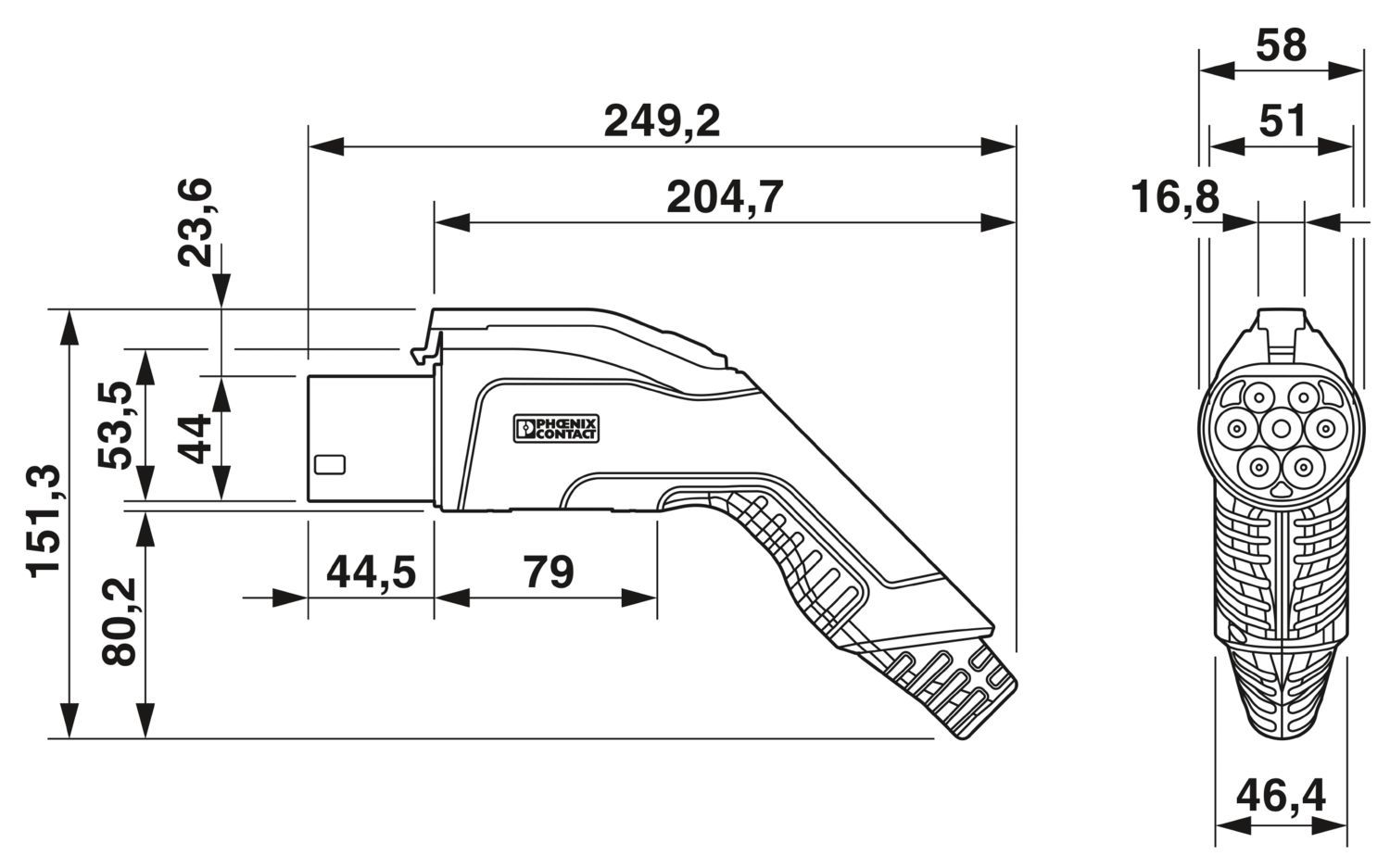

| Tipo di prodotto | Cavo di ricarica AC |
| Famiglia di prodotti | CHARX connect |
| Applicazione | per la ricarica con corrente alternata (AC) di veicoli elettrici (EV) con prese GB/T lato veicolo |
| Compatibile con le prese di ricarica lato infrastruttura GB/T presenti sulle stazioni di ricarica per la mobilità elettrica (EVSE) | |
| Dotazione | con cappuccio di protezione |
| Standard di ricarica | GB/T |
| Modalità di carica | Mode 3, Case B |
| Logo aggiunto | Logo PHOENIX CONTACT |
| Tipo di trasmissione del segnale | Pulse width modulation |
| Nota sul tipo di connessione | Connessione a crimpare, non separabile |
| Codifica | 680 Ω (tra PE e CC) |
| Potenza e corrente di ricarica (Ricarica in AC (trifase)) | |
| Tipo di corrente di carica | AC trifase |
| Corrente di ricarica | 16 A AC (Monofase) |
| Potenza di ricarica | 12,2 kW |
| Tensione nominale | 440 V |
| Assegnazione poli (Leistungskontakte) | |
| Numero | 5 (L1, L2, L3, N, PE) |
| Tensione nominale | 440 V |
| Corrente nominale | 16 A |
| Assegnazione poli (Signalkontakte) | |
| Numero | 2 (CP, CC) |
| Tensione nominale | 30 V AC |
| Corrente nominale | 2 A |
| Connettore di ricarica lato veicolo | |
| Disegno quotato |
Connettore di ricarica del veicolo
|
| Larghezza | 55,9 mm |
| Altezza | 85,4 mm |
| Profondità | 207,6 mm |
| Colore (Custodia) | nero (9005) |
| Colore (Maniglie) | grigio (7042) |
| Colore (Inserto frontale) | nero (9005) |
| Colore (Cappuccio di protezione) | nero (9005) |
| Colore (Cavo) | nero (9005) |
| Materiale (Connettore di ricarica lato veicolo) | Plastica |
| Materiale (Guaina esterna cavo) | TPE-U |
| Materiale (Superficie contatti) | Argento |
| Lunghezza cavo | 5 m |
| Norme/disposizioni relative ai cavi | prEN 50620/DIN EN 50620 |
| Certificazioni relative ai cavi | VDE |
| Peso della linea | max. 250,00 kg/km |
| Tipo di cavo | Classe 5 |
| Tipo di cavo | diritto |
| Struttura dei cavi | 5 x 2,5 mm² + 1 x 0,5 mm² |
| Diametro esterno conduttore | 12,80 mm ±0,4 mm |
| Guaina esterna, materiale | TPE-U |
| Resistenza linea | ≤ 0,00798 Ω/m (riferita ad un filo di potenza, a temperatura ambiente di 20 °C) |
| Raggio di piegatura | min. 192 mm (15x diametro) |
| Lunghezza cavo | 5 m |
| Diametro esterno conduttore | 12,80 mm ±0,4 mm |
| Tipo di cavo | Classe 5 |
| Certificazioni relative ai cavi | VDE |
| Norme/disposizioni relative ai cavi | prEN 50620/DIN EN 50620 |
| Resistenza linea | ≤ 0,00798 Ω/m (riferita ad un filo di potenza, a temperatura ambiente di 20 °C) |
| Dati meccanici | |
| Cicli di manovra | > 10000 |
| Forza di inserzione | < 100 N |
| Condizioni ambientali | |
| Grado di protezione (Connettore di ricarica lato veicolo) | IP55 (collegato, è possibile garantire il grado di protezione con dispositivo collegato e pronto all'uso solo se entrambi gli elementi del collegamento elettrico sono prodotti originali Phoenix Contact o prodotti normati equivalenti) |
| Grado di protezione (Cappuccio di protezione) | IP54 |
| Temperatura ambiente (esercizio) | -30 °C ... 50 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 80 °C |
| Posizione elevata | 5000 m (sopra il livello del mare) |
| Norme | |
| Norme/Disposizioni | GB/T 20234.2-2015 |
| GB/T 18487.1-2015 | |
