VS-IP20-FPN-93B/0,15
-
Cavo di rete
1405715

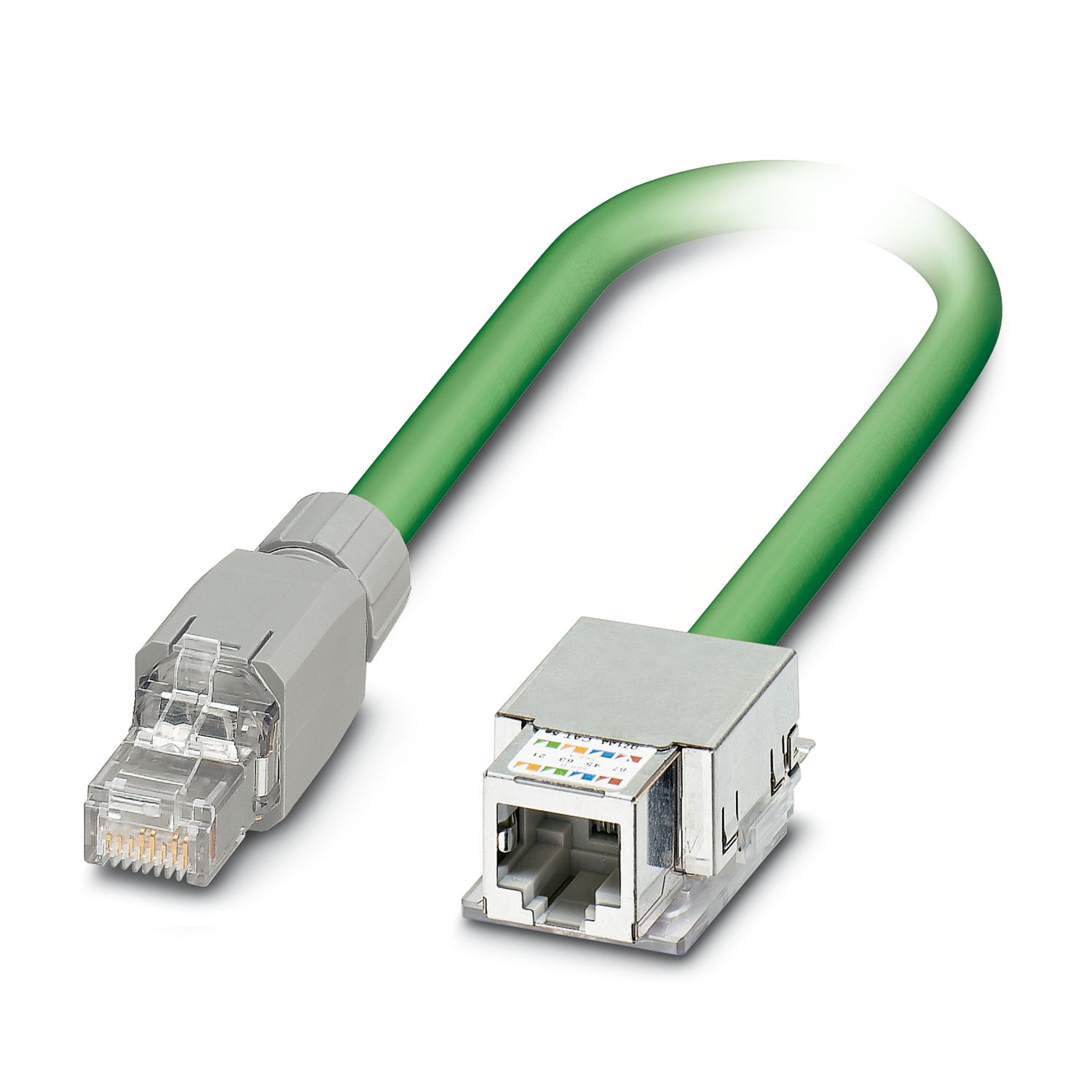

Cavo PROFINET confezionato, CAT5e, schermato, stella quadrupla, AWG 22 flessibile (7 fili), RAL 6018 (giallo-verde), modulo prese RJ45/IP20 per sistema Freenet, 4 poli su connettore RJ45/IP20, Line, lunghezza: 0,15 m
Dettagli prodotto
| Tipo di prodotto | Cavo dati confezionato |
| Lunghezza cavo | 0,15 m |
| PROFINET PVC flessibile CAT5 [93B] | |
| Disegno quotato |
|
| Schermato | sì |
| UL AWM Style | 21694 |
| Peso della linea | 67 kg/km |
| Tipo di cavo | PROFINET PVC flessibile CAT5 |
| Sigla | 2YY(ST)CY |
| Tipo cavo (sigla) | 93B |
| Tipo di segnale/categoria | PROFINET CAT5 (IEC 11801), 100 MBit/s |
| EtherCAT® CAT5 (IEC 11801), 100 MBit/s | |
| Struttura dei cavi | 1x4xAWG22/7, SF/TQ |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | verde RAL 6018 |
| Guaina esterna spessore parete | ca. 0,90 mm |
| Guaina interna materiale | PVC |
| Materiale conduttore | Filo Cu stagnato |
| Struttura conduttore segnale linea | 7x 0,25 mm |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Materiale isolamento fili | PE |
| Diametro filo con guaina isolante | 1,55 mm |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Cordatura intera | Stella quadrupla |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Tensione nominale cavo | 600 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Resistenza di isolamento linea | ≥ 500 MΩ*km |
| Resistenza accoppiamento | ≤ 20,00 mΩ/m (con 10 MHz) |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 100 MHz) |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Runtime | 5,3 ns/m |
| Velocità del segnale | 0,66 c |
| Raggio di piegatura minima, fisso | 3 x D |
| Raggio di piegatura minima, flessibile | 7 x D |
| Attenuazione paradiafonica (NEXT) | 80 dB (con 1 MHz) |
| 76 dB (con 4 MHz) | |
| 70 dB (con 10 MHz) | |
| 65 dB (con 16 MHz) | |
| 63 dB (con 20 MHz) | |
| 60 dB (con 31,25 MHz) | |
| 55 dB (con 62,5 MHz) | |
| 50 dB (con 100 MHz) | |
| Resistenza all'olio | limitatamente resistente agli oli |
| Resistenza alla fiamma | secondo UL 1685 (CSA FT 4) |
| Altra resistenza | resistente ai raggi UV (secondo la norma UL 1581, paragrafo 1200) |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (Cavi, posa mobile) |
| -40 °C ... 70 °C (cavi, posa fissa) | |
