NBC-M 8MS-M 8FS/.../...
-
Cavo di rete
1408715
Cavo di rete, Ethernet (100 MBit/s), PROFINET (100 MBit/s), EtherCAT® (100 MBit/s), 4-poli, schermata, Maschio diritto M8, codifica: A / IP67, su Connettore femmina diritto M8, codifica: A / IP67, lunghezza cavo: Ingresso libero (0,2 ... 40,0 m)
Dettagli prodotto
| Tipo di prodotto | Cavo dati confezionato |
| Applicazione | Standard |
| Tipo sensore | Ethernet |
| Numero di poli | 4 |
| Numero uscite cavi | 1 |
| Schermato | sì |
| Codifica | A |
| Sistema bus | Ethernet |
| Tipo di segnale/categoria | Ethernet, 100 MBit/s |
| PROFINET, 100 MBit/s | |
| EtherCAT®, 100 MBit/s |
| Segnalazione stato | no |
| Indicazione di stato disponibile | no |
| Tensione nominale UN | 30 V AC |
| 30 V DC | |
| Corrente nominale IN | 4 A |
| Mezzo trasmissivo | Rame |
| Materiale guarnizione | NBR |
| Connessione 1 | |
| Tipo | Maschio diritto M8 / IP67 |
| Numero di poli | 4 |
| Tipo di codifica | A (Standard) |
| Colore impugnature | nero |
| Materiale | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| TPU GF (Portacontatti) | |
| TPU, difficilmente infiammabile, autoestinguente (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Cicli di manovra | ≥ 100 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Coppia di serraggio | 0,2 Nm |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
| Connessione 2 | |
| Tipo | Connettore femmina diritto M8 / IP67 |
| Numero di poli | 4 |
| Tipo di codifica | A (Standard) |
| Colore impugnature | nero |
| Materiale | CuSn (Contatto) |
| Ni/Au (Superficie contatti) | |
| TPU GF (Portacontatti) | |
| TPU, difficilmente infiammabile, autoestinguente (Impugnatura) | |
| Pressogetto di zinco, nichelato (Collegamento a vite) | |
| Cicli di manovra | ≥ 100 |
| Resistenza di isolamento | ≥ 100 MΩ |
| Coppia di serraggio | 0,2 Nm |
| Grado di protezione | IP67 |
| Temperatura ambiente (esercizio) | -25 °C ... 90 °C |
| Lunghezza cavo | Ingresso libero (0,2 ... 40,0 m) |
| PROFINET PVC flessibile CAT5 [93B] | |
| UL AWM Style | 21695 (80 °C / 600 V) |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | PROFINET PVC flessibile CAT5 [93B] |
| PROFINET PVC flessibile CAT5 93B | |
| Struttura conduttore | 1x4xAWG22/7, SF/TQ |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Diametro filo con guaina isolante | 1,5 mm ±0,1 mm |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PVC |
| Guaina esterna, colore | verde RAL 6018 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE |

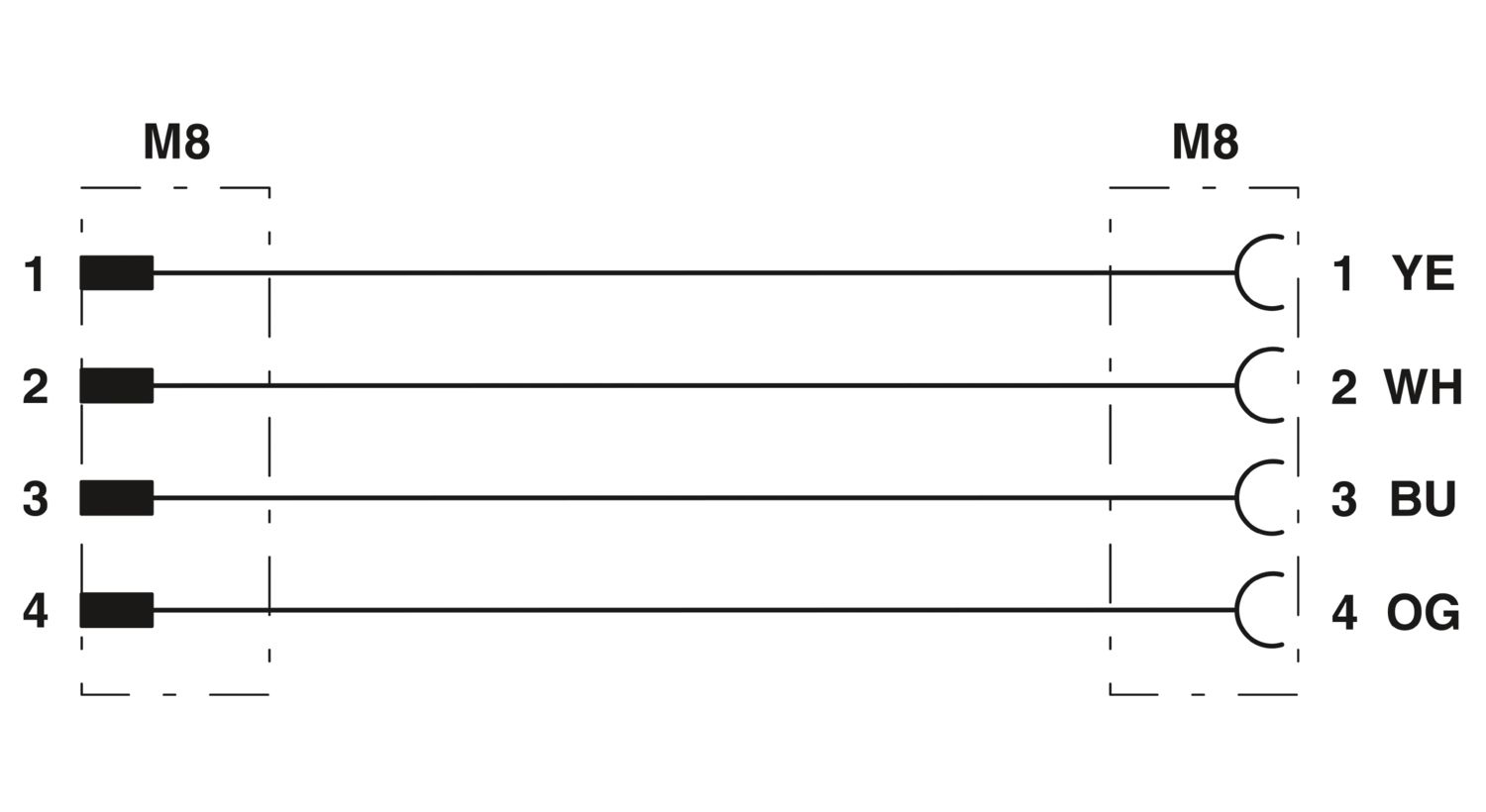

| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Cordatura intera | Stella quadrupla |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Resistenza di isolamento | ≥ 5 GΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±5 Ω (con 100 MHz) |
| Tensione nominale cavi | ≤ 600 V |
| Tensione di prova filo/filo | 2000 V ((50 Hz/1 min)) |
| Tensione di prova filo/schermatura | 2000,00 V ((50 Hz/1 min)) |
| Raggio di piegatura minima, fisso | 4 x D |
| Raggio di piegatura minima, flessibile | 8 x D |
| Resistenza alla fiamma | UL 1581, sezione 1060 e UL 2556, sezione 9.3 (FT1) |
| UL 1685 (CSA FT 4) | |
| UL 1581, sezione 1100 e UL 2556, sezione 9.1 (HFT/FT2) | |
| Resistenza all'olio | OIL RES I secondo UL 2256 |
| Altra resistenza | resistente ai raggi UV (secondo la norma UL 1581, paragrafo 1200) |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (cavi, posa fissa) |
| -10 °C ... 70 °C (Cavi, posa mobile) | |
| Catena portacavi PROFINET CAT5 [93C] | |
| UL AWM Style | 20233 (80 °C / 300 V) |
| Numero di poli | 4 |
| Schermato | sì |
| Tipo di cavo | Catena portacavi PROFINET CAT5 [93C] |
| Catena portacavi PROFINET CAT5 93C | |
| Struttura conduttore | 1x4xAWG22/7, SF/TQ |
| Linea segnale AWG | 22 |
| Sezione del conduttore | 4x 0,34 mm² |
| Diametro filo con guaina isolante | 1,5 mm ±0,05 mm |
| Diametro esterno conduttore | 6,50 mm ±0,2 mm |
| Guaina esterna, materiale | PUR |
| Guaina esterna, colore | verde RAL 6018 |
| Materiale conduttore | Filo Cu stagnato |
| Materiale, isolamento fili | PE |
| Conduttore singolo, colore | bianco, giallo, blu, arancio |
| Cordatura intera | Stella quadrupla |
| Schermatura | Pellicola rivestita in alluminio, treccia di fili in rame stagnati |
| Copertura schermata ottica | 85 % |
| Resistenza di isolamento | ≥ 500 MΩ*km |
| Resistenza del doppino | ≤ 120,00 Ω/km |
| Impedenza caratteristica | 100 Ω ±15 Ω (con 1 .... 100 MHz) |
| Tensione nominale cavi | ≤ 300 V |
| Tensione di prova filo/filo | 2000 V (50 Hz, 1 min.) |
| Tensione di prova filo/schermatura | 2000,00 V (50 Hz, 1 min.) |
| Raggio di piegatura minima, fisso | 5 x D |
| Raggio di piegatura minima, flessibile | 7,5 x D |
| Capacità di carico dinamica (flessione) | Cicli di piegatura, massimo: 3000000, Raggio di piegatura: 200 mm, Corsa di posizionamento: 10 m, Velocità di posizionamento: 4 m/s, Accelerazione: 4 m/s² |
| Capacità di carico dinamico (torsione) | Torsione: ±30 °/m |
| Assenza di alogeni | a norma IEC 60754-1 |
| Resistenza alla fiamma | secondo IEC 60332-1-2 |
| a norma UN ECE-R 118.03 | |
| secondo CSA C 22.2 nr. 210-FT1 | |
| Resistenza all'olio | a norma DIN EN 60811-404 |
| Altra resistenza | resistente ai raggi UV |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C (cavi, posa fissa) |
| -40 °C ... 70 °C (Cavi, posa mobile) | |
| Condizioni ambientali | |
| Grado di protezione | IP65 |
| IP67 | |
| IP65/IP67 | |
| Temperatura ambiente (esercizio) (Connettore maschio/femmina) | -25 °C ... 90 °C (connettore / connecttore femmina) |
| M8 | |
| Definizione norma | Connettore M8 |
| Norme/disposizioni | IEC 61076-2-104 |
| Codice articolo | 1408715 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 25 Pezzi |
| Nota | Produzione su ordinazione (non è possibile effettuare resi) |
| Codice vendita | AF1BJI |
| Codice prodotto | AF1BJI |
| Pagina del catalogo | Pagina 394 (C-2-2019) |
| Numero tariffa doganale | 85444290 |
| Paese di origine | PL |
ECLASS
| ECLASS-13.0 | 27060307 |
ETIM
| ETIM 9.0 | EC001855 |
UNSPSC
| UNSPSC 21.0 | 26121600 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì (Nessuna deroga) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Nessuna sostanza pericolosa al di sopra dei valori limite
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Nessuna sostanza con una percentuale di massa maggiore dello 0,1% |
