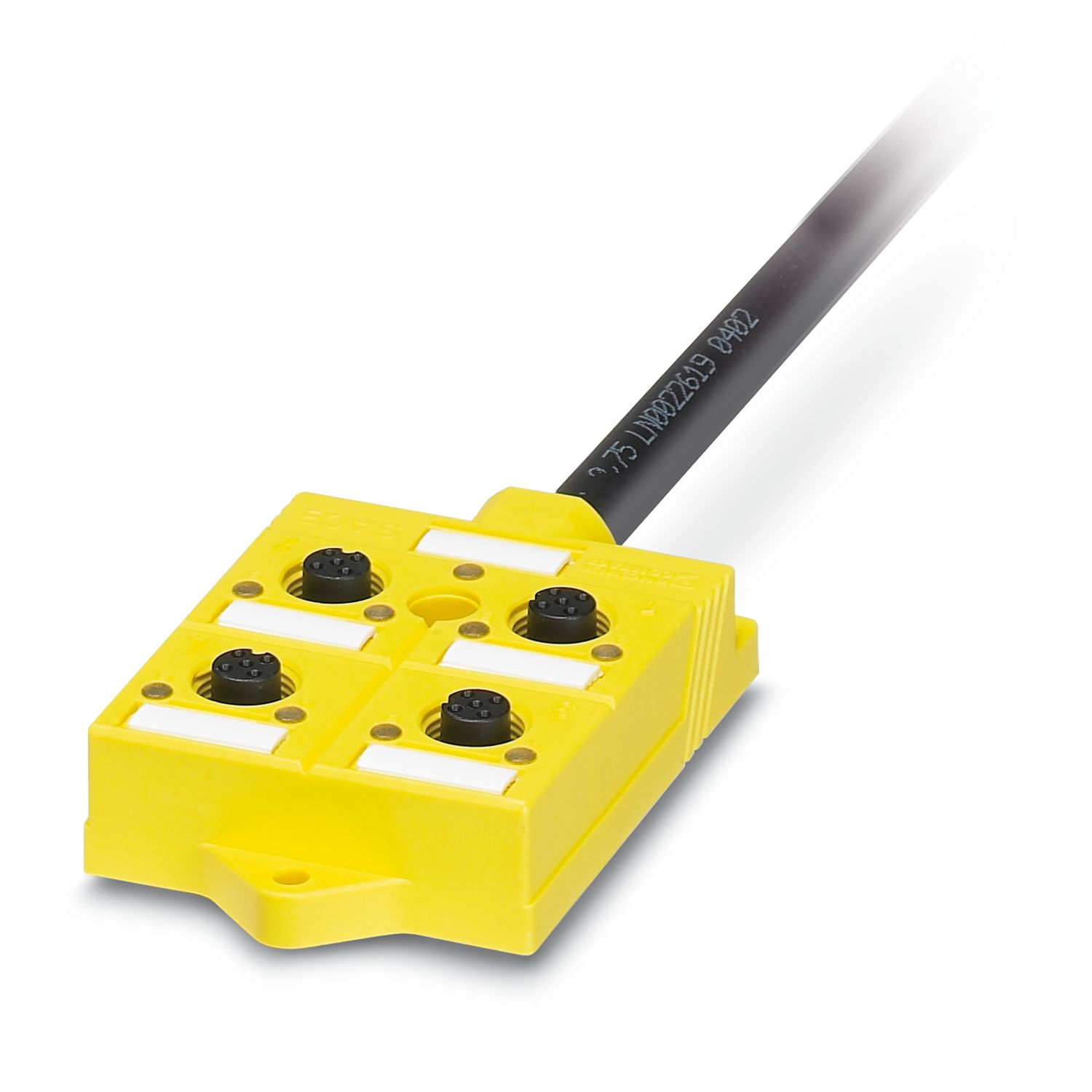

PSR-SACB-4/4-L- 5,0PUR-SD
-
Scatola di distribuzione
2981871

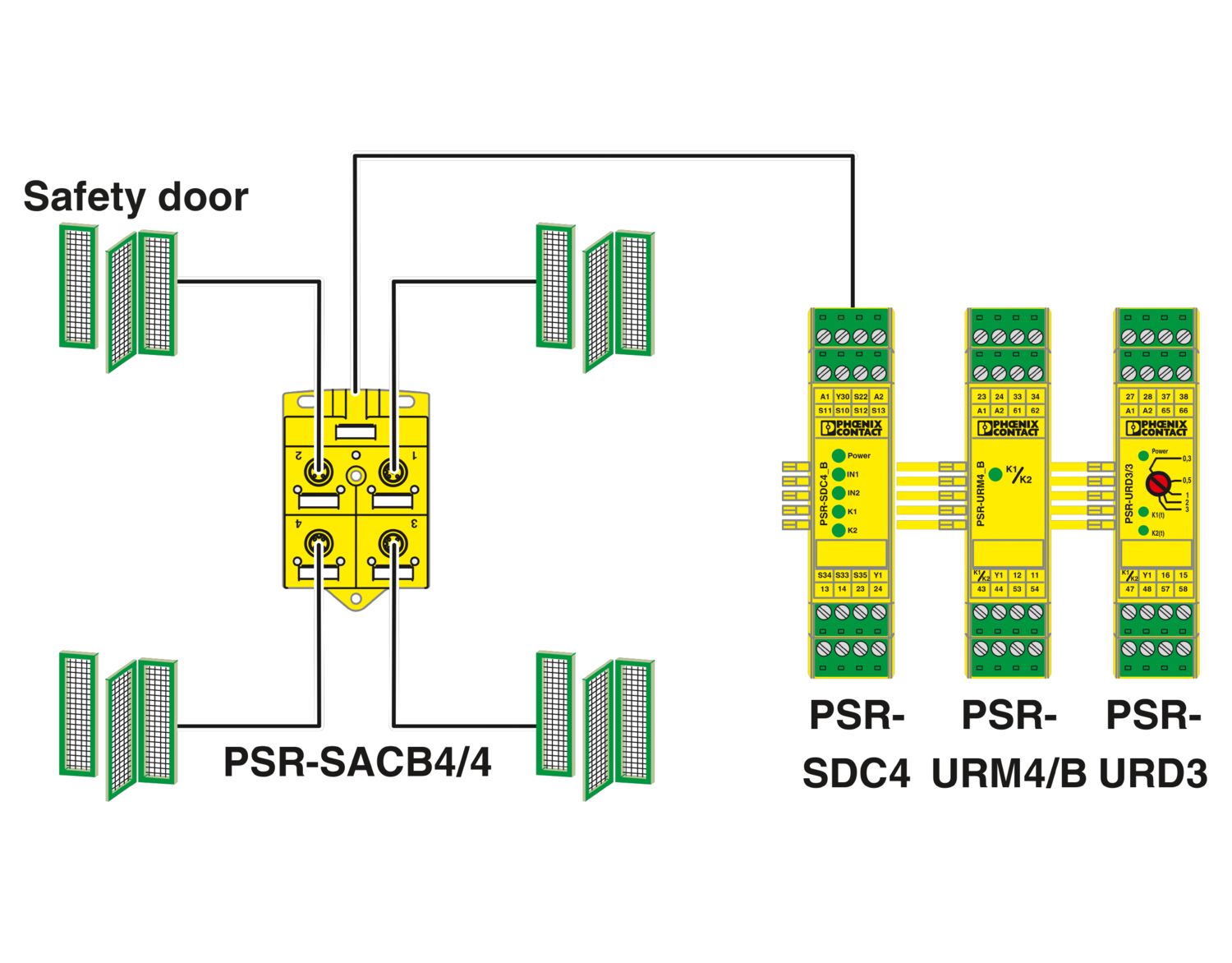

Il box sensore PSR-SACB per finecorsa di sicur. collega in perfetto stato di sicurezza tecnica fino a 4 finecorsa collegati dotati ciascuno di 1 contatto in apert. e 1 in chius. con una combinaz. di moduli di sicur., ad es. PSR-SDC4, lungh.: 5 m
Dettagli prodotto
| Tipo di prodotto | Scatola di distribuzione |
| Campo di applicazione | Sicurezza funzionale |
| Numero di poli | 4 |
| Numero degli slot | 4 |
| Codifica | A - standard |
| Caratteristiche di isolamento: Distanze in aria e linee di fuga | |
| Categoria di sovratensione | III |
| Grado d'inquinamento | 2 |
| Max. corrente consentita | 100 mA (per uscita di segnalazione) |
| Max. corrente cumulativa consentita | 100 mA (Uscite di segnalazione) |
| Rapporto ciclo di esercizio | 100 % ED |
| Distanze in aria e linee di fuga | |
| Tensione di isolamento di nominale | 50 V DC |
| Tensione impulsiva di dimensionamento | 0,8 kV |
| Tensione d'ingresso nominale UN | 24 V DC (del PSR) |
| Range d'ingresso rispetto a UN | 0,8 ... 1,1 |
| Tensione d'ingresso nominale UN | 24 V DC (del PSR) |
| Connessione conduttori | |

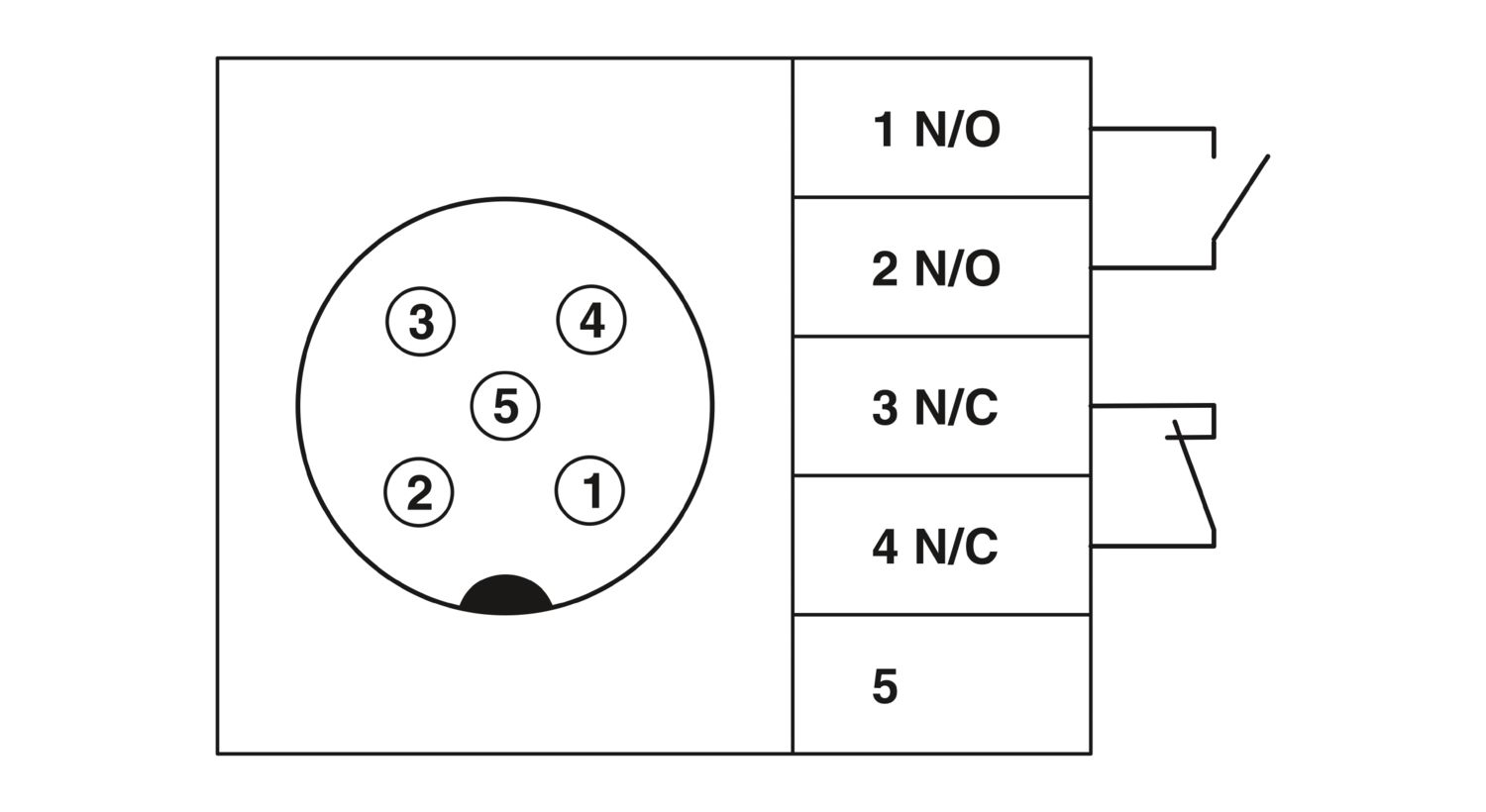

| Tipo di attacco sensore-attuatore | Connettore femmina M12 |
| Segnalazione stato | LED (giallo) |
| Indicazione di stato disponibile | sì |

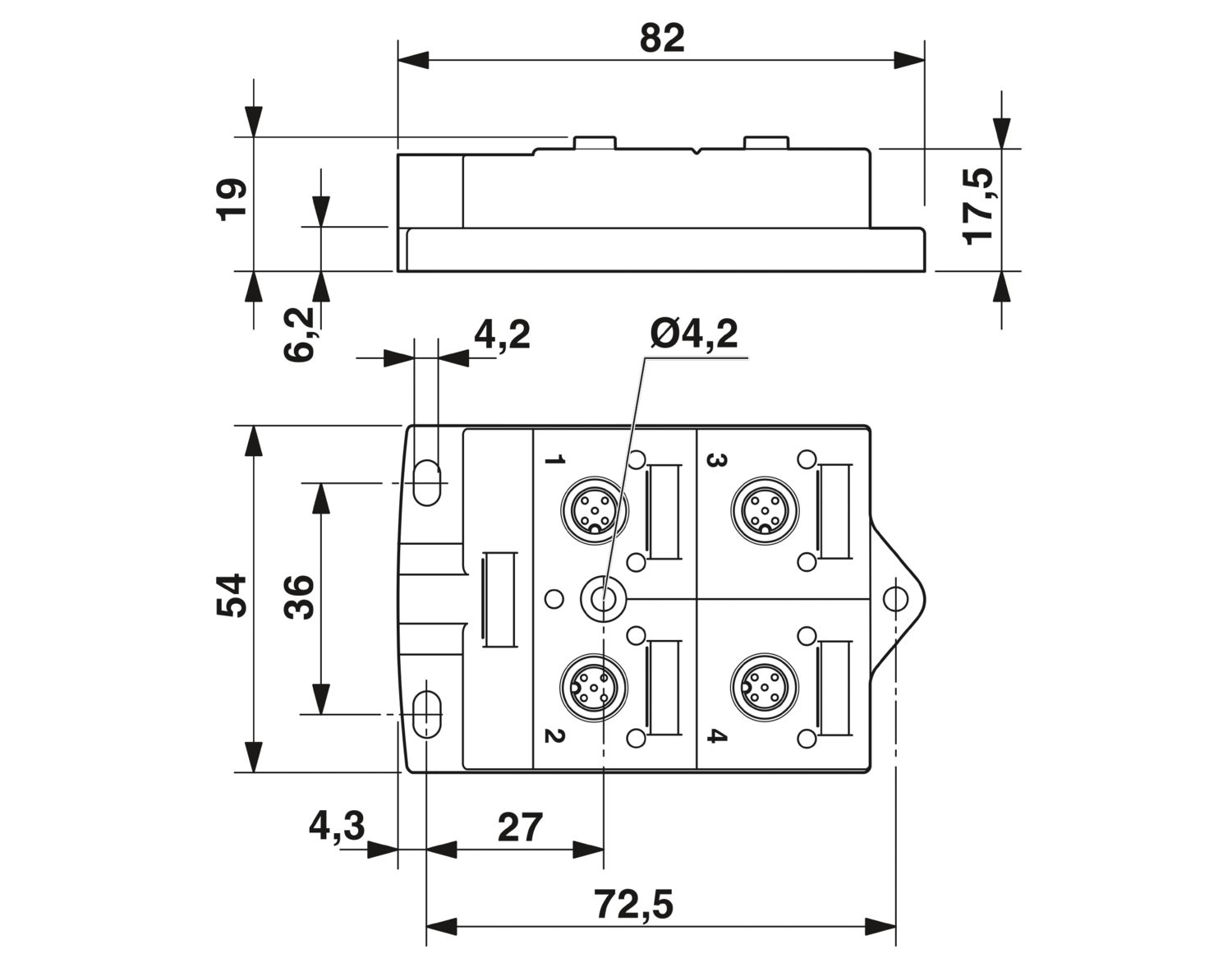

| Disegno quotato |
|
| Larghezza | 54 mm |
| Altezza | 82 mm |
| Profondità | 19 mm |
| Colore | giallo |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale isolante | PA 6.6 |
| Materiale custodia | PA |
| Materiale boccola filettata | PA |
| Lunghezza cavo | 5 m |
| Tipo di cavo | Cavo di uscita per catena portacavi |
| Collegamento | Attacco fisso |
| Diametro esterno | 8,2 mm |
| Sezione del conduttore linea del segnale | 6x 0,34 mm² |
| Sezione metrica conduttore (Segnale) | 0,3 mm² ... 0,5 mm² |
| Sezione conduttore AWG (Segnale) | 22 ... 24 |
| Linea segnale AWG | 22 |
| Sezione del conduttore alimentazione di tensione | 2x 0,75 mm² |
| Sezione metrica conduttore (Energia) | 0,75 mm² ... 1 mm² |
| Sezione conduttore AWG (Energia) | 24 ... 17 |
| Tensione di alimentazione AWG | 18 |
| Temperatura ambiente (esercizio) | -30 °C ... 70 °C (in caso di posa fissa) |
| -5 °C ... 70 °C (in caso di posa mobile) |
| Condizioni ambientali | |
| Grado di protezione | IP65/IP67 |
| Temperatura ambiente (esercizio) | -20 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -20 °C ... 70 °C |
| Distanze in aria e linee di fuga | |
| Norme/Disposizioni | DIN EN 50178 |
| Nota per il montaggio | affiancabile senza distanza |
| Posizione d'installazione | a scelta |
I vantaggi
Sicurezza sul campo grazie alla custodia robusta e all'elevata protezione
Fasciatura flessibile e decentrata dei segnali in una linea principale
Comodo: maggiore disponibilità dell'impianto grazie a una diagnosi rapida e semplice
