G-INS-PG36-M68N-PNES-LG
-
Pressacavi
1424492
Pressacavi, materiale connessione a vite: PA, applicazione: Standard, diametro esterno cavo 22 mm ... 32 mm, schermatura: no, filettatura: Pg36, colore: grigio luce RAL 7035
Dettagli prodotto
| Nota per il montaggio | 1) Montare i perni del collegamento a vite nella custodia con la coppia corretta 2) Inserire il cavo 3) Serrare il dado a risvolto con la coppia corretta |
| Tipo di prodotto | Connessione a vite per cavo |
| Applicazione | Standard |
| Numero dei conduttori | 1 |
| Produttore | BIMED |
| Denominazione produttore | BS-18 |
| Schermato | no |

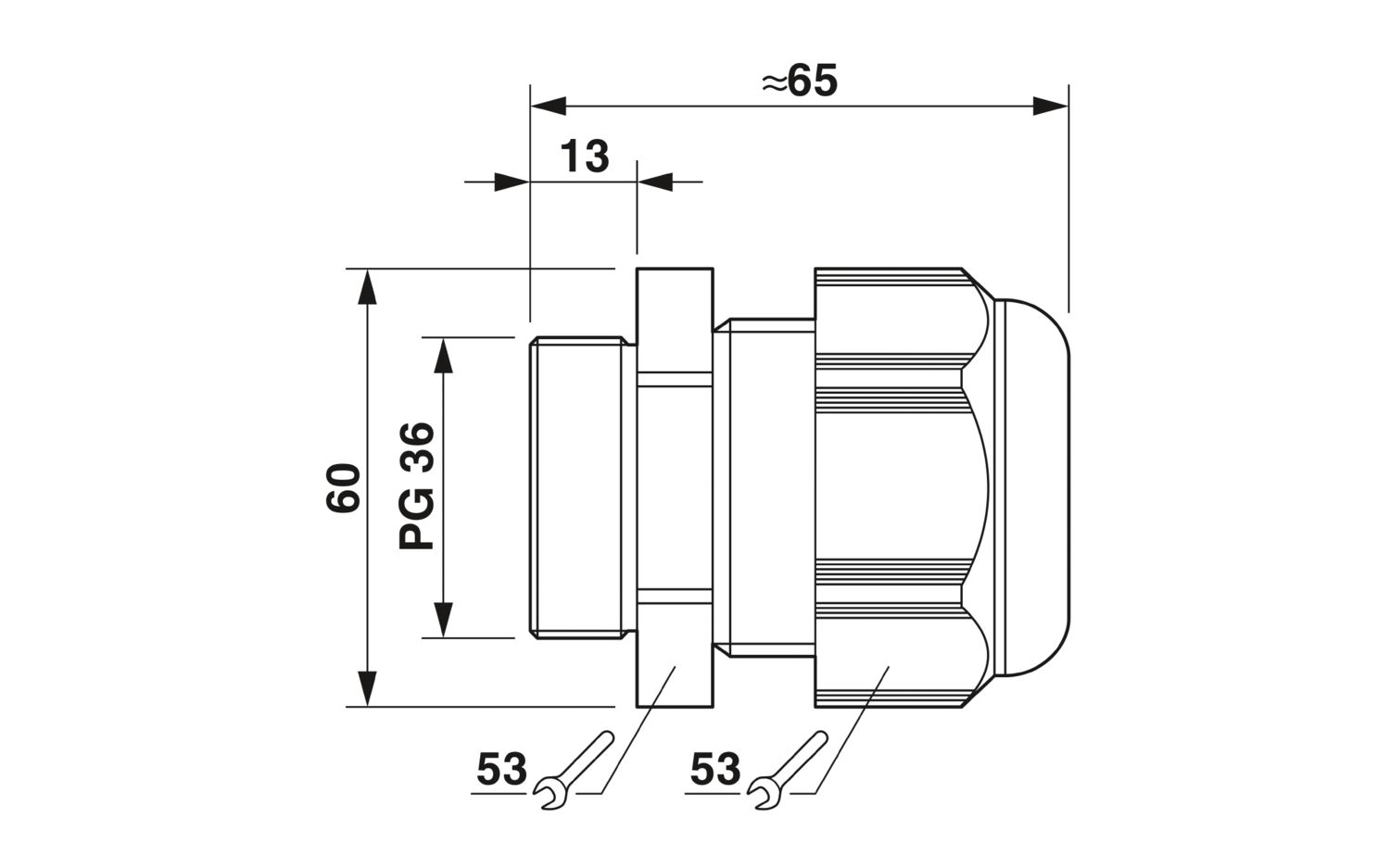

| Disegno quotato |
|
| Lunghezza | 65 mm |
| Lunghezza della filettatura | 13 mm |
| Diametro foro | 47,1 mm ... 47,4 mm |
| Apertura chiave dadi | 53 mm |
| Apertura chiave perno | 53 mm |
| Misura angolare esagonale | 60 mm |
| Tipo filettatura lato collegamenti | Pg36 |
| Coppia di serraggio | 16 Nm ±0,5 Nm (Dado cieco a calotta) |
| 11 Nm (Perno) |
| Colore | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | V2 |
| Materiale guarnizione Guarnizione cavo | CR |
| Materiale connessione a vite | PA |
| Diametro esterno conduttore Linea 1 | 22 mm ... 32 mm |
| Diametro esterno conduttore | 22 mm ... 32 mm (per UL 514 B) |
| Condizioni ambientali | |
| Grado di protezione | IP66 |
| IP68 (5 bar / 0,5 h) | |
| Grado di protezione (NEMA) | 1 |
| 4 | |
| 4X | |
| 12 | |
| 13 | |
| Temperatura ambiente (esercizio) | -40 °C ... 100 °C (statico) |
I vantaggi
Materiale in plastica conforme UL 746C f1
