FL COMSERVER BASIC 232/422/485 - Schnittstellenwandler - 2313478

Hinweise

Hinweis zur Anwendung
Hinweis zur Anwendung	Nur für den industriellen Einsatz
Nutzungsbeschränkung
CCCex -Hinweis	Der Einsatz in explosionsgefährdeten Bereichen ist in China nicht erlaubt.

Artikeleigenschaften

Produkttyp	Schnittstellenumsetzer
Anwendung	TCP, UDP
MTTF	2001 Jahre (SN 29500 Standard, Temperatur 25 °C, Arbeitszyklus 21 %)
	870 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 34,25 %)
	355 Jahre (SN 29500 Standard, Temperatur 40 °C, Arbeitszyklus 100 %)
MTBF	666 Jahre (Telcordia-Standard, Temperatur 25 °C, Arbeitszyklus 21% (5 Tage pro Woche, 8 Std pro Tag))
	179 Jahre (Telcordia-Standard, Temperatur 40 °C, Arbeitszyklus 34,25 % (5 Tage pro Woche, 12 Std pro Tag))
Funktionen
Management	Web-based Management
	SNMP v1/v2
Unterstützte Browser	Netscape Communicator ab Version 4.5 oder Internet Explorer ab Version 5.5

Systemeigenschaften

Systemvoraussetzungen
Unterstützte Browser	Netscape Communicator ab Version 4.5 oder Internet Explorer ab Version 5.5

Elektrische Eigenschaften

Galvanische Trennung	VCC // Ethernet // Seriell
Maximale Verlustleistung bei Nennbedingung	2,4 W
Prüfspannung Datenschnittstelle/Datenschnittstelle	1,5 kV_eff (50 Hz, 1 min.)
Prüfspannung Datenschnittstelle/Versorgung	1,5 kV_eff (50 Hz, 1 min.)
Prüfspannung Datenschnittstelle/Versorgung		1,5 kV_eff
Versorgung
Versorgungsspannungsbereich	19,2 V AC/DC ... 28,8 V AC/DC (über steckbare Schraubklemme COMBICON)
Versorgungsspannungsbereich		22,8 V DC ... 25,2 V DC (alternativ oder redundant, über Backplane-Buskontakt- und Systemstromversorgung)
Versorgungsnennspannung	24 V AC/DC ±20 % (über steckbare Schraubklemme COMBICON)
Versorgungsnennspannung		24 V DC ±5 % (alternativ oder redundant, über Backplane-Buskontakt- und Systemstromversorgung)
Stromaufnahme typisch	100 mA (24 V DC)
Funktion
Management	Web-based Management, SNMP, Notzugang mit Telnet und Seriell
Status- und Diagnoseanzeigen	LEDs: UL (Logikspannung), TD + RD (Datenaktivität seriell), FD (Vollduplex), 100 (100 MBit/s Betrieb), Link (Ethernet), Activity (Ethernet), ERR (Error)

Anschlussdaten

Versorgung
Einleiter/Klemmstelle starr	0,2 mm² ... 2,5 mm²
Einleiter/Klemmstelle flexibel	0,2 mm² ... 2,5 mm²
Abisolierlänge	7,00 mm
Anzugsdrehmoment	0,5 Nm ... 0,6 Nm

Schnittstellen

Signal	Ethernet
Webserver	ja
Daten: Ethernet-Schnittstelle, 10/100Base-T(X) nach IEEE 802.3
Serielle Übertragungsrate	10/100 MBit/s, Autonegotiation
Anschlussart	RJ45-Buchse, geschirmt
Anzahl der Kanäle	1
Übertragungslänge	≤ 100 m (Twisted-Pair, geschirmt)
Unterstützte Protokolle	TCP/IP, UDP
Hilfsprotokolle	ARP, DHCP, BOOTP, SNMP, RIP, RARP, HTTP, TFTP, ICMP
Daten: RS-232-Schnittstelle, nach ITU-T V.28, EIA/TIA-232, DIN 66259-1
Serielle Übertragungsrate	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4 kBit/s
Anschlussart	D-SUB-9-Stecker
Anzugsdrehmoment	0,4 Nm
Pinbelegung	DTE/DCE-Umschaltung per Web-based Management
Übertragungslänge	15 m
Dateiformat/Kodierung	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Datenflusskontrolle/Protokolle	Software-Handshake, Xon/Xoff oder Hardware-Handshake RTS/CTS
Daten: RS-422-Schnittstelle, nach ITU-T V.11, EIA/TIA-422, DIN 66348-1
Serielle Übertragungsrate	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s
Anschlussart	Steck-/Schraubanschluss über COMBICON
Übertragungslänge	≤ 1200 m
Abschlusswiderstand	390 Ω (konfigurierbar)
		180 Ω
		390 Ω
Dateiformat/Kodierung	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Datenflusskontrolle/Protokolle	selbststeuernd
Daten: RS-485-Schnittstelle, nach EIA/TIA-485, DIN 66259-4/RS-485-2-Draht
Serielle Übertragungsrate	0,3; 0,6; 1,2; 2,4; 4,8; 7,2; 9,6; 19,2; 38,4; 57,6; 115,2; 187,5; 230,4; 500; 1000 kBit/s
Anschlussart	Steck-/Schraubanschluss über COMBICON
Abschlusswiderstand	390 Ω (konfigurierbar)
		180 Ω
		390 Ω
Dateiformat/Kodierung	UART/NRZ: 7/8 Bit Data, 1/2 Bit Stopp, None/Even/Odd Parity
Datenflusskontrolle/Protokolle	selbststeuernd

Maße

Breite	22,5 mm
Höhe	99 mm
Tiefe	116 mm

Materialangaben

Farbe (Gehäuse)	grün (RAL 6021)
Material (Gehäuse)	PA 6.6-FR

Mechanische Prüfungen

Freier Fall nach IEC 60068-2-32	Freier Fall: 1 m
Vibrationsfestigkeit nach EN 60068-2-6/IEC 60068-2-6	Vibration (Betrieb): 5g, 10 ... 150 Hz, 2,5 h, in XYZ-Richtung
Schock nach EN 60068-2-27/IEC 60068-2-27	Schock (Betrieb): 15g, 11 ms Dauer, Halbsinus-Schockimpuls
	Schock (Lagerung/Transport): 30g, 11 ms Dauer, Halbsinus-Schockimpuls

Umwelt- und Lebensdauerbedingungen

Umgebungsbedingungen
Schutzart	IP20
Umgebungstemperatur (Betrieb)	-25 °C ... 60 °C
	-20 °C ... 60 °C (nach UL)
Umgebungstemperatur (Lagerung/Transport)	-25 °C ... 70 °C
Höhenlage	≤ 5000 m (Einschränkung siehe Herstellererklärung für Höhenbetrieb)
Zulässige Luftfeuchtigkeit (Betrieb)	10 % ... 95 % (keine Betauung)
Zulässige Luftfeuchtigkeit (Lagerung/Transport)	5 % ... 95 % (keine Betauung)

Zulassungen

CE
Zertifikat	CE-konform
ATEX
Kennzeichnung	 II 3 G Ex ec IIC T4 Gc
Zertifikat	PxCIF11ATEX2313478X
Hinweis	Beachten Sie die besonderen Installationshinweise in der Dokumentation!
UL, USA / Kanada
Kennzeichnung	508 Listed
Kennzeichnung		Class I, Div. 2, Groups A, B, C, D
UL, USA
Kennzeichnung	Class I, Zone 2, AEx nA IIC T5
UL, Kanada
Kennzeichnung	Class I, Zone 2, Ex nA IIC T5 Gc X
Zulassung Südkorea, KC
Zertifikat	KCC-REI-PCK-FL2313478
Schadgastest
Kennzeichnung	ISA-S71.04-1985 G3 Harsh Group A

EMV-Daten

Elektromagnetische Verträglichkeit	Konformität zur EMV-Richtlinie 2014/30/EU
Störfestigkeit	EN 61000-6-2:2005
Störabstrahlung
Normen/Bestimmungen	EN 61000-6-4
Entladung statischer Elektrizität
Normen/Bestimmungen	EN 61000-4-2
Entladung statischer Elektrizität
Kontaktentladung	± 6 kV
Luftentladung	± 8 kV
Bemerkung	Kriterium B
Elektromagnetisches HF-Feld
Normen/Bestimmungen	EN 61000-4-3
Elektromagnetisches HF-Feld
Feldstärke	10 V/m
Bemerkung	Kriterium A
Schnelle Transienten (Burst)
Normen/Bestimmungen	EN 61000-4-4
Schnelle Transienten (Burst)
Eingang	2 kV (5 kHz)
Signal	1 kV (5 kHz)
Bemerkung	Kriterium A
Stoßstrombelastung (Surge)
Normen/Bestimmungen	EN 61000-4-5
Stoßstrombelastung (Surge)
Eingang	2 kV
Signal	1 kV
Bemerkung	Kriterium B
Leitungsgeführte Beeinflussung
Normen/Bestimmungen	EN 61000-4-6
Leitungsgeführte Beeinflussung
Bemerkung	Kriterium A
Spannung	10 V
Störaussendung
Normen/Bestimmungen	EN 55032
Kriterien
Kriterium A	Normales Betriebsverhalten innerhalb der festgelegten Grenzen.
Kriterium B	Vorübergehende Beeinträchtigung des Betriebsverhaltens, die das Gerät selbst wieder korrigiert.

Normen und Bestimmungen

Frei von lackbenetzungsstörenden Substanzen	VDMA 24364:2018-05
Normen/Bestimmungen	EN 50121-4

Montage

Montageart	Tragschienenmontage
Verwendbare Tragschienenart	Tragschiene: 35 mm

Artikelnummer	2313478
Verpackungseinheit	1 Stück
Mindestbestellmenge	1 Stück
Verkaufsschlüssel	DNC321
Produktschlüssel	DNC321
GTIN	4046356451314
Gewicht pro Stück (inklusive Verpackung)	176.9 g
Gewicht pro Stück (exklusive Verpackung)	120.26 g
Zolltarifnummer	85176200
Ursprungsland	DE

ECLASS-13.0	27242208
ECLASS-15.0	27242208

EU RoHS
Erfüllt die Anforderungen nach RoHS-Richtlinie	Ja
Ausnahmeregelungen soweit bekannt	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Eine artikelbezogene China RoHS Deklarationstabelle finden Sie im Downloadbereich zum jeweiligen Artikel unter „Herstellererklärung“. Für alle Artikel mit EFUP-E wird keine China RoHS Deklarationstabelle ausgestellt und benötigt.
EU REACH SVHC
Hinweis auf REACH-Kandidatenstoff (CAS-Nr.)	Lead (CAS-Nr.: 7439-92-1)
SCIP	06c36878-e3f4-41e1-9954-a9c2ce10a5a3

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

FL COMSERVER BASIC 232/422/485 - Schnittstellenwandler

2313478

Produktdetails

ECLASS

ETIM

UNSPSC

EAC

UL Listed

cUL Listed

KC

cUL Listed

UL Listed

Kompatible Produkte

Ihre Vorteile

Automatisieren

Markieren, Montieren und Installieren

Schalten, Messen und Überwachen

Verbinden

Versorgen, Laden und Schützen

FL COMSERVER BASIC 232/422/485 - Schnittstellenwandler 2313478

Produktdetails

ECLASS

ETIM

UNSPSC

Kompatible Produkte

PSM-KA9SUB9/BB/2METER - Datenkabel 2799474

QUINT4-SYS-PS/1AC/24DC/2.5/SC - Stromversorgung 2904614

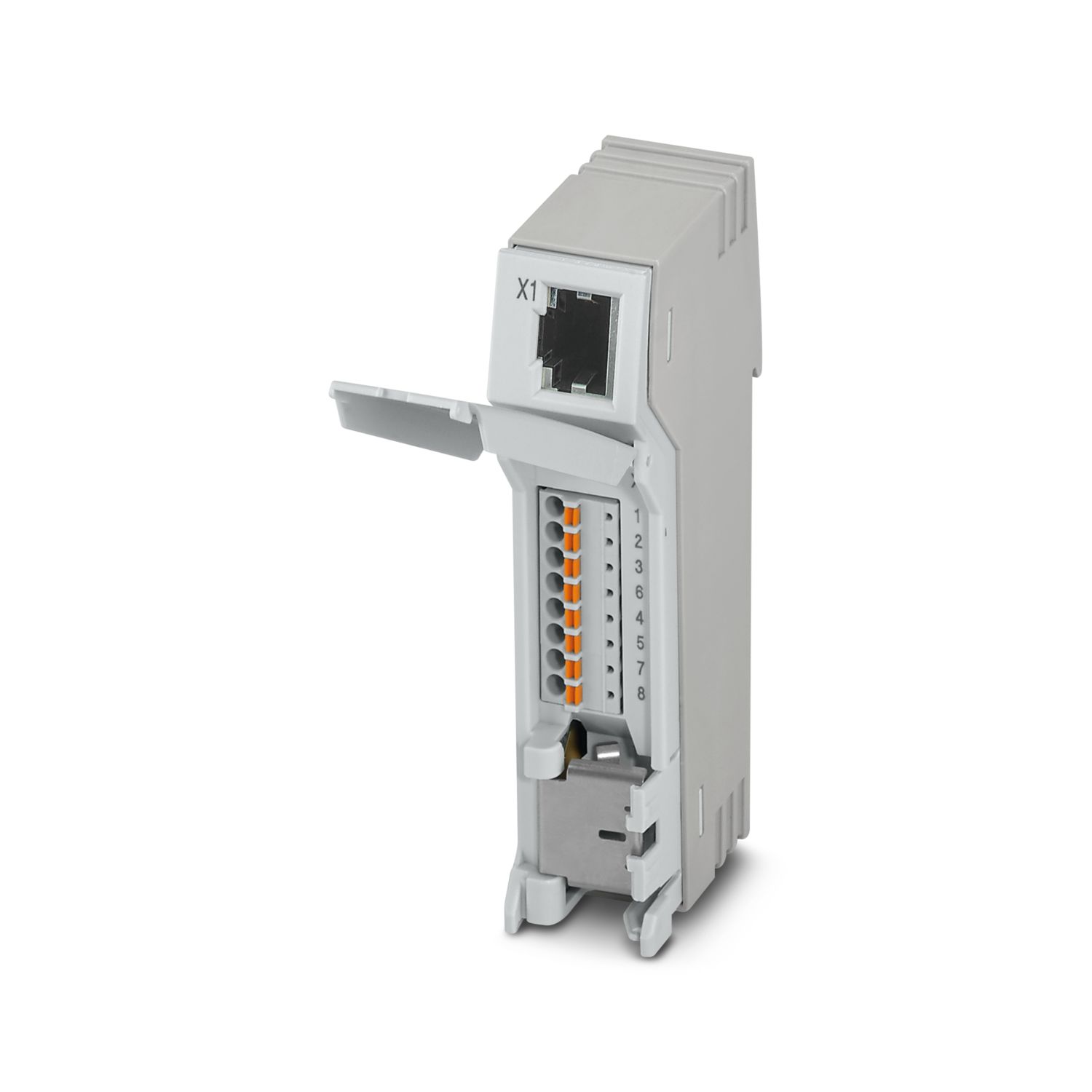

ME 22,5 TBUS 1,5/ 5-ST-3,81 GN - Tragschienen-Busverbinder 2707437

FL CAT5 HEAVY - Datenkabel 2744814

FL CAT5 FLEX - Installationskabel 2744830

VS-08-RJ45-5-Q/IP20 - RJ45-Steckverbinder 1656725

FL SWITCH 1005N - Industrial Ethernet Switch 1085039

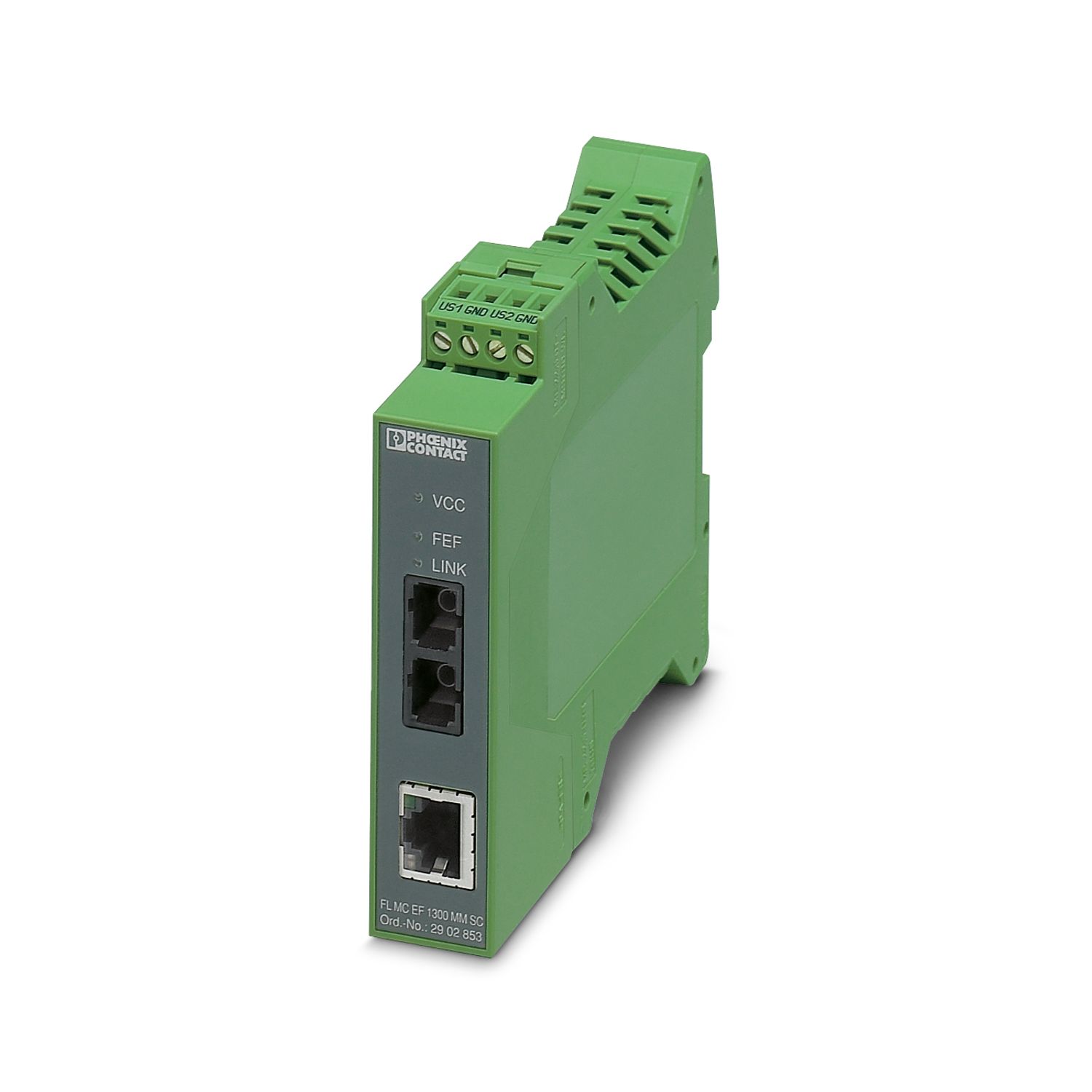

FL MC EF 1300 MM SC - LWL-Umsetzer 2902853
