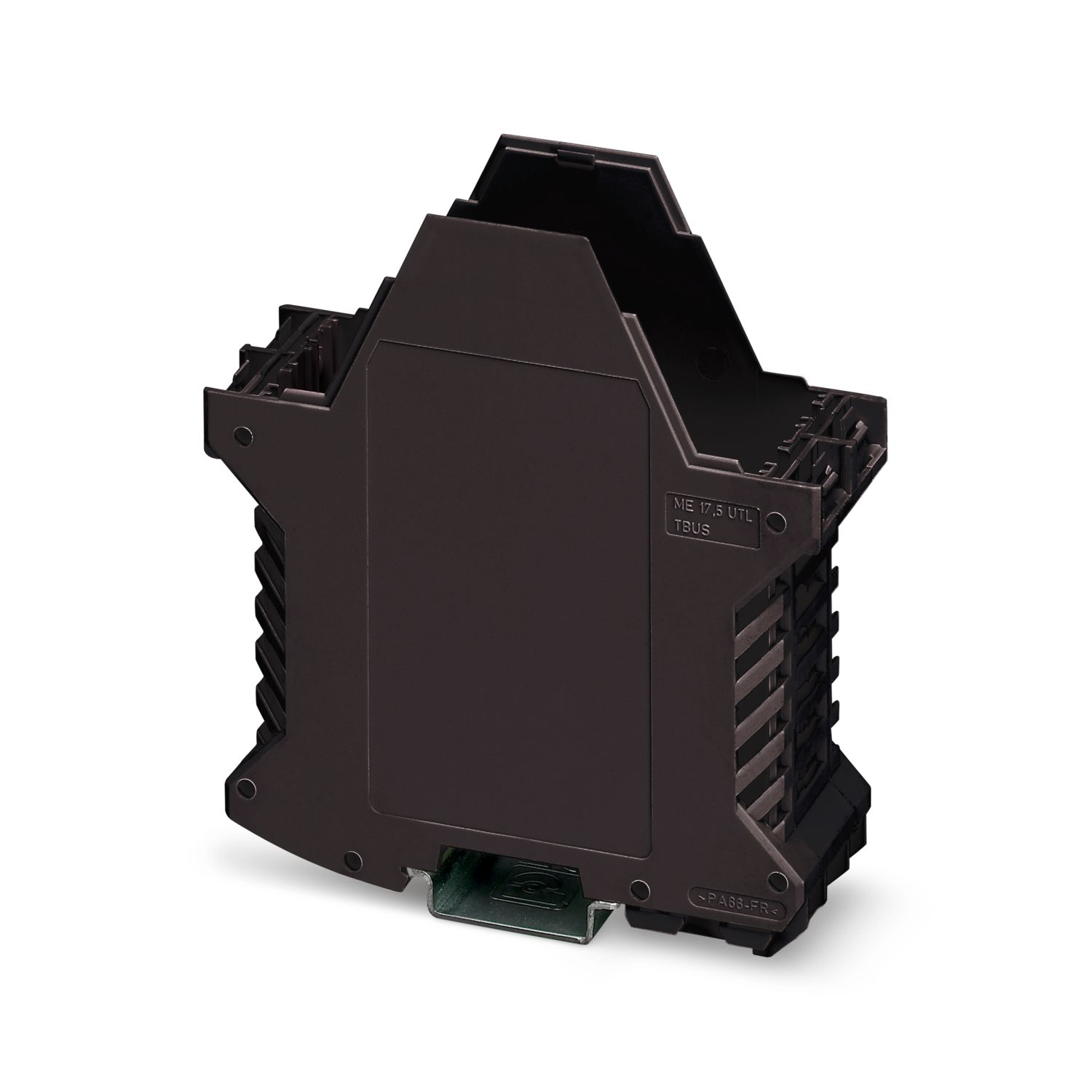

ME 35 UT/FE TBUS GYBN
-
Onderste behuizingsdeel
2201563
Montagerailbehuizing, Onderste behuizingsdeel met metalen montagevoet, met 2 FE-contacten, hoge bouwvorm, met ventilatiesleuven, breedte: 35,2 mm, hoogte: 99 mm, diepte: 107,3 mm, kleur: grijsbruin (vergelijkbaar RAL 8019), doorverbinding: Montagerail-busconnector (optioneel), aantal polen dwarsverbinding: 5
Productdetails
| Montage-instructie | Let op de gebruikersinformatie in de downloadsectie. |
| Advies | Materiaal contactpads voor busconnector gegalvaniseerd goud (hardgoud) |
| Producttype | onderste behuizingsdeel |
| Behuizingstype | Montagerailbehuizing |
| Behuizingsserie | ME |
| Productfamilie | ME 35.. |
| bouwvorm | onderste behuizingsdeel met ventilatiesleuven, noodzakelijk ter completering van de afdekking van het moduul |
| Max. aantal polen | 0) |
| uitvoering | Onderste behuizingsdeel met metalen montagevoet, met 2 FE-contacten, hoge bouwvorm |
| Ventilatieopening aanwezig | ja |
| Maatschets |
|
| Breedte | 35,2 mm |
| Hoogte | 99 mm |
| diepte | 107,3 mm |
| Diepte vanaf bovenzijde montagerail | 100,7 mm |
| Diepte vanaf bovenzijde montagerail tot plaatsingspunt bovendeel | 68,5 mm |
| Printplaatontwerp | |
| Printplaatdikte | 1,4 mm ... 1,8 mm |
| Kleur (Behuizing) | grijsbruin (RAL 8019) |
| Brandbaarheidsklasse volgens UL 94 | V0 |
| CTI volgens IEC 60112 | 600 |
| materiaal behuizing | PA |
| Oppervlakte-toestand | onbehandeld |
| Vermogensdissipatie afzonderlijke behuizing bij 20 °C | |
| Omgevingstemperatuur | 20 °C |
| reductiefactor | 1 |
| Inbouwpositie | verticaal |
| Vermogensdissipatie | 7,9 W |
| Vermogensdissipatie afzonderlijke behuizing bij 30 °C | |
| Omgevingstemperatuur | 30 °C |
| reductiefactor | 0,91 |
| Inbouwpositie | verticaal |
| Vermogensdissipatie | 7,2 W |
| Vermogensdissipatie afzonderlijke behuizing bij 40 °C | |
| Omgevingstemperatuur | 40 °C |
| reductiefactor | 0,81 |
| Inbouwpositie | verticaal |
| Vermogensdissipatie | 6,4 W |
| Vermogensdissipatie afzonderlijke behuizing bij 50 °C | |
| Omgevingstemperatuur | 50 °C |
| reductiefactor | 0,7 |
| Inbouwpositie | verticaal |
| Vermogensdissipatie | 5,5 W |
| Vermogensdissipatie afzonderlijke behuizing bij 60 °C | |
| Omgevingstemperatuur | 60 °C |
| reductiefactor | 0,57 |
| Inbouwpositie | verticaal |
| Vermogensdissipatie | 4,5 W |
| Vermogensdissipatie afzonderlijke behuizing bij 70 °C | |
| Omgevingstemperatuur | 70 °C |
| reductiefactor | 0,49 |
| Inbouwpositie | verticaal |
| Vermogensdissipatie | 3,9 W |
| Trillingstest | |
| testspecificatie | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| frequentie | 10 - 150 - 10 Hz |
| sweep-snelheid | 1 octaaf/min. |
| amplitude | 0,15 mm (10 Hz ... 58,1 Hz) |
| Versnelling | 2g (58,1 Hz ... 150 Hz) |
| testduur per as | 2,5 h |
| testrichtingen | X-, Y- en Z-as |
| Gloeidraadtest | |
| testspecificatie | DIN EN 60695-2-11 (VDE 0471-2-11):2014-11 |
| temperatuur | 850 °C |
| inwerkingsduur | 30 s |
| warmtebestendigheid/kogeldruktest | |
| testspecificatie | DIN EN 60695-10-2 (VDE 0471-10-2):2016-01 |
| temperatuur | 125 °C |
| Testduur | 1 h |
| kracht | 20 N |
| mechanische bestendigheid/valtrommel | |
| testspecificatie | DIN EN 60998-1 (VDE 0613-1):2005-03 |
| valhoogte | 50 cm |
| frequentie | 10 |
| Schokken | |
| testspecificatie | DIN EN 60068-2-27 (VDE 0468-2-27):2010-02 |
| schokvorm | halfsinus |
| Versnelling | 15g |
| schokduur | 11 ms |
| Aantal schokken per richting | 3 |
| testrichtingen | X-, Y- en Z-as (pos. en neg.) |
| beschermklasse (IP-code) | |
| testspecificatie | DIN EN 60529 (VDE 0470-1):2014-09 |
| Omgevingsomstandigheden | |
| Max. te bereiken IP-code | IP20 |
| omgevingstemperatuur (bedrijf) | -40 °C ... 105 °C (afhankelijk van de warmtedissipatie) |
| Omgevingstemperatuur (opslag/transport) | -40 °C ... 55 °C |
| omgevingstemperatuur (montage) | -5 °C ... 100 °C |
| Relatieve luchtvochtigheid (opslag/transport) | 80 % |
| Aantal printplAatbevestigingen | 2 |
| Type printplaatbevestiging | Inschuiven (optionele vergrendeling door trekblokkering printplaat) |
| printplaatdikte | 1,4 mm ... 1,8 mm |
| montagetechniek | Railmontage |
| verpakkingsmethode | verpakt in karton |
| soort verpakking | Karton |
Uw voordelen
Montage zonder gereedschap
Leverbaar in bouwbreedten van 12,5 mm ... 90 mm, modulair uit te breiden
Brandbaarheidsklasse V0 volgens UL 94
Gevarieerde aansluittechniek
Monteerbaar op montagerails
Optioneel met geïntegreerde of op montagerail te monteren busconnector
