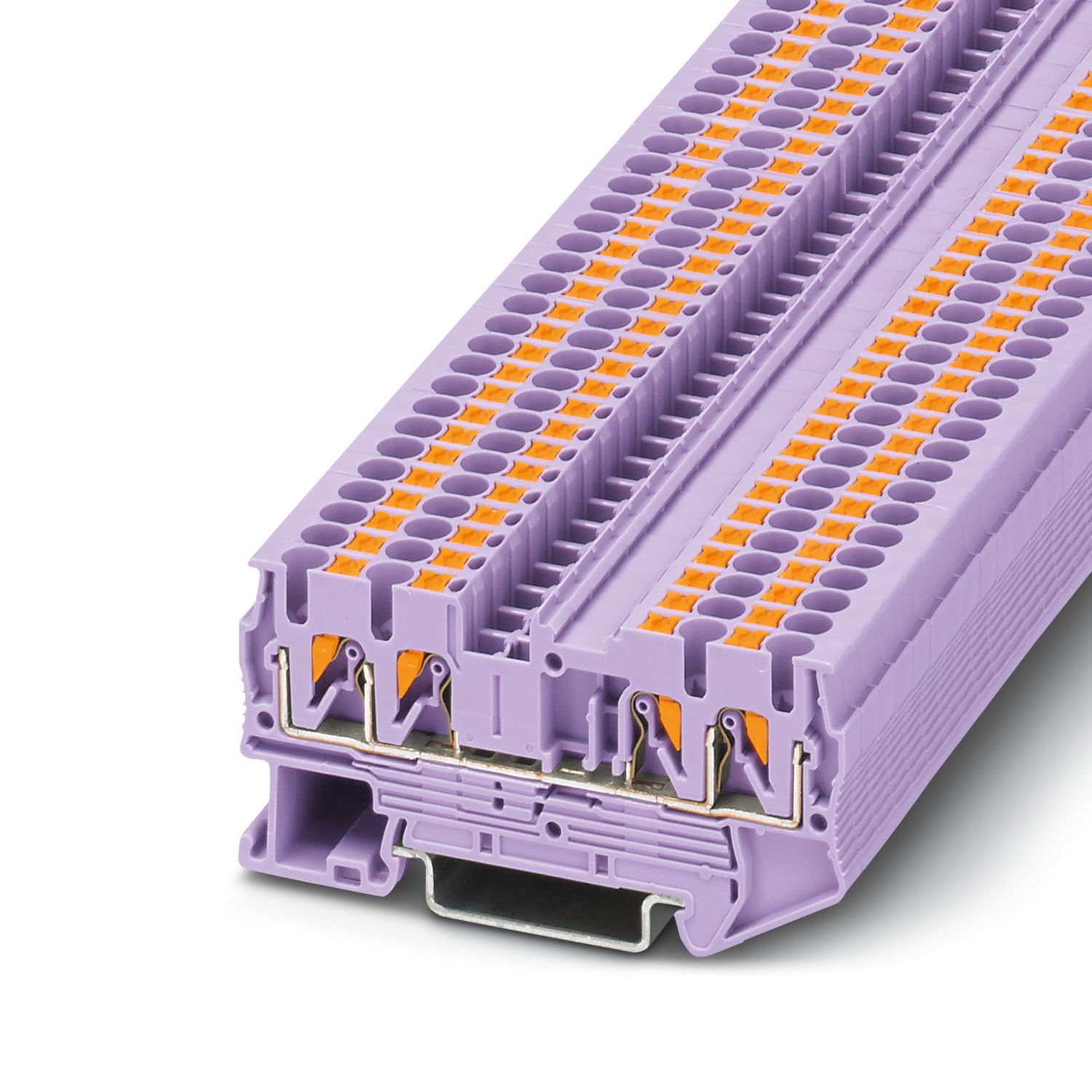

PT 2,5-QUATTRO VT - Aansluitklem - 1106767

Productdetails

Algemeen
opmerking	De max. belastingstroom mag niet worden overschreden door de totaalstroom van alle aangesloten aders.

Producttype	Meerdraadsklem
Productfamilie	PT
toepassingsbereik	spoorwegindustrie
	machinebouw
	installatiebouw
	procesindustrie
Aantal Aansluitingen	4
Aantal rijen	1
potentialen	1
Isolatie-eigenschappen
Overspanningscategorie	III
vervuilingsgraad	3

test-stootspanning	8 kV
Maximale vermogensdissipatie tijdens nominaal bedrijf	0,77 W

Aantal aansluitingen per etage	4
nominale doorsnede	2,5 mm²
Striplengte	8 mm ... 10 mm
teststift	A3
	B2
aansluiting overeenkomstig norm	IEC 60947-7-1
Aderdoorsnede massief	0,14 mm² ... 4 mm²
Aderdoorsnede AWG	26 ... 12 (omgezet naar IEC)
Aderdoorsnede soepel	0,14 mm² ... 4 mm²
aderdoorsnede soepel [AWG]	26 ... 12 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	0,14 mm² ... 2,5 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	0,14 mm² ... 2,5 mm²
2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls	0,5 mm²
Nominale stroom	24 A
belastingsstroom maximaal	28 A (bij een aderdoorsnede van 4 mm², stug)
nominale spanning	800 V
nominale aderdoorsnede	2,5 mm²
Aansluitdoorsnede direct steekbaar
Aderdoorsnede massief	0,34 mm² ... 4 mm²
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	0,5 mm² ... 2,5 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	0,34 mm² ... 2,5 mm²

Nominale gegevens (ATEX/IECEx)
Codering	 II 2 G Ex eb IIC Gb
gebruikstemperatuurbereik (1)	-60 °C ... 85 °C
gebruikstemperatuurbereik (2)	-40 °C ... 110 °C
Ex-gecertificeerde toebehoren	3030514 D-ST 2,5-QUATTRO
	3030815 ATP-ST QUATTRO
	3036602 DS-ST 2,5
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
overzicht bruggen	Steekbrug / FBS 2-5 / 3030161
	Steekbrug / FBS 3-5 / 3030174
	Steekbrug / FBS 4-5 / 3030187
	Steekbrug / FBS 5-5 / 3030190
	Steekbrug / FBS 10-5 / 3030213
	Steekbrug / FBS 20-5 / 3030226
bruggegevens	19 A (2,5 mm²)
temperatuurverhoging Ex	40 K (19 A / 2,5 mm²)
bij overbrugging met brug	550 V
- bij overspringende doorverbinding	352 V
- bij afgekorte doorverbinding	220 V
- bij afgekorte doorverbinding met eindplaat	275 V
- bij afgekorte doorverbinding met groepenscheidingsplaat	550 V
Nominale isolatiespanning	500 V
uitgang	(permanent)
etage Ex Algemeen
Nominale spanning	550 V
Nominale stroom	19 A
belastingsstroom maximaal	23 A
overgangsweerstand	1,14 mΩ
aansluitgegevens Ex Algemeen
nominale doorsnede	2,5 mm²
nominale doorsnede AWG	14
Aansluitvermogen vast	0,14 mm² ... 4 mm²
aansluitvermogen AWG	26 ... 12
Aansluitvermogen flexibel	0,14 mm² ... 2,5 mm²
aansluitvermogen AWG	26 ... 14

Breedte	5,2 mm
breedte van de eindplaat	2,2 mm
Hoogte	72,2 mm
diepte	35,3 mm
Diepte op NS 35/7,5	36,8 mm
Diepte op NS 35/15	44,3 mm

Kleur	paars (RAL 4005)
Brandbaarheidsklasse volgens UL 94	V0
isolatiemateriaalgroep	I
Isolatiemateriaal	PA
statische kunststoftoepassing in koude	-60 °C
Relatieve Temperatuur Index isolatiemateriaal (Elec., UL 746 B)	130 °C
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R22	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R23	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R24	HL 1 - HL 3
Brandbeveiliging voor railvoertuigen (DIN EN 45545-2) R26	HL 1 - HL 3
ontvlambaarheid oppervlakte NFPA 130 (ASTM E 162)	doorstaan
specifieke optische rookgasdichtheid NFPA 130 (ASTM E 662)	doorstaan
rookgastoxiciteit NFPA 130 (SMP 800C)	doorstaan

Stootspanningstest
Testspanning gewenste waarde	9,8 kV
resultaat	Test doorstaan
Opwarmingstest
eis m.b.t. verwarmingstest	Temperatuurverhoging ≤ 45 K
resultaat	Test doorstaan
Kortsluitstroomvastheid 2,5 mm²	0,3 kA
resultaat	Test doorstaan
bedrijfsfrequente spanningsvastheid
Testspanning gewenste waarde	2 kV
resultaat	Test doorstaan

Mechanische gegevens
open zijwand	Ja

Mechanische bestendigheid
resultaat	Test doorstaan
bevestiging op de houder
Montagerail/bevestigingsplaats	NS 35
gewenste waarde testvermogen	1 N
resultaat	Test doorstaan
testen op beschadiging en losraken van de ader
rotatiesnelheid	10 (+/- 2) U/min
toeren	135
aderdoorsnede/gewicht	0,14 mm²/0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
resultaat	Test doorstaan

Veroudering
temperatuurcycli	192
resultaat	Test doorstaan
Naaldvlamtest
inwerkingsduur	30 s
resultaat	Test doorstaan
Trillen/breedbandruis
testspecificatie	DIN EN 50155 (VDE 0115-200):2022-06
programma	Levensduurtest categorie 2, aan draaistel
frequentie	f₁ = 5 Hz tot f₂ = 250 Hz
ASD-niveau	6,12 (m/s²)²/Hz
Versnelling	3,12g
testduur per as	5 h
testrichtingen	X-, Y- en Z-as
resultaat	Test doorstaan
Schokken
testspecificatie	DIN EN 50155 (VDE 0115-200):2018-05
schokvorm	halfsinus
Versnelling	30g
schokduur	18 ms
Aantal schokken per richting	3
testrichtingen	X-, Y- en Z-as (pos. en neg.)
resultaat	Test doorstaan
Omgevingsomstandigheden
omgevingstemperatuur (bedrijf)	-60 °C ... 110 °C (Bedrijfstemperatuurbereik incl. zelfopwarming, max. kortstondige bedrijfstemperatuur zie RTI Elec.)
Omgevingstemperatuur (opslag/transport)	-25 °C ... 60 °C (voor korte tijd, niet langer dan 24 h, -60 °C tot +70 °C)
omgevingstemperatuur (montage)	-5 °C ... 70 °C
omgevingstemperatuur (bediening)	-5 °C ... 70 °C
Toelaatbare luchtvochtigheid (bedrijf)	20 % ... 90 %
toelaatbare luchtvochtigheid (opslag/transport)	30 % ... 70 %

aansluiting overeenkomstig norm	IEC 60947-7-1

montagetechniek	NS 35/7,5
	NS 35/15

Commerciële gegevens

Artikelnummer	1106767
Verpakkingseenheid	50 Stuks
Minimale bestelhoeveelheid	50 Stuks
Verkoopcode	BE2213
Productcode	BE2213
GTIN	4063151000301
Gewicht per stuk (inclusief verpakking)	9,25 g
Gewicht per stuk (exclusief verpakking)	9,25 g
Douanetariefnummer	85369010
Land van herkomst	DE

Classificaties

Toelatingen

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG
gebruiksgroep B
	600 V	20 A	26 - 12
gebruiksgroep C
	600 V	20 A	26 - 12
gebruiksgroep F
	800 V	20 A	26 - 12

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
	800 V	24 A		0,2 - 2,5

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
	550 V	20 A	26 - 12

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
Alleen flexibele aders	550 V	19 A		0,14 - 2,5
Alleen massieve aders	550 V	23 A		0,14 - 4

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
	550 V	20 A	26 - 12

Approval Specification Data
	Nominale spanning U_N	Nominale stroom I_N	Doorsnede AWG	Doorsnede mm²
Alleen flexibele aders	550 V	19 A		0,14 - 2,5
Alleen massieve aders	550 V	23 A		0,14 - 4

Environmental product compliance

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja (Geen uitzonderingsregelingen)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Geen gevaarlijke stoffen boven de grenswaarden
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Geen stof met een massafractie van meer dan 0,1 %
