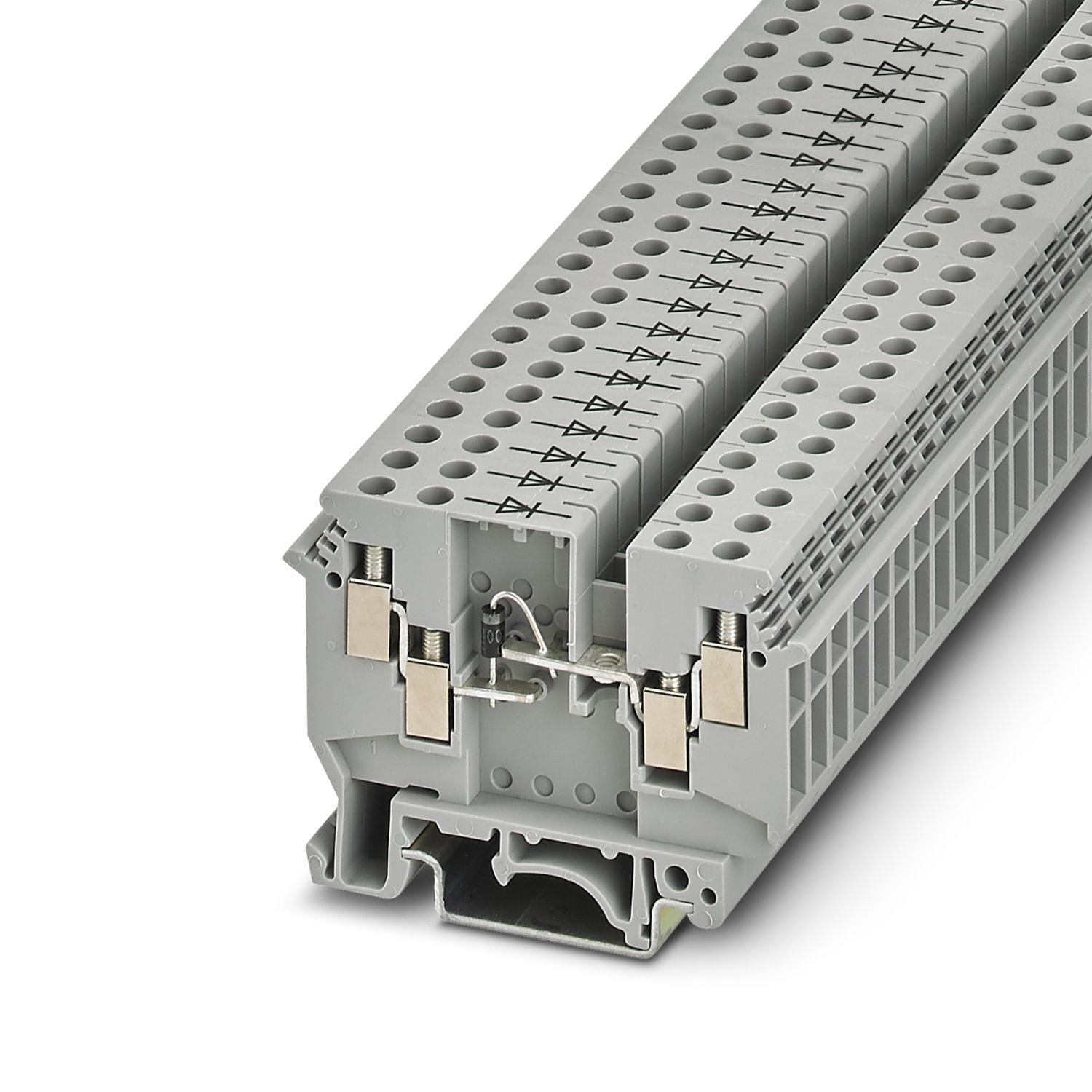

UDK 4-DIO/L-R - Aansluitklem - 2775317

Producttype	Componentenklem
Aantal Aansluitingen	4
Aantal rijen	1
potentialen	1
Isolatie-eigenschappen
Overspanningscategorie	III
vervuilingsgraad	3

test-stootspanning	8 kV
Maximale vermogensdissipatie tijdens nominaal bedrijf	1,02 W

Aantal aansluitingen per etage	4
nominale doorsnede	4 mm²
schroefdraad	M3
Aanhaalmoment	0,5 ... 0,6 Nm
Striplengte	8 mm
teststift	A3
aansluiting overeenkomstig norm	IEC 60947-7-1
Aderdoorsnede massief	0,2 mm² ... 6 mm²
Aderdoorsnede AWG	24 ... 10 (omgezet naar IEC)
Aderdoorsnede soepel	0,2 mm² ... 4 mm²
aderdoorsnede soepel [AWG]	24 ... 12 (omgezet naar IEC)
Aderdoorsnede soepel (adereindhuls zonder kunststofhuls)	0,25 mm² ... 4 mm²
Aderdoorsnede soepel (adereindhuls met kunststofhuls)	0,25 mm² ... 1,5 mm²
doorsnede met inlegbrug massief	2,5 mm²
doorsnede met inlegbrug soepel	2,5 mm²
2 massieve aders met dezelfde doorsnede	0,2 mm² ... 1 mm²
2 soepele aders met dezelfde doorsnede	0,2 mm² ... 1,5 mm²
2 aders met dezelfde doorsnede flexibel met adereindhuls zonder kunststofhuls	0,25 mm² ... 1,5 mm²
2 aders met dezelfde doorsnede flexibel met TWIN-adereindhuls met kunststofhuls	0,5 mm² ... 1 mm²
Nominale stroom	1 A
belastingsstroom maximaal	1 A (de maximale stroom wordt door de diode bepaald)
nominale spanning	630 V
nominale aderdoorsnede	4 mm²

Breedte	6,2 mm
breedte van de eindplaat	1,5 mm

Kleur	grijs (RAL 7042)
Brandbaarheidsklasse volgens UL 94	V2
isolatiemateriaalgroep	I
Isolatiemateriaal	PA

Omgevingsomstandigheden
Omgevingstemperatuur (opslag/transport)	-25 °C ... 60 °C (voor korte tijd, niet langer dan 24 h, -60 °C tot +70 °C)
omgevingstemperatuur (montage)	-5 °C ... 70 °C
omgevingstemperatuur (bediening)	-5 °C ... 70 °C
toelaatbare luchtvochtigheid (opslag/transport)	30 % ... 70 %

montagetechniek	NS 32
		NS 35/7,5
		NS 35/15

Artikelnummer	2775317
Verpakkingseenheid	50 Stuks
Minimale bestelhoeveelheid	1 Stuks
Verkoopcode	BE1272
Productcode	BE1272
GTIN	4017918273859
Gewicht per stuk (inclusief verpakking)	15,214 g
Gewicht per stuk (exclusief verpakking)	15,214 g
Douanetariefnummer	85369010
Land van herkomst	PL

Aansluiten

Automatiseren

Markeren, monteren en installeren

Schakelen, meten en bewaken

Voeden, laden en beveiligen

UDK 4-DIO/L-R - Aansluitklem

2775317

Productdetails

ETIM

UNSPSC

Compatibele producten

Uw voordelen

EU RoHS
Voldoet aan de eisen van de RoHS-richtlijn	Ja
uitzonderingsregelingen voor zover bekend	7(a)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Een China RoHS declaratietabel met betrekking tot het artikel, is als download beschikbaar en vindt u bij het betreffende artikel onder Fabrikantverklaring. Voor geen van de artikelen met EFUP-E is een China RoHS declaratietabel beschikbaar en nodig.
EU REACH SVHC
Aanduiding van REACH-kandidaatstof (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	828bac3c-2b3b-43ef-8752-cccb4afd9f67

Mechanische gegevens
open zijwand	Ja
