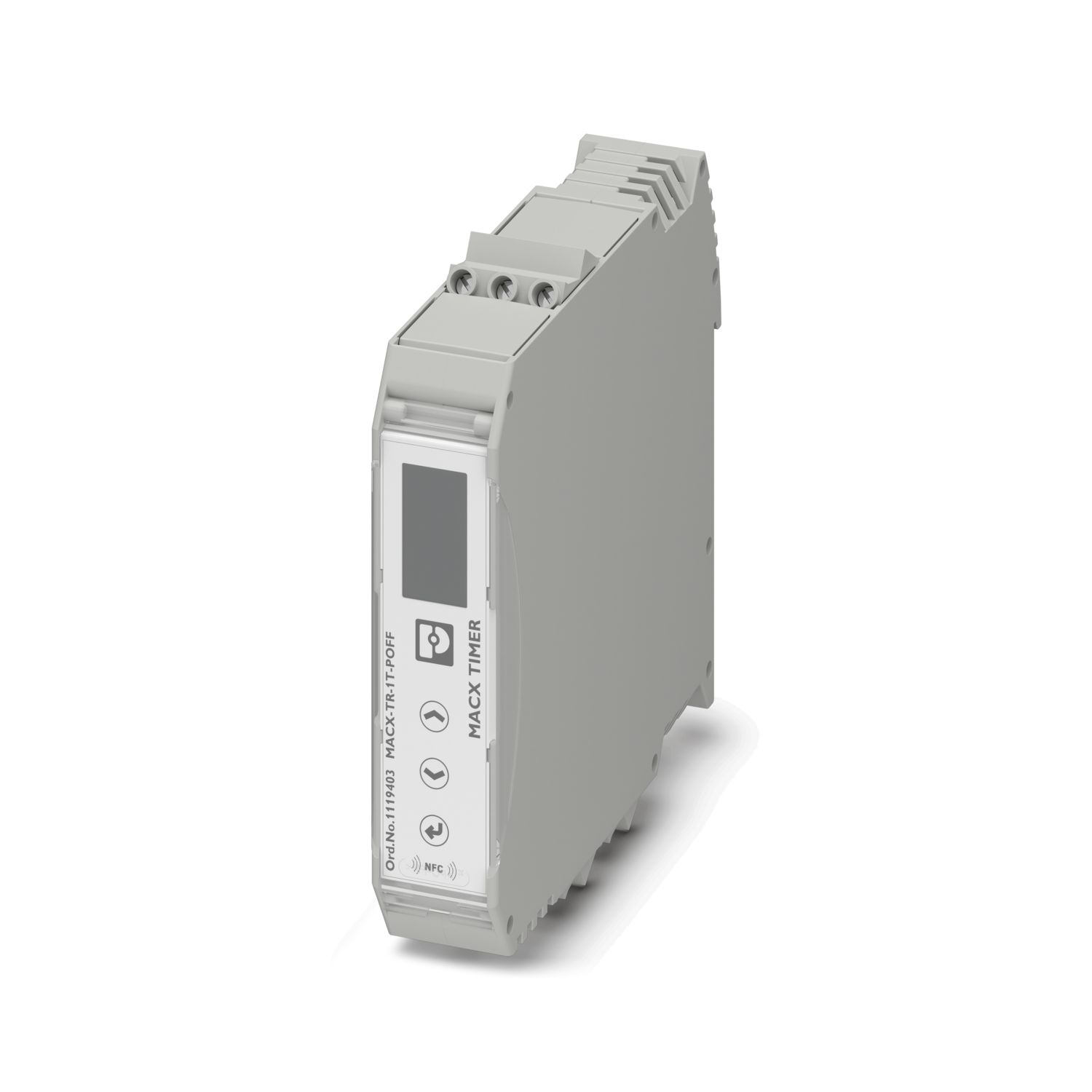

MACX-TR-1T-POFF
-
Relè temporizzato
1119403
Relè temporizzato con ritardo di disinserimento, ampio range della tensione di alimentazione compreso tra 24 V AC/DC ... 240 V AC/DC, durata regolabile (10 ms ... 10 min), due possibilità di configurazione, protezione con password, 2 PDT, connessione a vite.
Download gratuito disponibile.
Downloads
Dettagli prodotto
| Tipo di prodotto | Relè temporizzato |
| Vita meccanica | ca. 3 x 104 cicli di commutazione |
| Caratteristiche di isolamento | |
| isolamento | Isolamento di base |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Vita elettrica | Ca. 1 x 105 cicli di operazioni, carico ohmico 2000 V A |
| Frequenza nominale | 48 Hz ... 63 Hz |
| Assorbimento di potenza nominale | 2,5 VA (0,8 W) |
| Tensione di isolamento nominale | 300 V AC |
| Resistenza alla tensione | 2 kV ((2 mA, 60 s) (IEC 60947-5-1)) |
| Assorbimento di potenza nominale | 2,5 VA (0,8 W) |
| Range tensione d'ingresso | 24 V AC/DC ... 240 V AC/DC (-15 % ... +10 %) |
| Coefficiente termico tipico | ≤ 0,01 %/°C |
| Tempo di ripristino | 250 ms |
| Campo di regolazione tempo | 10 ms ... 10 min |
| Precisione di regolazione | ≤ 0,5 % (＞1 s) |
| Precisione di ripetizione | ≤ 0,05 % (＞1 s) |
| Commutazione | |
| Tipo di commutazione del contatto | 2 contatti di scambio liberi da potenziale |
| Materiale dei contatti | AgNi (90/10) |
| Max. tensione commutabile | 400 V AC |
| Max. potenza commutabile (carico ohmico) | 2000 VA (8 A / 250 V AC) |
| Fusibile d'uscita | 8 A (rapido) |
| Collegamento | Connessione a vite |
| Lunghezza del tratto da spelare | 10 mm |
| Sezione conduttore rigida | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 2,5 mm² |
| Sezione conduttore AWG | 24 ... 14 |
| Coppia di serraggio | 0,5 Nm ... 0,6 Nm (5 lb in ... 7 lb in) |
| Larghezza | 22,5 mm |
| Altezza | 109 mm |
| Profondità | 114 mm |
| Colore | grigio (RAL 7042) |
| Classe di combustibilità a norma UL 94 | V0 |
| Materiale isolante custodia | PBT |
| Condizioni ambientali | |
| Grado di protezione | IP20 |
| Temperatura ambiente (esercizio) | -25 °C ... 60 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Posizione elevata | ≤ 2000 m |
| Umidità dell'aria consentita (esercizio) | 10 % ... 95 % (senza condensa) |
| CE | |
| Siglatura | Conformità CE |
| UL, USA / Canada | |
| Siglatura | UL/C-UL Listed UL 508 |
| CCC | |
| Siglatura | GB/T 14048.5 |
| Compatibilità elettromagnetica | Conformità alla direttiva EMC |
| Direttiva sulla bassa tensione | Conformità alla direttiva NS |
| Immunità ai disturbi | EN 61000-6-2 |
| Resistenza tensione impulsiva | 4 kV (1.2/50 µs, IEC 60947-5-1) |
| Emissione di disturbi | |
| Norme/Disposizioni | EN 61000-6-4 |
| Norme/Disposizioni | IEC 60947-5-1 |
| IEC 61812-1 |
| Tipo di montaggio | Montaggio su guida DIN |
| Nota per il montaggio | su guida standard NS 35 a norma EN 60715 |
| Posizione d'installazione | a scelta |
| Codice articolo | 1119403 |
| Pezzi/conf. | 1 Pezzi |
| Quantità di ordinazione minima | 1 Pezzi |
| Codice vendita | DK6621 |
| Codice prodotto | DK6621 |
| GTIN | 4063151048297 |
| Peso per pezzo (confezione inclusa) | 192,7 g |
| Peso per pezzo (confezione esclusa) | 146,6 g |
| Numero tariffa doganale | 85364190 |
| Paese di origine | CN |
ECLASS
| ECLASS-13.0 | 27371605 |
ETIM
| ETIM 9.0 | EC001439 |
UNSPSC
| UNSPSC 21.0 | 39122300 |
| EU RoHS | |
| Soddisfa i requisiti della direttiva RoHS | Sì |
| con eccezione delle deroghe, se note | 7(a), 7(c)-I |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
|
| EU REACH SVHC | |
| Avviso di sostanza candidata REACH (n. CAS) | Lead (n. CAS: 7439-92-1) |
| SCIP | f086b1b1-5c93-4743-8823-95b2aedb3a0b |
