Pressostato con indicazione, connessione processo G1/4 I, comunicazione IO-Link
Il sensore di pressione rileva la pressione di esercizio di sostanze liquide o gassose in un range compreso tra -1 e 10 bar. La cella di misura in ceramica resistente ai sovraccarichi è pensata per più di 100 milioni di cicli di manovre e consente un'elevata precisione del punto di inserzione. Il pressostato offre la possibilità di utilizzare i punti di inserzione impostati attraverso due uscite digitali oppure di leggere tutti i dati di processo mediante l'interfaccia IO-Link.
| Tipo di prodotto | Sensore |
| Messaggi di diagnostica | Cortocircuito uscita OUT1 Uscita OUT2 |
| Cella di misurazione difettosa Uscita OUT2 |
| Range di misura_pressione | -1 bar ... 10 bar (Pressione di scoppio min. 150 bar) |
| Alimentazione: Elettronica del modulo | |
| Tecnica di connessione | 4 conduttori |
| Collegamento | Connettore M12 |
| Numero di poli | 4 |
| Range tensione di alimentazione | 18 V DC ... 36 V DC |
| Corrente assorbita | < 35 mA |
| Circuito di protezione | protezione contro inversione polarità, protezione contro le sovratensioni; Protezione contro la sovratensione fino a 40 V |
| IO-Link | |
| Numero porte | 1 |
| Collegamento | Connettore M12 |
| Tipo di porta | Class A |
| Specifica | V1.1 |
| Tempo di ciclo | min. 2,3 ms |
| Numero dati di processo | 1 Byte (Analogici) |
| 2 Byte (Binari) | |
| Analogico: | |
| Circuito di protezione | Protezione contro cortocircuito, inversione polarità |
| Digitale: | |
| Denominazione uscita | Uscite digitali |
| Descrizione dell'uscita | Funzioni di diagnostica estese, uscite parametrizzabili |
| Collegamento | Connettore M12 quadruplo |
| Tecnica di connessione | 4 conduttori |
| Numero uscite | 2 (OUT1 = uscita di commutazione, OUT2 = uscita di commutazione o uscita di diagnostica) |
| Circuito di protezione | Protezione contro cortocircuito; switching |
| Tempo di ritardo all'intervento | 0,3 s (Pronto all'esercizio) |
| Frequenza d'inserzione massima con carico nominale ohmico | ≤ 170 Hz |
| Frequenza di commutazione | min. 100000000 |
| Collegamento | Connettore M12 |
| Denominazione vano di collegamento | Cavo in rame |
| Numero di poli | 4 |
| Messaggi di diagnostica | |
| Diagnostica | Cortocircuito uscita OUT1 |
| Messaggio | Uscita OUT2 |
| Messaggi di diagnostica | |
| Diagnostica | Cella di misurazione difettosa |
| Messaggio | Uscita OUT2 |

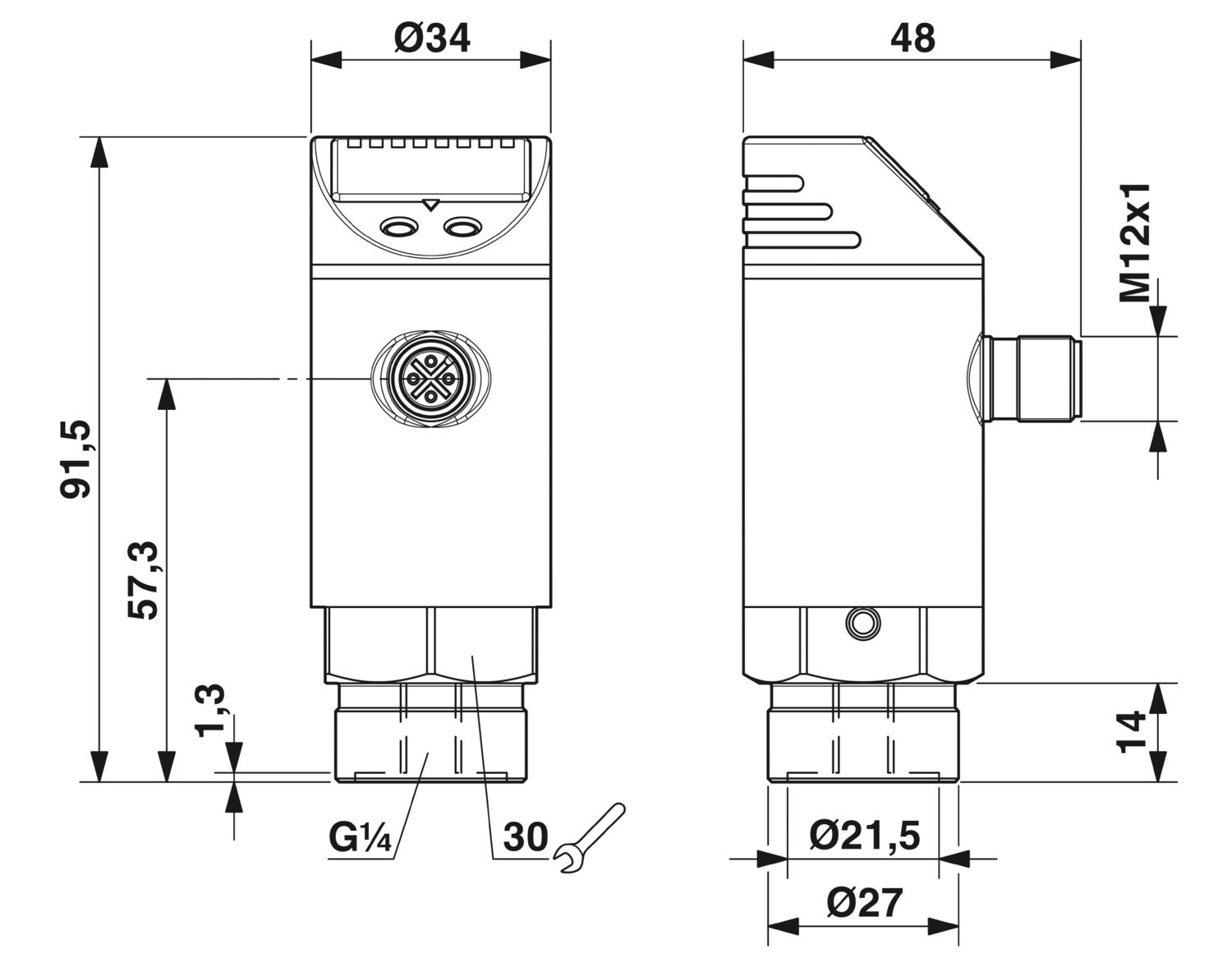

| Disegno quotato |
|
| Larghezza | 34 mm |
| Altezza | 91,5 mm |
| Profondità | 48 mm |
| Colore | nero intenso RAL 9005 |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -25 °C ... 80 °C |
| -25 °C ... 80 °C (Temperatura fluido) | |
| Pressione aria (funzionamento) | -1 bar ... 10 bar (Pressione di scoppio min. 150 bar) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 100 °C |
| Umidità dell'aria consentita (esercizio) | 0 % ... 90 % |
| Classe di protezione | III |
