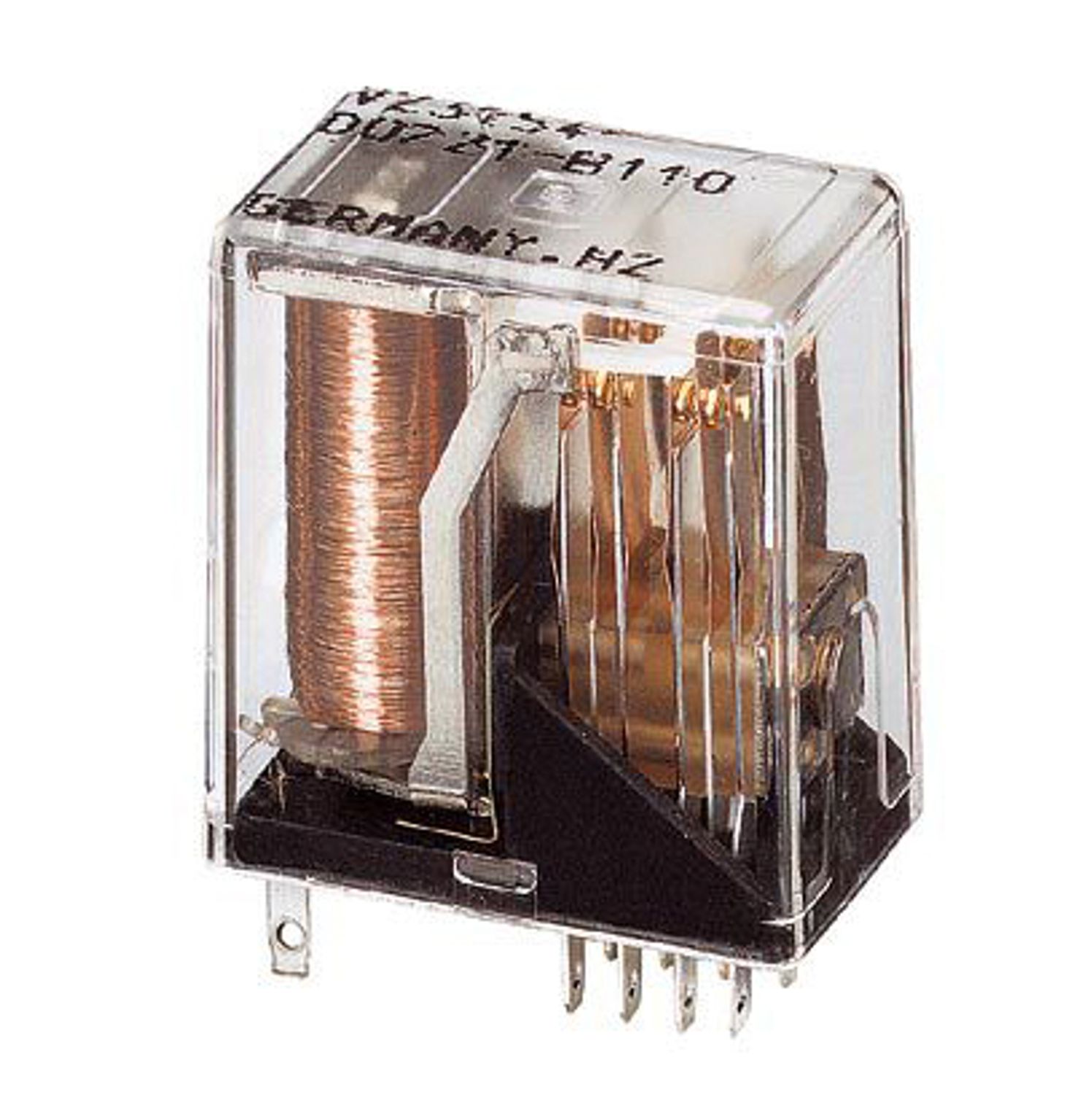

REL-SW 24/B110 - Relè singolo

2960119

KAMMRELAIS ®, contatto B 110, grandezza 2, contatti per corrente debole, 4 contatti di scambio, tensione d’ingresso 24 V AC

Dettagli prodotto

Dati tecnici

Caratteristiche articolo

Tipo di prodotto	Relè singolo
Vita meccanica	circa 10⁷ cicli di manovre
Stato di manutenzione dei dati
Data ultima gestione dei dati	19.03.2025

Caratteristiche elettriche

Tensione di prova (Avvolgimento/Contatto)	500 V AC (50 Hz, 1 min., avvolgimento/contatto)
Tensione di prova (Contatto deviatore/contatto deviatore)	500 V AC (50 Hz, 1 min., contatto deviatore/contatto deviatore)

Dati di ingresso

Lato eccitazione
Tensione d'ingresso nominale U_N	24 V AC
Range tensione d'ingresso	19,2 V AC ... 26,4 V AC
Range d'ingresso rispetto a U_N	0,8 ... 1,1
Tempo di eccitazione tipica	4 ms ... 15 ms
Intervallo tempo di diseccitazione tipico	4 ms ... 15 ms
Resistenza bobina	170 Ω ±10 %

Dati di uscita

Commutazione

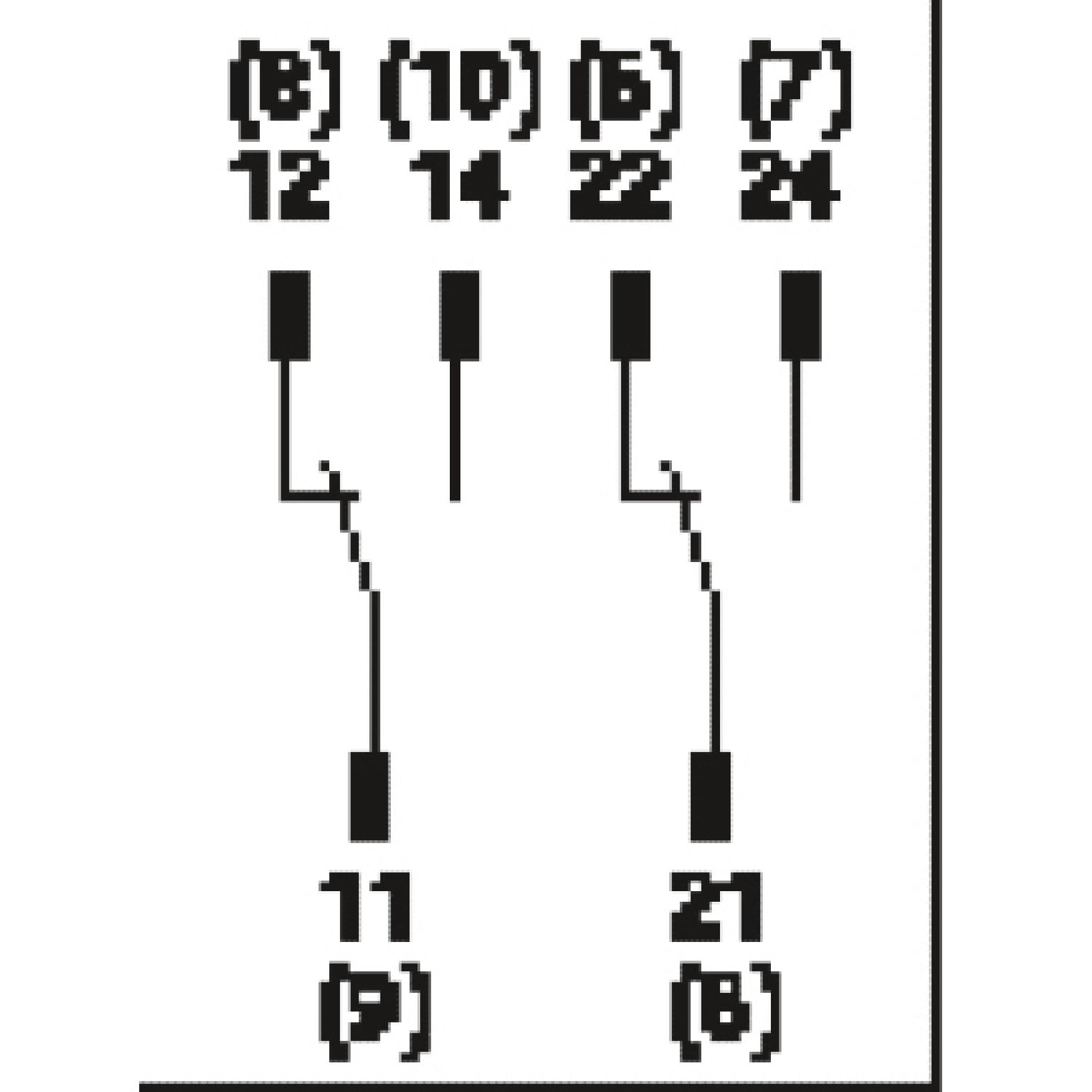

Tipo di commutazione del contatto	4 contatti di scambio
Tipo di contatto di commutazione	Contatto semplice
Materiale dei contatti	Ag, doratura sottile
Max. tensione commutabile	125 V AC
	150 V DC
Corrente di carico permanente	2 A
Max. corrente d'inserzione	2 A
Max. potenza commutabile (carico ohmico)	48 W (con 24 V DC)
	40 W (con 48 V DC)
	40 W (con 60 V DC)
	45 W (con 110 V DC)
	50 VA (con 125 V AC)

Condizioni ambientali e della vita elettrica

Condizioni ambientali
Temperatura ambiente (esercizio)	-40 °C ... 70 °C
Temperatura ambiente (stoccaggio/trasporto)	-40 °C ... 70 °C

Dati commerciali

Codice articolo	2960119
Pezzi/conf.	10 Pezzi
Quantità di ordinazione minima	1 Pezzi
Codice prodotto	DK6192
Pagina del catalogo	Pagina 103 (IF-2002)
GTIN	4017918086527
Peso per pezzo (confezione inclusa)	42 g
Peso per pezzo (confezione esclusa)	40,7 g
Paese di origine	DE

Environmental product compliance

China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
