REL-MR- 24DC/21HC AU/MS
-
Relè singolo
2987927
Relè in miniatura ad innesto, con contatto multistrato e doratura a spessore, 1 contatto di scambio, tasto di prova, segnalazione meccanica di stato, LED di stato, diodo di smorzamento, polarità A1+, A2-, tensione d'ingresso 24 V DC
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto
| Tipo di prodotto | Relè singolo |
| Vita meccanica | 5x 106 cicli di manovre |
| Stato di manutenzione dei dati | |
| Data ultima gestione dei dati | 20.03.2025 |
| Vita elettrica | vedi diagramma |
| Potenza dissipata massima in condizioni nominali | 0,41 W |
| Tensione di prova (Avvolgimento/Contatto) | 5 kV AC (50 Hz, 1 min., avvolgimento/contatto) |
| Lato eccitazione | |
| Tensione d'ingresso nominale UN | 24 V DC |
| Range tensione d'ingresso | 18,7 V DC ... 57,6 V DC |
| Comportamento di commutazione del sistema di azionamento | monostabile |
| Azionamento (polarità) | bipolare |
| Corrente d'ingresso tipica con UN | 17 mA |
| Tempo di eccitazione tipica | 9 ms |
| Tempo di diseccitazione tipico | 6 ms |
| Commutazione | |
| Tipo di commutazione del contatto | 1 contatto di scambio |
| Tipo di contatto di commutazione | Contatto semplice |
| Materiale dei contatti | AgNi, doratura |
| Max. tensione commutabile | 30 V AC |
| 36 V DC | |
| Min. tensione commutabile | 12 V (a 1 mA) |
| Corrente di carico permanente | 50 mA |
| Max. corrente d'inserzione | 50 mA |
| Min. corrente | 1 mA (a 12 V) |
| Potere di rottura | 3 A (con 240 V, AC15) |
| Commutazione: con rivestimento dorato danneggiato | |
| Nota | il seguente valore è valido in caso di rivestimento dorato danneggiato |
| Materiale dei contatti | AgNi |
| Max. tensione commutabile | 250 V AC/DC |
| Min. tensione commutabile | 6 V AC/DC |
| Corrente di carico permanente | 16 A |
| Max. corrente d'inserzione | 30 A (300 ms) |
| Min. corrente | 100 mA |

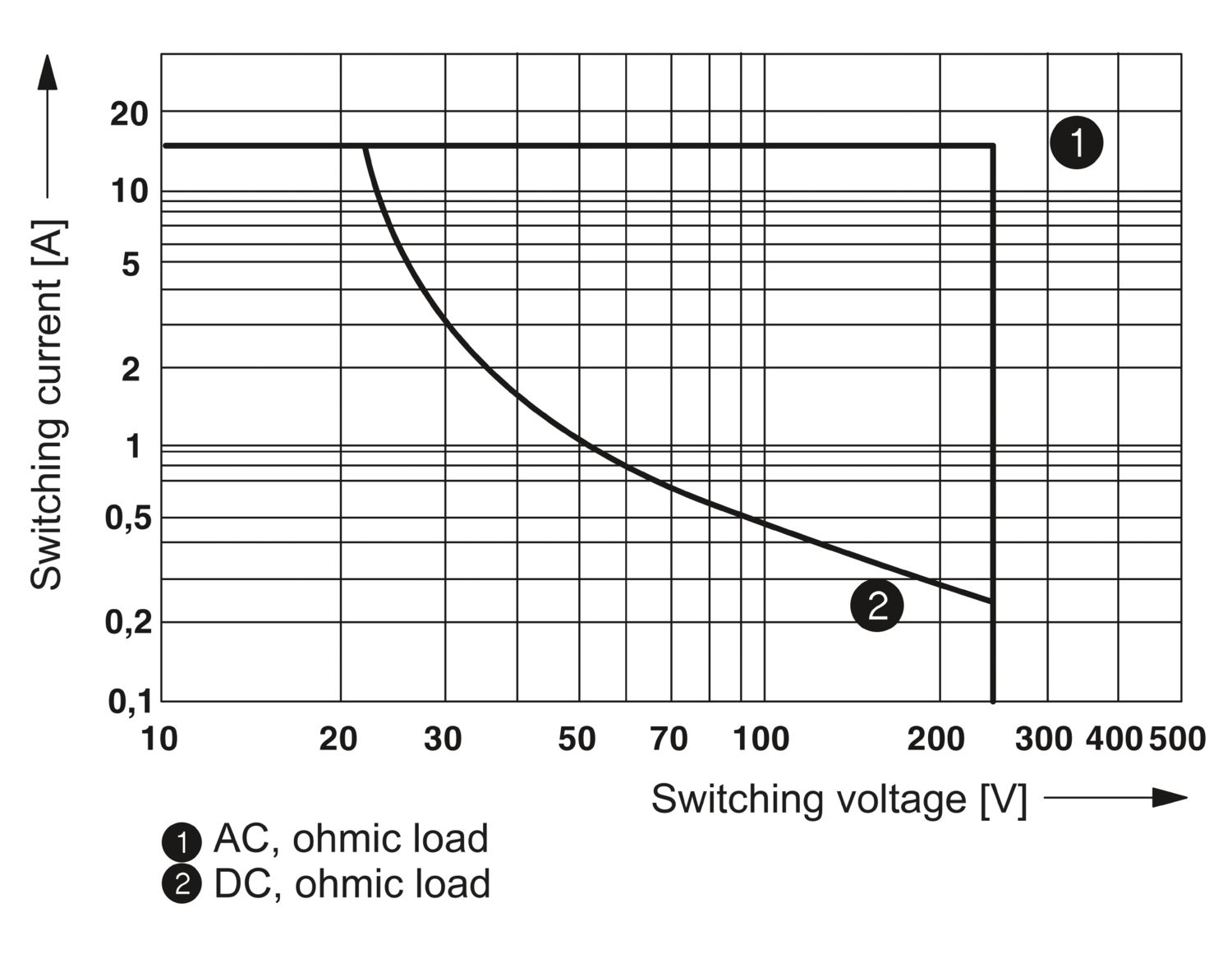

| Max. potenza commutabile (carico ohmico) | 4000 VA (con 250 V AC) |
| Potere di rottura | 2 A (a 24 V, DC13) |
| 3 A (con 24 V, AC15) | |
| 3 A (con 120 V, AC15) | |
| 3 A (con 240 V, AC15) | |
| Collegamento | Connessione a innesto / a saldare |
| Disegno quotato |
|
| Larghezza | 12,7 mm |
| Altezza | 29 mm |
| Profondità | 25 mm |
| Condizioni ambientali | |
| Temperatura ambiente (esercizio) | -40 °C ... 70 °C |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 85 °C |
| Test dei gas tossici | |
| Siglatura | ISA-S71.04. G3 Harsh Group |
| EN 60068-2-60 | |
| Norme/Disposizioni | EN 61810-1 |
| VDE 0435-201 | |
| EN 50178 |
I vantaggi
Con azionamento manuale
Segnalazione meccanica di stato
Corrente d'inserzione fino a 16 A
LED di stato integrato
Tipi DC con diodo di smorzamento integrato
