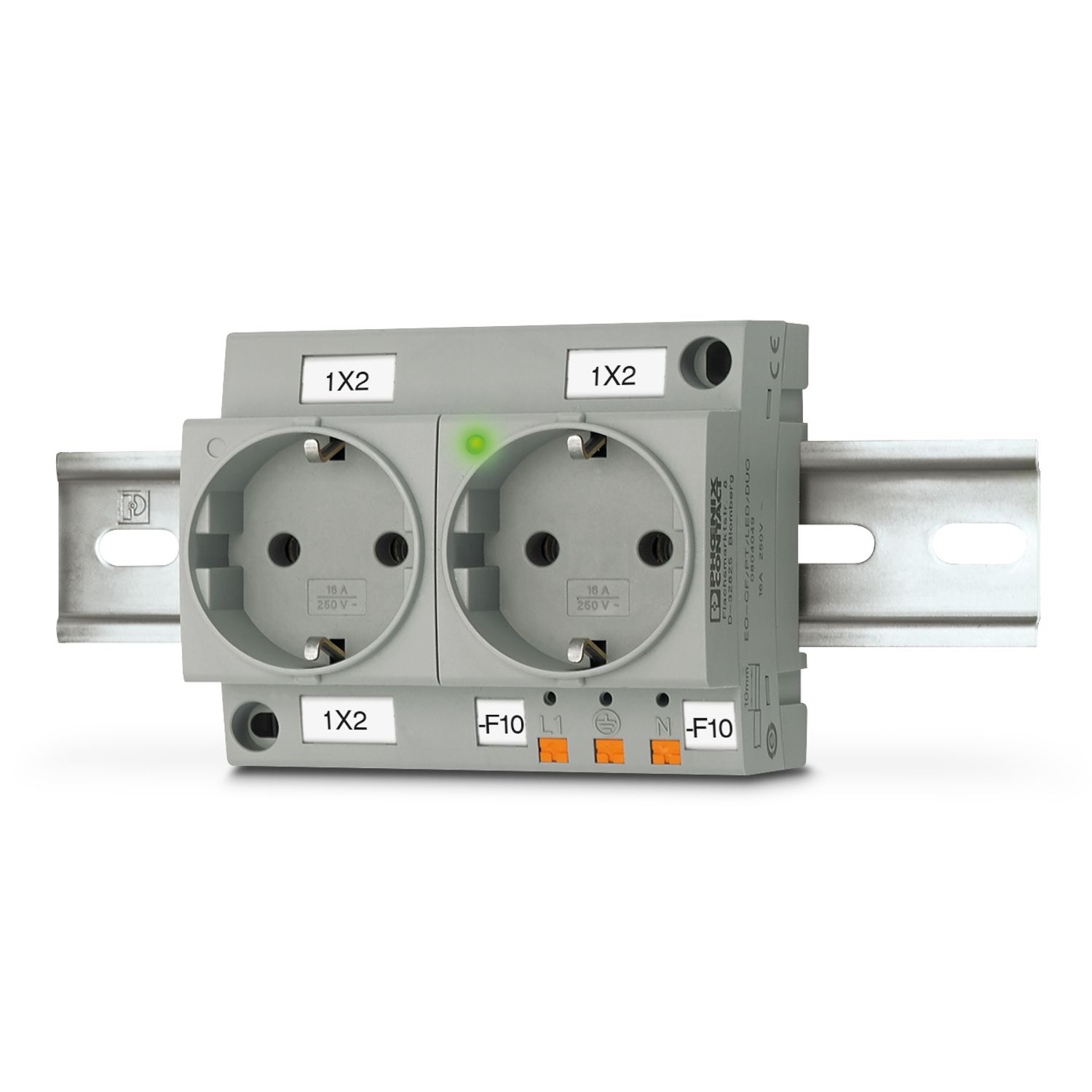

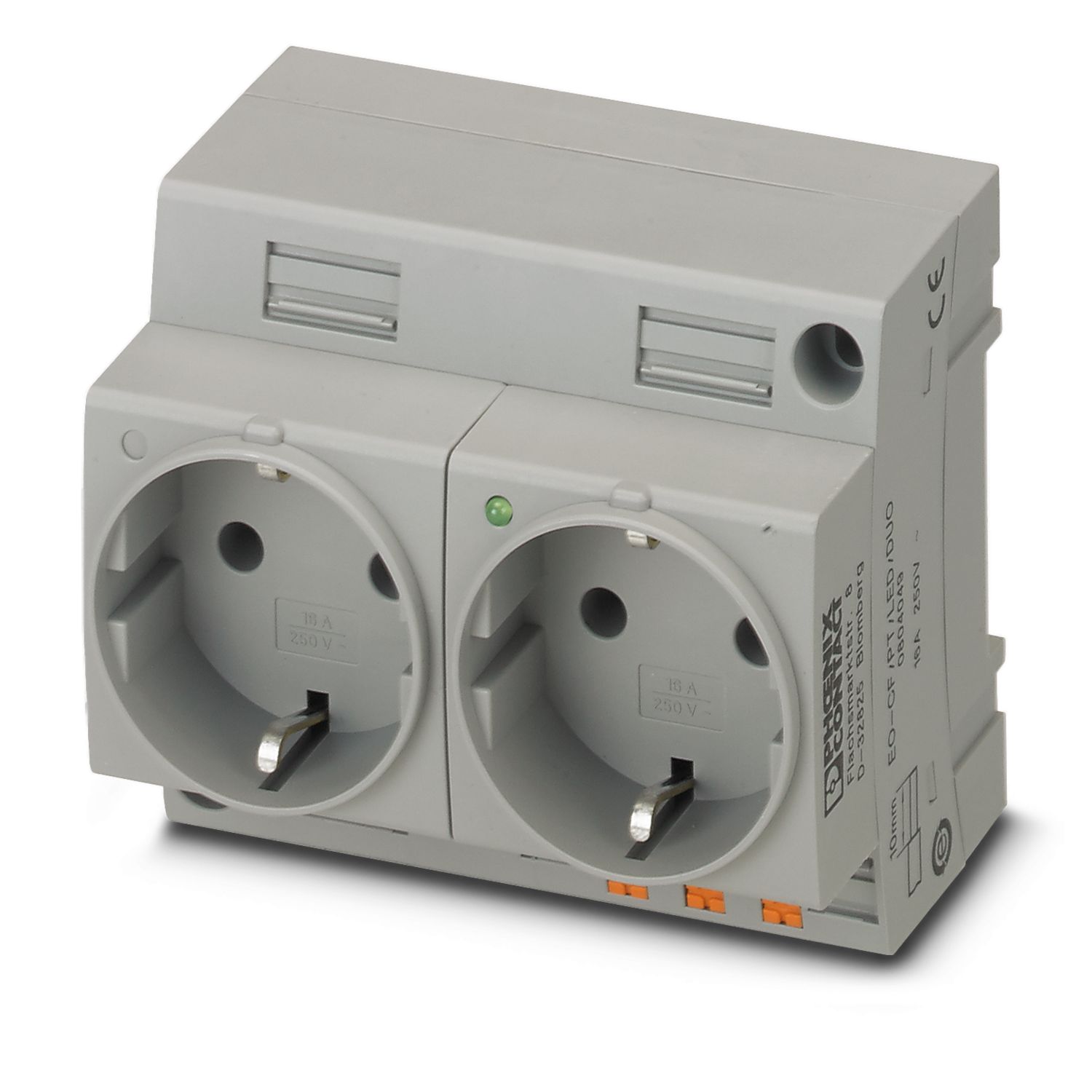

EO-CF/PT/LED/DUO - Presa doppia

0804049

Presa doppia, con LED, Piano d'inserimento tipo CF, tipo di connessione: Connessione a molla Push-in, colore: grigio, tensione nominale: 250 V AC (50 Hz), corrente nominale: 16 A, Montaggio su guida DIN o diretto, norme/disposizioni: VDE 0620-1, IEC 60884-1, Contrassegno del paese: Germania

Dettagli prodotto

Nota per il funzionamento	Questa presa di corrente non è progettata per applicazioni ad alto carico, quali caricabatterie per veicoli elettrici e grandi riscaldatori radianti.
Note generali
Nota	La corrente nominale specificata non si applica alle varianti di fusibili. Per queste ultime la corrente viene determinata dal fusibile utilizzato.

Tipo di prodotto	Presa di corrente
Codifica paesi	Germania

Lunghezza del tratto da spelare	10 mm
Calibro a tampone	A3
	B3
Sezione conduttore rigida	0,2 mm² ... 4 mm²
Sezione conduttore AWG	24 ... 12 (convertito secondo IEC)
Sezione conduttore flessibile	0,25 mm² ... 2,5 mm²
Sezione conduttore flessibile [AWG]	24 ... 14 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,25 mm² ... 2,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,25 mm² ... 2,5 mm²
Sezione del conduttore flessibile (2 conduttori di sezione identica con puntalino TWIN con collare in plastica)	0,25 mm² ... 2,5 mm²
Corrente nominale	16 A
Tensione nominale	250 V AC (50 Hz)
Sezioni di collegamento dirette a innesto
Sezione conduttore rigida	0,5 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	1 mm² ... 2,5 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	1 mm² ... 2,5 mm²

Segnalazione stato	sì

Larghezza	90 mm
Altezza	75 mm
Profondità	62,1 mm
Profondità su NS 35/7,5	63 mm
Profondità su NS 35/15	70,5 mm
Diametro foro	4,4 mm

Colore	grigio (RAL 7042)
Classe di combustibilità a norma UL 94	V0
Materiale isolante	PA
Materiale contatto	CuZn38
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Tipo connettore	Piano d'inserimento tipo CF

Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2022-06
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2022-06
Forma d'urto	Semisinusoidale
Accelerazione	30g
Durata urti	18 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Grado di protezione	IP20
Temperatura ambiente (esercizio)	-5 °C ... 40 °C (secondo IEC 60884-1, valore medio su un periodo di 24 ore non superiore a +35 °C)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Norme
Norme/Disposizioni	VDE 0620-1
	IEC 60884-1

Tipo di montaggio	Montaggio su guida DIN o diretto

Dati commerciali

Codice articolo	0804049
Pezzi/conf.	2 Pezzi
Quantità di ordinazione minima	2 Pezzi
Codice vendita	BE7621
Codice prodotto	BE7621
Pagina del catalogo	Pagina 562 (C-3-2019)
GTIN	4055626225883
Peso per pezzo (confezione inclusa)	145,5 g
Peso per pezzo (confezione esclusa)	136 g
Numero tariffa doganale	85366990
Paese di origine	PL

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	250 V	16 A

Environmental product compliance

Prodotti compatibili

Accessori

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	00ab215f-9eed-4f8a-845c-44bdc5db49ea
