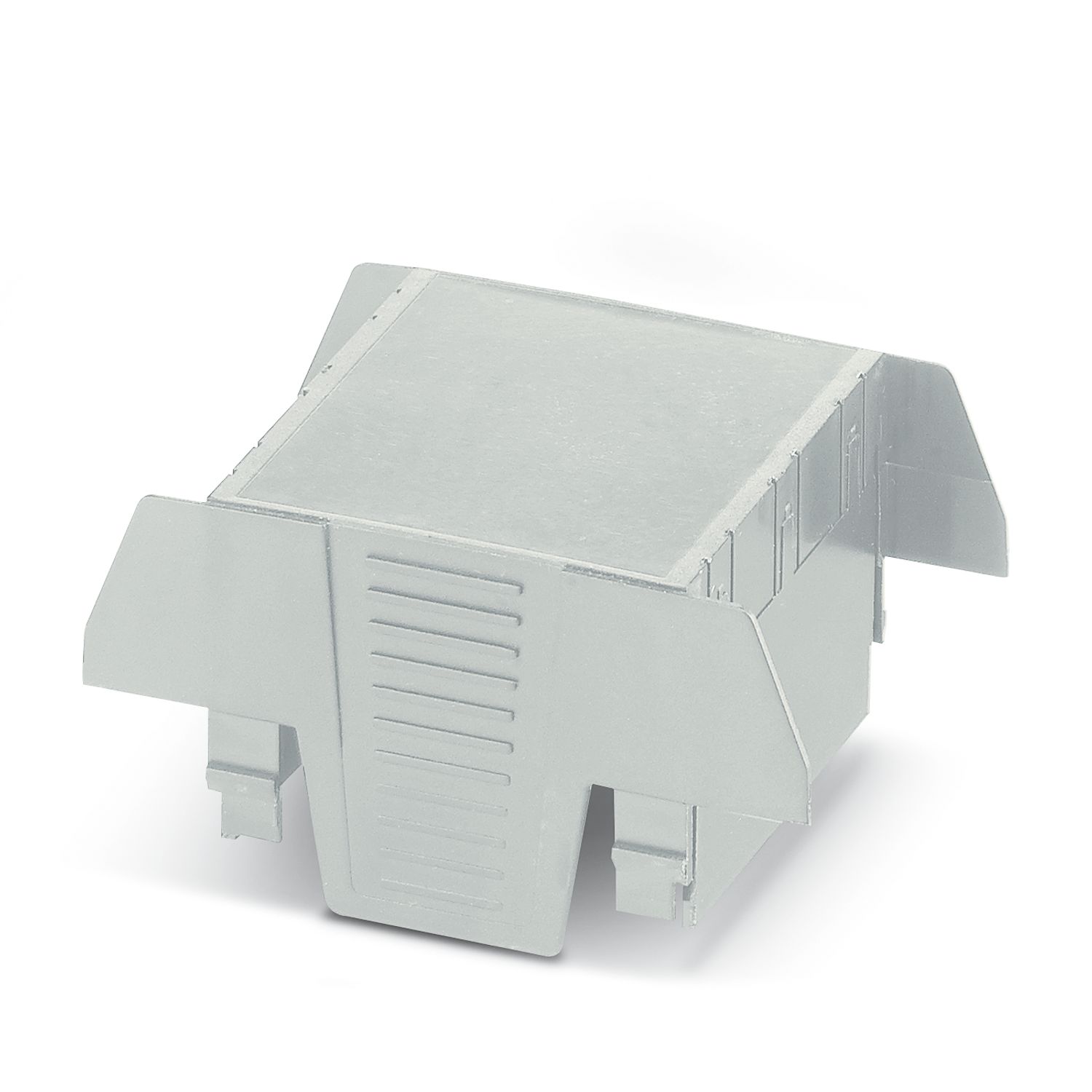

EH 52,5 F-C DS/ABS GY7035
-
Parte superiore custodia
2201829
Custodie per guide DIN, Parte superiore della custodia, struttura piatta, apertura di connessione su entrambi i lati, larghezza: 52,6 mm, altezza: 74,65 mm, profondità: 36,95 mm, colore: grigio chiaro (simili RAL 7035)
Per il suo funzionamento questo prodotto necessita di altri prodotti.
Accessori necessari
Dettagli prodotto
| Nota per il montaggio | Rispettare le indicazioni per l’utente nell'area download. |
| Tipo di prodotto | Parte superiore custodia |
| Tipo di custodia | Custodie per guide DIN |
| Serie di custodie | EH |
| Famiglia di prodotti | EH..F..ABS.. |
| Esecuzione | Parte superiore della custodia, struttura piatta, apertura di connessione su entrambi i lati |
| Apertura di ventilazione disponibile | no |
| Disegno quotato |
|
| Larghezza | 52,6 mm |
| Altezza | 74,65 mm |
| Profondità | 36,95 mm |
| Profondità dalla parte inferiore della superficie di appoggio | 19,95 mm |
| Colore (Custodia) | grigio chiaro (RAL 7035) |
| Classe di combustibilità a norma UL 94 | HB |
| Materiale custodia | ABS |
| Finitura superficiale | non trattato |
| Condizioni ambientali | |
| Codice IP max. da raggiungere | IP20 |
| Temperatura ambiente (esercizio) | -40 °C ... 80 °C (in base alla potenza dissipata) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 55 °C |
| Temperatura ambiente (montaggio) | -5 °C ... 80 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 95 % |
| Tipologia di fissaggio del circuito stampato | Molla di bloccaggio |
| Tipo di montaggio | Inserire a scatto |
I vantaggi
Guida DIN o montaggio a parete per il fissaggio dei dispositivi in funzione dell'applicazione
Progettazione personalizzata grazie alle differenti forme delle custodie
Massima flessibilità grazie ai circuiti stampati orizzontali, frontali e perpendicolari alla parte frontale dell'apparecchio
Tre varianti di coperchio per connessioni personalizzate dei circuiti stampati
Integrazione delle più svariate tecniche di connessione dei circuiti stampati per la creazione di un dispositivo funzionale
