cULus Recognized
ID omologazione: E60425-19870330| Tensione nominale UN | Corrente nominale IN | Sezione AWG | Sezione mm2 | |
|---|---|---|---|---|
| Use Group B | ||||
| 300 V | 10 A | 22 - 16 | ||
| Use Group D | ||||
| 300 V | 10 A | 22 - 16 | ||
FFKDSA1/V2-5,08-16 BD:33-48
-
Morsetto per circuiti stampati
1030243
Morsetto circuito stampato, corrente nominale: 15 A, tensione di dimensionamento (III/2): 400 V, sezione nominale: 1,5 mm2, numero dei potenziali: 16, numero di file: 1, numero di poli per fila: 16, serie di prodotti: FFKDS(A)/V2, passo: 5,08 mm, tipo di connessione: Connessione a molla Push-in, montaggio: Saldatura a onde, direzione di collegamento conduttore/scheda: 90 °, colore: verde, Layout Pin: Pinning lineare, Lunghezza pin [P]: 3,4 mm, numero di pin di saldatura per potenziale: 2, tipo di confezione: confezionato nel cartone
Dettagli prodotto
| Tipo di prodotto | Morsetto circuito stampato |
| Famiglia di prodotti | FFKDS(A)/V2 |
| Linea di prodotti | COMBICON Terminals S |
| Numero di poli | 16 |
| Passo | 5,08 mm |
| Numero collegamenti | 16 |
| Numero di file | 1 |
| Numero dei potenziali | 16 |
| Layout pin | Pinning lineare |
| Numero di pin di saldatura per potenziale | 2 |
| Caratteristiche | |
| Corrente nominale IN | 15 A |
| Tensione nominale UN | 400 V |
| Tensione di dimensionamento (III/3) | 250 V |
| Tensione impulsiva di dimensionamento (III/3) | 4 kV |
| Tensione di dimensionamento (III/2) | 400 V |
| Tensione impulsiva di dimensionamento (III/2) | 4 kV |
| Tensione di dimensionamento (II/2) | 630 V |
| Tensione impulsiva di dimensionamento (II/2) | 4 kV |
| Tecnologia di connessione | |
| Tipo | Morsetto per circuiti stampati componibile |
| Sezione nominale | 1,5 mm² |
| Connessione conduttori | |
| Collegamento | Connessione a molla Push-in |
| Sezione conduttore rigida | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore flessibile | 0,2 mm² ... 1,5 mm² |
| Sezione conduttore AWG | 24 ... 16 |
| Sezione del conduttore flessibile con capocorda senza collare in plastica | 0,25 mm² ... 1,5 mm² |
| Sezione conduttore flessibile con capocorda montato e collare in plastica | 0,25 mm² ... 1,5 mm² |
| Lunghezza del tratto da spelare | 10 mm |
| Tipo di montaggio | Saldatura a onde |
| Layout pin | Pinning lineare |
| Indicazioni materiale - contatti | |
| Nota | Conforme a WEEE/RoHS, senza materiali filiformi secondo IEC 60068-2-82/JEDEC JESD 201 |
| Materiale contatto | Lega Cu |
| Finitura superficiale | stagnatura galvanica |
| Superficie metallica punto di connessione (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica punto di connessione (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Superficie metallica area di saldatura (strato superficiale) | Stagno (5 - 7 µm Sn) |
| Superficie metallica area di saldatura (strato intermedio) | Nichel (2 - 3 µm Ni) |
| Indicazioni materiale - custodia | |
| Colore (Custodia) | verde (6021) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Dati sul materiale - elemento di azionamento | |
| Colore (Elemento di azionamento) | arancione (2003) |
| Materiale isolante | PA |
| Gruppo materiale isolante | I |
| CTI secondo IEC 60112 | 600 |
| Classe di combustibilità a norma UL 94 | V0 |
| Indice di infiammabilità del filamento GWFI secondo EN 60695-2-12 | 850 |
| Temperatura di accensione del filamento GWIT secondo EN 60695-2-13 | 775 |
| Temperatura della prova di durezza Brinell secondo EN 60695-10-2 | 125 °C |
| Disegno quotato |
|
| Passo | 5,08 mm |
| Larghezza [w] | 83,82 mm |
| Altezza [h] | 19,4 mm |
| Lunghezza [l] | 10 mm |
| Altezza di installazione | 16 mm |
| Lunghezza codoli a saldare [P] | 3,4 mm |
| Dimensioni dei codoli | 0,5 x 1 mm |
| Design del circuito stampato | |
| Distanza codoli | 7,62 mm |
| Diametro foro | 1,3 mm |
| Prova di integrità e stabilità dei conduttori | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Risultato | Prova superata |
| Prova di trazione | |
| Specifica di prova | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Sezione conduttore/tipo conduttore/forza di trazione valore nominale/valore reale | 0,2 mm² / rigido / > 10 N |
| 0,2 mm² / flessibile / > 10 N | |
| 1,5 mm² / rigido / > 40 N | |
| 1,5 mm² / flessibile / > 40 N | |
| Test temperatura ambientale | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Requisito verifica di riscaldamento | La somma della temperatura ambiente e del riscaldamento del morsetto del circuito stampato non deve superare il limite superiore della temperatura. |
| Resistenza alla corrente di breve durata | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Resistenza di isolamento | |
| Specifica di prova | DIN EN 60512-3-1:2003-01 |
| Resistenza di isolamento tra poli contigui | > 5 MΩ |
| Distanze di isolamento in aria e superficiale | | |
| Specifica di prova | DIN EN 60947-1 (VDE 0660-100):2015-09 |
| Gruppo materiale isolante | I |
| Resistenza alle correnti superficiali (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Tensione di isolamento di nominale (III/3) | 250 V |
| Tensione impulsiva nominale (III/3) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/3) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/3) | 3,2 mm |
| Tensione di isolamento di nominale (III/2) | 400 V |
| Tensione impulsiva nominale (III/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (III/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (III/2) | 3 mm |
| Tensione di isolamento di nominale (II/2) | 630 V |
| Tensione impulsiva nominale (II/2) | 4 kV |
| valore minimo della distanza di isolamento in aria - campo disomogeneo (II/2) | 3 mm |
| valore minimo della distanza di isolamento superficiale (II/2) | 3,2 mm |
| Prova vibrazioni | |
| Specifica di prova | DIN EN 60068-2-6 (VDE 0468-2-6):2008-10 |
| Frequenza | 10 - 150 - 10 Hz |
| Velocità sweep | 1 ottavo/min |
| Ampiezza | 0,35 mm (10 Hz ... 60,1 Hz) |
| Accelerazione | 5g (60,1 Hz ... 150 Hz) |
| Durata di prova per asse | 2,5 h |
| Direzioni di prova | Asse X, Y e Z |
| Prova al filo incandescente | |
| Specifica di prova | DIN EN 60695-2-10 (VDE 0471-2-10):2014-04 |
| Temperatura | 850 °C |
| Durata di applicazione | 5 s |
| Invecchiamento | |
| Specifica di prova | DIN EN IEC 60947-7-4 (VDE 0611-7-4):2019-10 |
| Condizioni ambientali | |

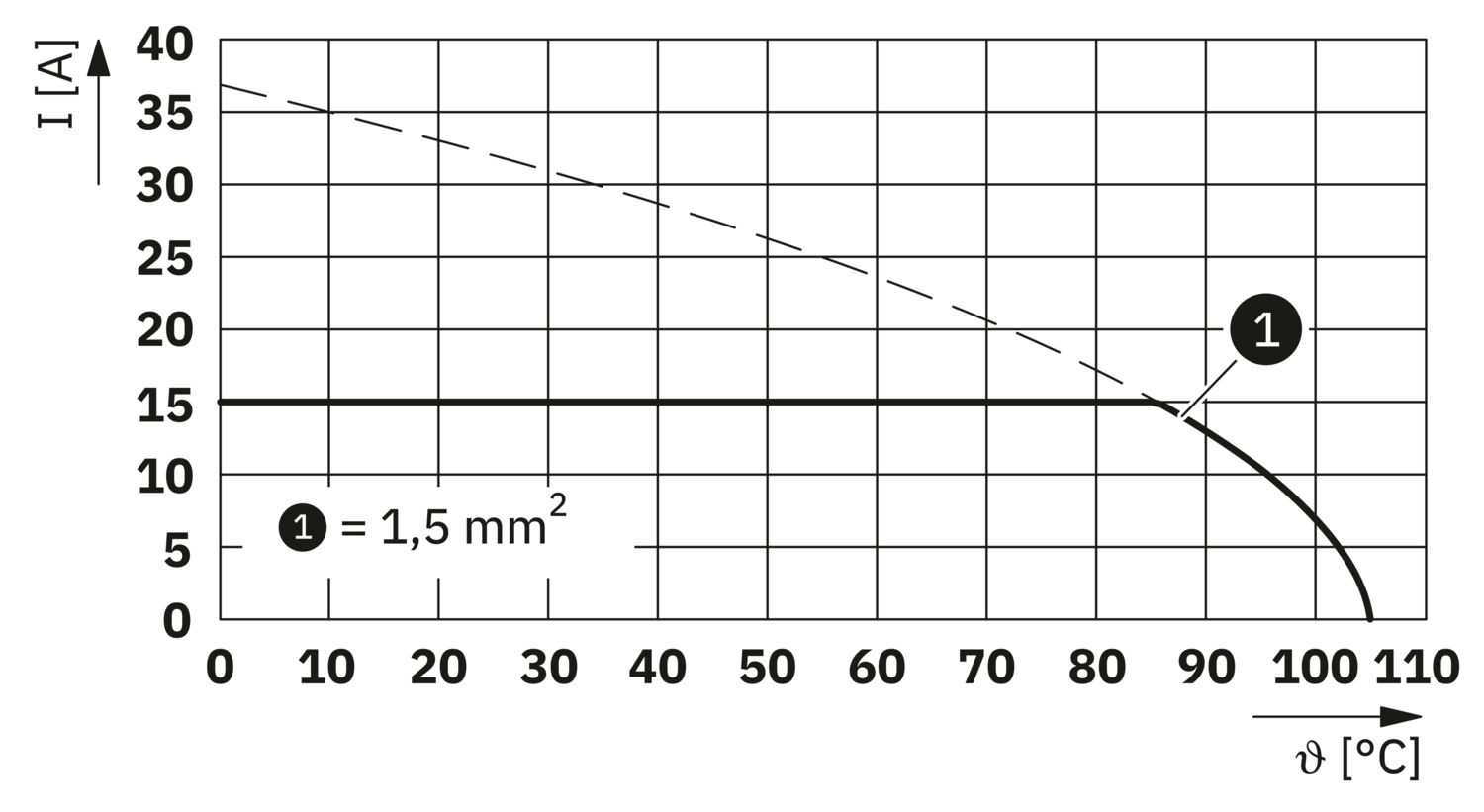

| Temperatura ambiente (esercizio) | -40 °C ... 105 °C (A seconda della curva della portata di corrente/curva di declassamento) |
| Temperatura ambiente (stoccaggio/trasporto) | -40 °C ... 70 °C |
| Umidità dell'aria relativa (trasporto e stoccaggio) | 30 % ... 70 % |
| Temperatura ambiente (montaggio) | -5 °C ... 100 °C |
| Confezione | confezionato nel cartone |
I vantaggi
Connessione Push-in rapida senza utensili
La forza di contatto definita assicura un contatto stabile a lungo
Comando intuitivo grazie ai pulsanti di azionamento incassati a codifica cromatica
Il comando e il collegamento da un solo lato permettono l'integrazione nella parte anteriore del dispositivo
I doppi codoli a saldare riducono la sollecitazione meccanica delle parti saldate
Il bloccaggio laterale consente la composizione individuale di numeri di poli diversi
La connessione verticale permette di disporre più file sul circuito stampato
