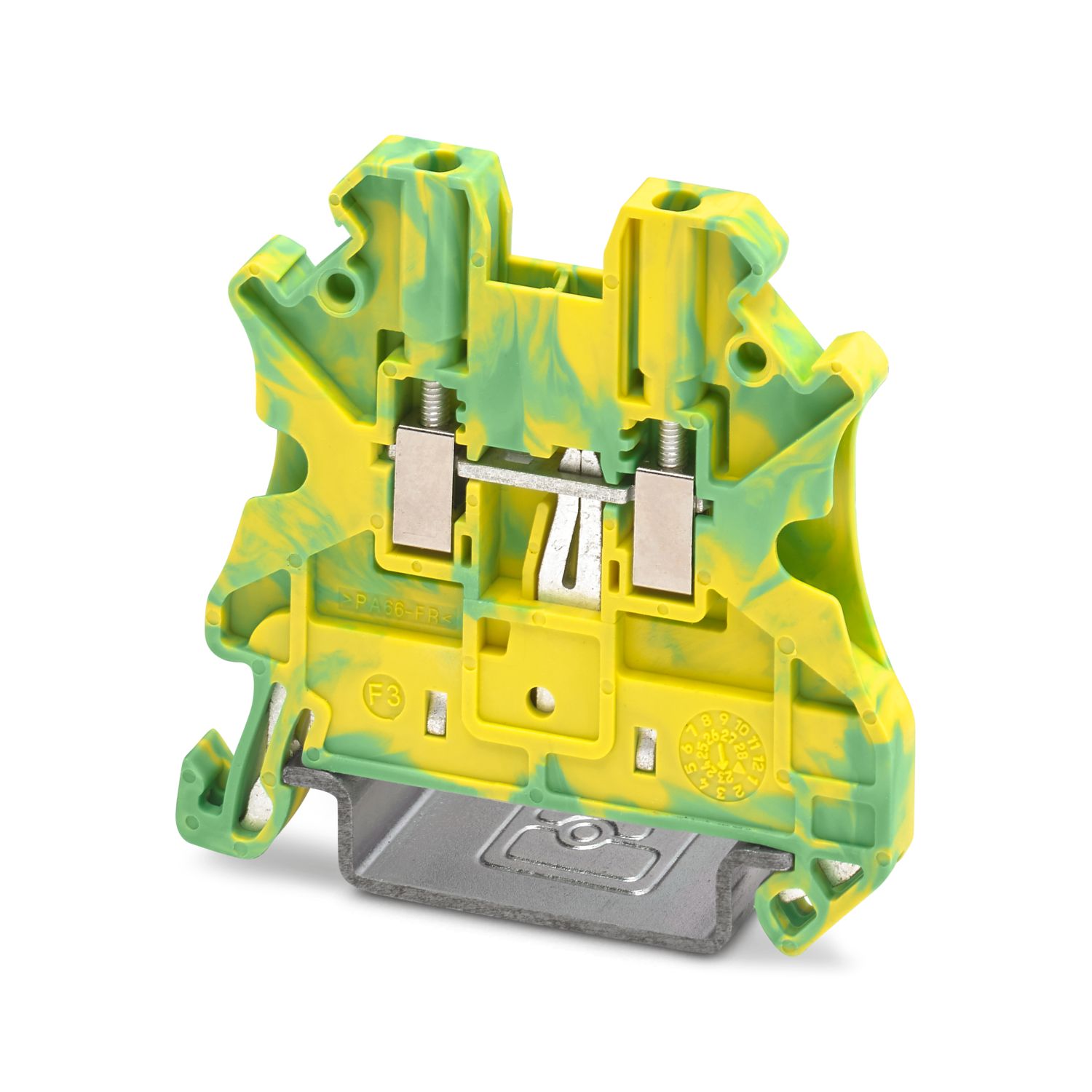

UT 1,5-PE - Morsetti comp. per conduttori terra

1452318

Morsetti comp. per conduttori terra, numero di connessioni: 2, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 1,5 mm², sezione: 0,14 mm² - 1,5 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: giallo-verde

Dettagli prodotto

Tipo di prodotto	Morsetto per conduttori di terra
Famiglia di prodotti	UT
Campo di applicazione	Industria ferroviaria
	Costruzione di macchine
	Costruzione di impianti
	Industria dei processi
Numero collegamenti	2
Numero di file	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	8 kV
Potenza dissipata massima in condizioni nominali	0,56 W

Numero di connessioni per ogni piano	2
Sezione nominale	1,5 mm²
Sezione di dimensionamento AWG	16
Filettatura	M2
Coppia di serraggio	0,22 ... 0,25 Nm
Lunghezza del tratto da spelare	7 mm ... 8 mm
Calibro a tampone	A1
	B1
Sezione conduttore rigida	0,14 mm² ... 1,5 mm²
Sezione conduttore AWG	26 ... 16 (convertito secondo IEC)
Sezione conduttore flessibile	0,14 mm² ... 1,5 mm²
Sezione conduttore flessibile [AWG]	26 ... 16 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,14 mm² ... 1 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,14 mm² ... 0,75 mm²
Sezione nominale	1,5 mm²

Dati nominali (ATEX/IECEx)
Siglatura	 II 2 GD Ex eb IIC Gb
Range di temperatura d'impiego	-60 °C ... 110 °C
Accessori certificati Ex	3047028 D-UT 2,5/10
	3022276 CLIPFIX 35-5
	1212546 SF-SL 0,4X2,0-60
Aumento di temperatura Ex	40 K
Uscita	(permanente)
Dati di collegamento Ex Generalità
Range della coppia di serraggio	0,22 Nm ... 0,25 Nm
Sezione nominale	1,5 mm²
Sezione di dimensionamento AWG	16
Dati di collegamento conduttori rigidi	0,14 mm² ... 1,5 mm²
Dati di collegamento AWG	26 ... 16
Dati di collegamento conduttori flessibili	0,14 mm² ... 1,5 mm²
Dati di collegamento AWG	26 ... 16
2 conduttori di sezione identica rigidi	0,14 mm² ... 0,75 mm²
2 conduttori con sezione identica AWG rigidi	26 ... 18
2 conduttori di sezione identica flessibili	0,14 mm² ... 0,75 mm²
2 conduttori con sezione identica AWG flessibili	26 ... 18

Larghezza	4,15 mm
Altezza	48 mm
Profondità	46,9 mm

Colore	verde-giallo
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Dati meccanici
Parete laterale aperta	Sì

Vibrazioni/rumori a banda larga
Specifica di prova	DIN EN 50155 (VDE 0115-200):2022-06
Spettro	Controllo della vita elettrica categoria 2, montato su carrello
Frequenza	f₁ = 5 Hz fino a f₂ = 250 Hz
Livello ASD	6,12 (m/s²)²/Hz
Accelerazione	3,12g
Durata di prova per asse	5 h
Direzioni di prova	Asse X, Y e Z
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2022-06
Forma d'urto	Semisinusoidale
Accelerazione	30g
Durata urti	18 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	1452318
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE1111
Codice prodotto	BE1111
GTIN	4063151841706
Peso per pezzo (confezione inclusa)	9,702 g
Peso per pezzo (confezione esclusa)	9,7 g
Numero tariffa doganale	85369010
Paese di origine	IN

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Use Group B
			30 - 14
Use Group C
			30 - 14
Use Group F
			30 - 14
Use Group D
			30 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Use Group B
			30 - 14
Use Group C
			30 - 14
Use Group F
			30 - 14
Use Group D
			30 - 14

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Solo conduttori flessibili				0,14 - 1,5
Solo conduttori rigidi				0,14 - 1,5

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
Solo conduttori flessibili				0,14 - 1,5
Solo conduttori rigidi				0,14 - 1,5

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Testato per le applicazioni ferroviarie

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì (Nessuna deroga)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Nessuna sostanza pericolosa al di sopra dei valori limite
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Nessuna sostanza con una percentuale di massa maggiore dello 0,1%
