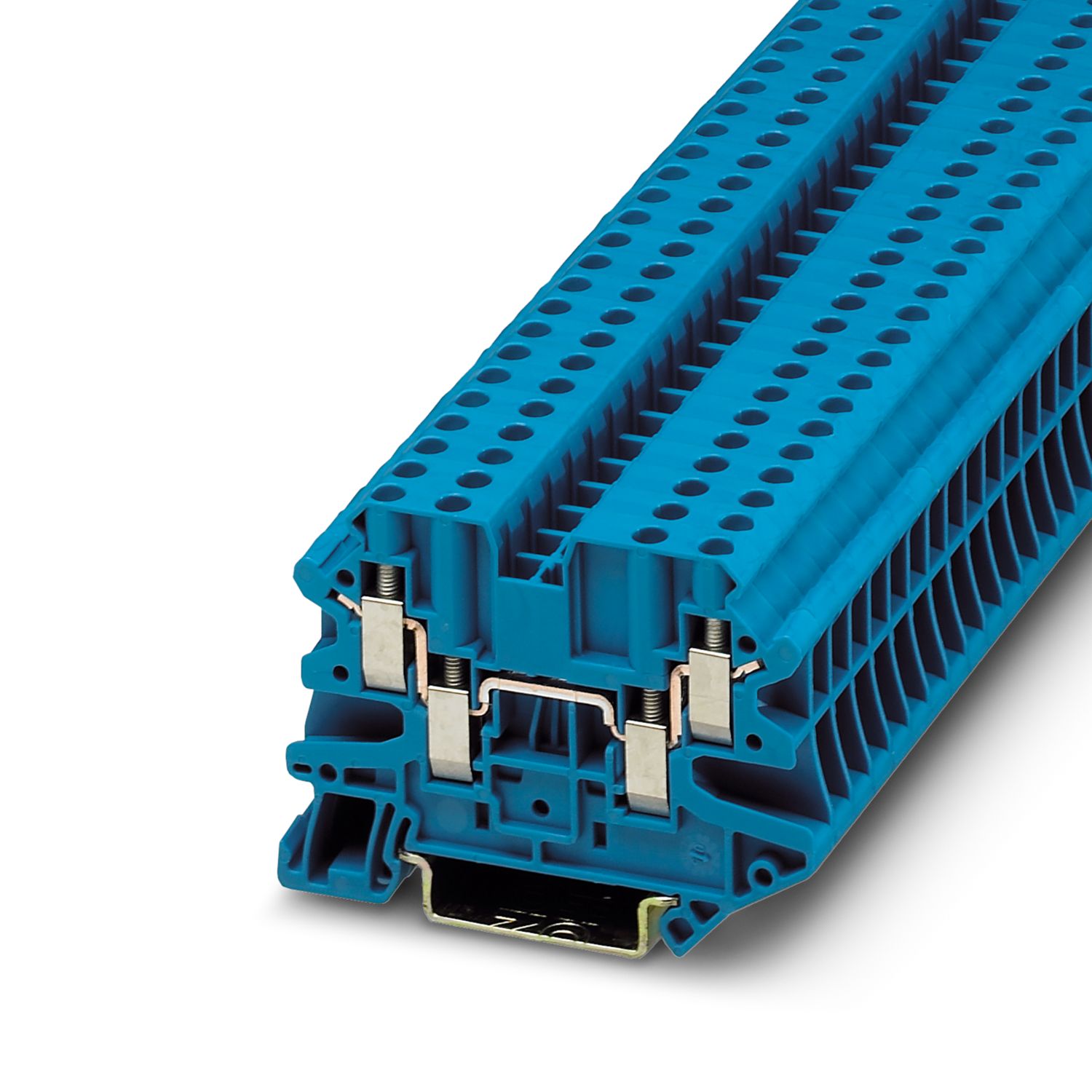

UT 4-QUATTRO BU - Morsetto passante

3044584

Morsetto passante, tensione nominale: 500 V, corrente nominale: 32 A, numero di connessioni: 4, tipo di connessione: Connessione a vite, Sezione di dimensionamento: 4 mm², sezione: 0,14 mm² - 6 mm², tipo di montaggio: NS 35/7,5, NS 35/15, colore: blu

Dettagli prodotto

Tipo di prodotto	Morsetti a più conduttori
Famiglia di prodotti	UT
Campo di applicazione	Industria ferroviaria
	Costruzione di macchine
	Costruzione di impianti
	Industria dei processi
Numero collegamenti	4
Numero di file	1
Potenziali	1
Caratteristiche di isolamento
Categoria di sovratensione	III
Grado d'inquinamento	3

Tensione impulsiva di dimensionamento	6 kV
Potenza dissipata massima in condizioni nominali	1,02 W

Numero di connessioni per ogni piano	4
Sezione nominale	4 mm²
Filettatura	M3
Coppia di serraggio	0,6 ... 0,8 Nm
Lunghezza del tratto da spelare	9 mm
Calibro a tampone	A4
Attacco a norma	IEC 60947-7-1
Sezione conduttore rigida	0,14 mm² ... 6 mm²
Sezione conduttore AWG	26 ... 10 (convertito secondo IEC)
Sezione conduttore flessibile	0,14 mm² ... 6 mm²
Sezione conduttore flessibile [AWG]	26 ... 10 (convertito secondo IEC)
Sezione del conduttore flessibile (capocorda senza collare di isolamento)	0,25 mm² ... 4 mm²
Sezione del conduttore flessibile (capocorda e collare in plastica)	0,25 mm² ... 4 mm²
2 conduttori di sezione identica rigidi	0,14 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili	0,14 mm² ... 1,5 mm²
2 conduttori della stessa sezione flessibili con puntalino senza collare in plastica	0,25 mm² ... 1,5 mm²
2 conduttori di sezione identica flessibili con puntalino TWIN con collare in plastica	0,5 mm² ... 1 mm²
Corrente nominale	32 A (con una sezione conduttore di 4 mm²)
Corrente di carico massima	37 A (con connessione a conduttori da 6 mm², la massima corrente di carico ammissibile non deve superare la corrente cumulativa di tutti i conduttori collegati)
Tensione nominale	500 V
Sezione nominale	4 mm²

Dati nominali (ATEX/IECEx)
Siglatura	 II 2 GD Ex eb IIC Gb
Range di temperatura d'impiego	-60 °C ... 110 °C
Accessori certificati Ex	3047170 D-UT 2,5/4-QUATTRO
	3047109 DS-UT 2,5/4
	3047196 ATP-UT-QUATTRO
	1205053 SZS 0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Lista ponticelli	Ponticello a innesto / FBS 2-6 / 3030336
	Ponticello a innesto / FBS 3-6 / 3030242
	Ponticello a innesto / FBS 4-6 / 3030255
	Ponticello a innesto / FBS 5-6 / 3030349
	Ponticello a innesto / FBS 10-6 / 3030271
	Ponticello a innesto / FBS 20-6 / 3030365
Dati di ponticellamento	27 A (4 mm²)
Aumento di temperatura Ex	40 K (31,9 A / 4 mm²)
In caso di ponticellamento con ponticello	352 V
- per ponticellamento tra morsetti non contigui	352 V
- per ponticellamento tra morsetti non contigui mediante morsetto PE	275 V
- per ponticello tagliato con coperchio	220 V
- per ponticello tagliato con piastra di separazione	275 V
Tensione di isolamento nominale	320 V
Uscita	(permanente)
Piano Ex Generalità
Tensione nominale	352 V
Corrente nominale	29 A
Corrente di carico massima	33 A
Resistività di massa	0,56 mΩ
Dati di collegamento Ex Generalità
Range della coppia di serraggio	0,6 Nm ... 0,8 Nm
Sezione nominale	4 mm²
Sezione di dimensionamento AWG	12
Dati di collegamento conduttori rigidi	0,14 mm² ... 6 mm²
Dati di collegamento AWG	26 ... 10
Dati di collegamento conduttori flessibili	0,14 mm² ... 4 mm²
Dati di collegamento AWG	26 ... 12
2 conduttori di sezione identica rigidi	0,14 mm² ... 1,5 mm²
2 conduttori con sezione identica AWG rigidi	26 ... 16
2 conduttori di sezione identica flessibili	0,14 mm² ... 1,5 mm²
2 conduttori con sezione identica AWG flessibili	26 ... 16

Larghezza	6,2 mm
Spessore della piastra terminale	2,2 mm
Altezza	65,4 mm
Profondità	46,9 mm
Profondità su NS 35/7,5	47,5 mm
Profondità su NS 35/15	55 mm

Colore	blu (RAL 5015)
Classe di combustibilità a norma UL 94	V0
Gruppo materiale isolante	I
Materiale isolante	PA
Inserto materiale isolante statico a freddo	-60 °C
Indice di temperatura relativo materiale isolante (Elec., UL 746 B)	130 °C
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R22	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R23	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R24	HL 1 - HL 3
Protezione antincendio per veicoli su rotaia (DIN EN 45545-2) R26	HL 1 - HL 3
Infiammabilità della superficie NFPA 130 (ASTM E 162)	superata
Densità ottica specifica dei fumi NFPA 130 (ASTM E 662)	superata
Tossicità dei fumi NFPA 130 (SMP 800C)	superata

Prova di tensione impulsiva
Tensione di prova valore nominale	7,3 kV
Risultato	Prova superata
Test temperatura ambientale
Requisito verifica di riscaldamento	Aumento di temperatura ≤ 45 K
Risultato	Prova superata
Resistenza alla corrente di breve durata 4 mm²	0,48 kA
Resistenza alla corrente di breve durata 6 mm²	0,72 kA
Risultato	Prova superata
Rigidità dielettrica a frequenza di rete
Tensione di prova valore nominale	1,89 kV
Risultato	Prova superata

Dati meccanici
Parete laterale aperta	Sì

Resistenza meccanica
Risultato	Prova superata
Fissaggio sul supporto
Guida di supporto/supporto di fissaggio	NS 35
Forza di prova valore nominale	1 N
Risultato	Prova superata
Prova di integrità e stabilità dei conduttori
Velocità di rotazione	10 giri/min
Giri	135
Sezione conduttore/peso	0,14 mm²/0,2 kg
	4 mm²/0,9 kg
	6 mm²/1,4 kg
Risultato	Prova superata

Prova di fiamma ad ago
Durata di applicazione	30 s
Risultato	Prova superata
Urti
Specifica di prova	DIN EN 50155 (VDE 0115-200):2008-03
Forma d'urto	Semisinusoidale
Accelerazione	5g
Durata urti	30 ms
Numero di urti per direzione	3
Direzioni di prova	Asse X, Y e Z (pos. e neg.)
Risultato	Prova superata
Condizioni ambientali
Temperatura ambiente (esercizio)	-60 °C ... 110 °C (Intervallo di temperatura di esercizio compreso l'autoriscaldamento, temperatura di esercizio massima a breve termine cfr. RTI Elec.)
Temperatura ambiente (stoccaggio/trasporto)	-25 °C ... 60 °C (per breve durata, non oltre le 24 h, da -60 °C °C a +70 °C)
Temperatura ambiente (montaggio)	-5 °C ... 70 °C
Temperatura ambiente (attivazione)	-5 °C ... 70 °C
Umidità dell'aria consentita (esercizio)	20 % ... 90 %
Umidità dell'aria consentita (stoccaggio/trasporto)	30 % ... 70 %

Attacco a norma	IEC 60947-7-1

Tipo di montaggio	NS 35/7,5
	NS 35/15

Dati commerciali

Codice articolo	3044584
Pezzi/conf.	50 Pezzi
Quantità di ordinazione minima	50 Pezzi
Codice vendita	BE1113
Codice prodotto	BE1113
Pagina del catalogo	Pagina 159 (C-1-2019)
GTIN	4046356055475
Peso per pezzo (confezione inclusa)	17,77 g
Peso per pezzo (confezione esclusa)	16,7 g
Numero tariffa doganale	85369010
Paese di origine	DE

Classifiche

Omologazioni

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	500 V

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG	Sezione mm²
	500 V	32 A		0,14 - 6

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	150 V	30 A	26 - 10
Use Group C
	150 V	30 A	26 - 10

Approval Specification Data
	Tensione nominale U_N	Corrente nominale I_N	Sezione AWG
Use Group B
	150 V	30 A	26 - 10
Use Group C
	150 V	30 A	26 - 10

Environmental product compliance

Prodotti compatibili

Accessori

I vantaggi

Queste varianti sono utilizzabili come ripartitori di potenziale compatti

Testato per le applicazioni ferroviarie

EU RoHS
Soddisfa i requisiti della direttiva RoHS	Sì
con eccezione delle deroghe, se note	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)	Lead (n. CAS: 7439-92-1)
SCIP	05ba2b2b-9b5f-4894-884a-900f23f779f3
