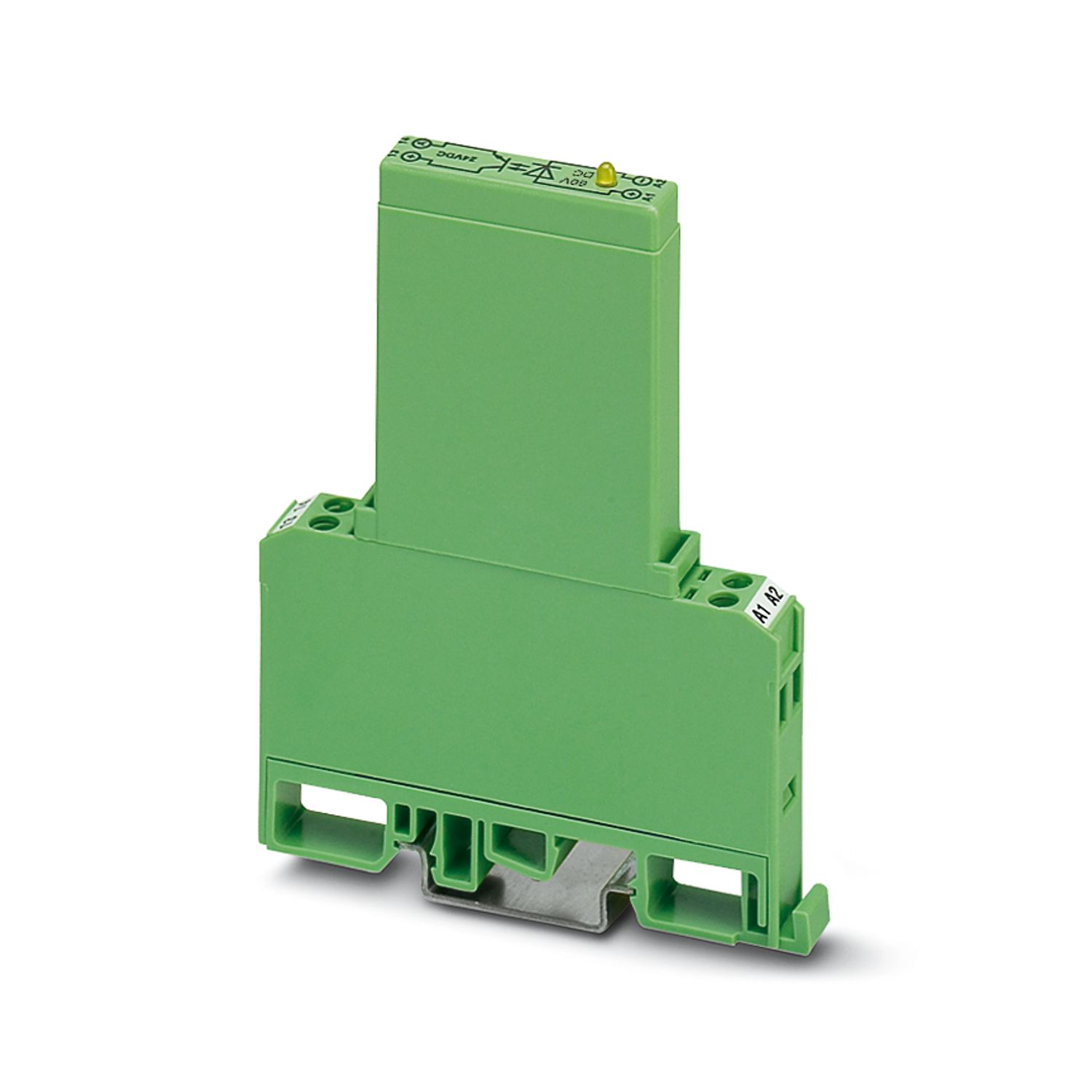

EMG 10-OV- 60DC/24DC/1 - Modulo relè a stato solido
2944232
Relè a stato solido di potenza, con LED e protezione nei circuiti di ingresso e uscita, ingresso: 48 V - 60 V DC, uscita: 5-36 V DC/max. 1 A
Dettagli prodotto
Limitazione dell'uso
Nota EMC
EMC: prodotto in classe A, vedere la dichiarazione del produttore nell'area download
Tipo di prodotto
Modulo relè a stato solido
Applicazione
Funzione d'uscita
Funzionamento
100 % ED
Caratteristiche di isolamento
isolamento
Isolamento di base
Stato di manutenzione dei dati
Data ultima gestione dei dati
19.03.2025
Tensione di prova (Ingresso/uscita)
3,5 kV AC (Ingresso/uscita)
Tensione d'ingresso nominale UN
60 V DC
Range d'ingresso rispetto a UN
0,9 ... 1,1
Range tensione d'ingresso
54 V DC ... 66 V DC
Soglia di commutazione segnale "0" rispetto a UN
≤ 0,18
Soglia di commutazione segnale "1" rispetto a UN
≥ 0,9
Corrente d'ingresso tipica con UN
4,7 mA
Tempo di accensione tipico
0,1 ms
Tempo di disinserzione tipico
0,2 ms
Segnalazione stato
LED (giallo)
Circuito di protezione
Prot. contro inversione polarità; Diodo contro inv. polarità
Frequenza di trasmissione
500 Hz
Tipo di commutazione del contatto
1 in chiusura
Tipo di uscita digitale
elettronica
Tensione nominale in uscita
24 V DC
Range tensione d'uscita
5 V DC ... 36 V DC
Corrente permanente limite
1 A (vedere curva derating)
Corrente impulsiva
2 A (t = 1 s)
Tensione d'interdizione di punta
45 V DC (Tensione inversa collettore-invertitore)
Caduta di tensione alla max. corrente limite permanente
≤ 1 V
Collegamento d'uscita
2 conduttori senza massa
Circuito di protezione
Prot. contro inversione polarità; Diodo contro inv. polarità
Lato di ingresso
Collegamento
Connessione a vite
Lunghezza del tratto da spelare
8 mm
Filettatura
M3
Sezione conduttore rigida
0,2 mm² ... 4 mm²
Sezione conduttore flessibile
0,2 mm² ... 2,5 mm²
Sezione conduttore AWG
24 ... 12
Lato di uscita
Collegamento
Connessione a vite
Lunghezza del tratto da spelare
8 mm
Filettatura
M3
Sezione conduttore rigida
0,2 mm² ... 4 mm²
Sezione conduttore flessibile
0,2 mm² ... 2,5 mm²
Sezione conduttore AWG
24 ... 12
Larghezza
10 mm
Altezza
75 mm
Profondità
102 mm
Colore
verde (RAL 6021)
Classe di combustibilità a norma UL 94
V0
Condizioni ambientali
Grado di protezione
IP20
Temperatura ambiente (esercizio)
-20 °C ... 50 °C
Temperatura ambiente (stoccaggio/trasporto)
-20 °C ... 70 °C
Norme/Disposizioni
IEC 60664
EN 50178
Tipo di montaggio
Montaggio su guida DIN
Nota per il montaggio
affiancabile senza distanza
Posizione di installazione
a scelta
Codice articolo
2944232
Pezzi/conf.
10 Pezzi
Quantità di ordinazione minima
10 Pezzi
Nota
Produzione su ordinazione (non è possibile effettuare resi)
Codice vendita
DK61C1
Codice prodotto
DK61C1
GTIN
4017918081539
Peso per pezzo (confezione inclusa)
38,91 g
Peso per pezzo (confezione esclusa)
38,91 g
Numero tariffa doganale
85364190
Paese di origine
DE
ECLASS
ECLASS-13.0
27371604
ECLASS-15.0
27371604
ETIM
ETIM 9.0
EC001504
UNSPSC
UNSPSC 21.0
39122300
EAC
ID omologazione: RU*C-DE.*08.B.00010
EU RoHS
Soddisfa i requisiti della direttiva RoHS
Sì
con eccezione delle deroghe, se note
6(c), 7(a)
China RoHS
Environment friendly use period (EFUP)
EFUP-50
Una tabella per la dichiarazione China RoHS in base allarticolo è disponibile nellarea di download di ciascun articolo alla voce "Dichiarazione del produttore". Per tutti gli articoli con EFUP-E non viene allestita né richiesta alcuna tabella per la dichiarazione China RoHS.
EU REACH SVHC
Avviso di sostanza candidata REACH (n. CAS)
Hexahydromethylphthalic anhydride(n. CAS: Non pertinente)
